AquaForte MR. SILENCE SC948 Benutzerhandbuch
Inverter schwimmbadwärmepumpe
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für AquaForte MR. SILENCE SC948
Inhaltszusammenfassung für AquaForte MR. SILENCE SC948

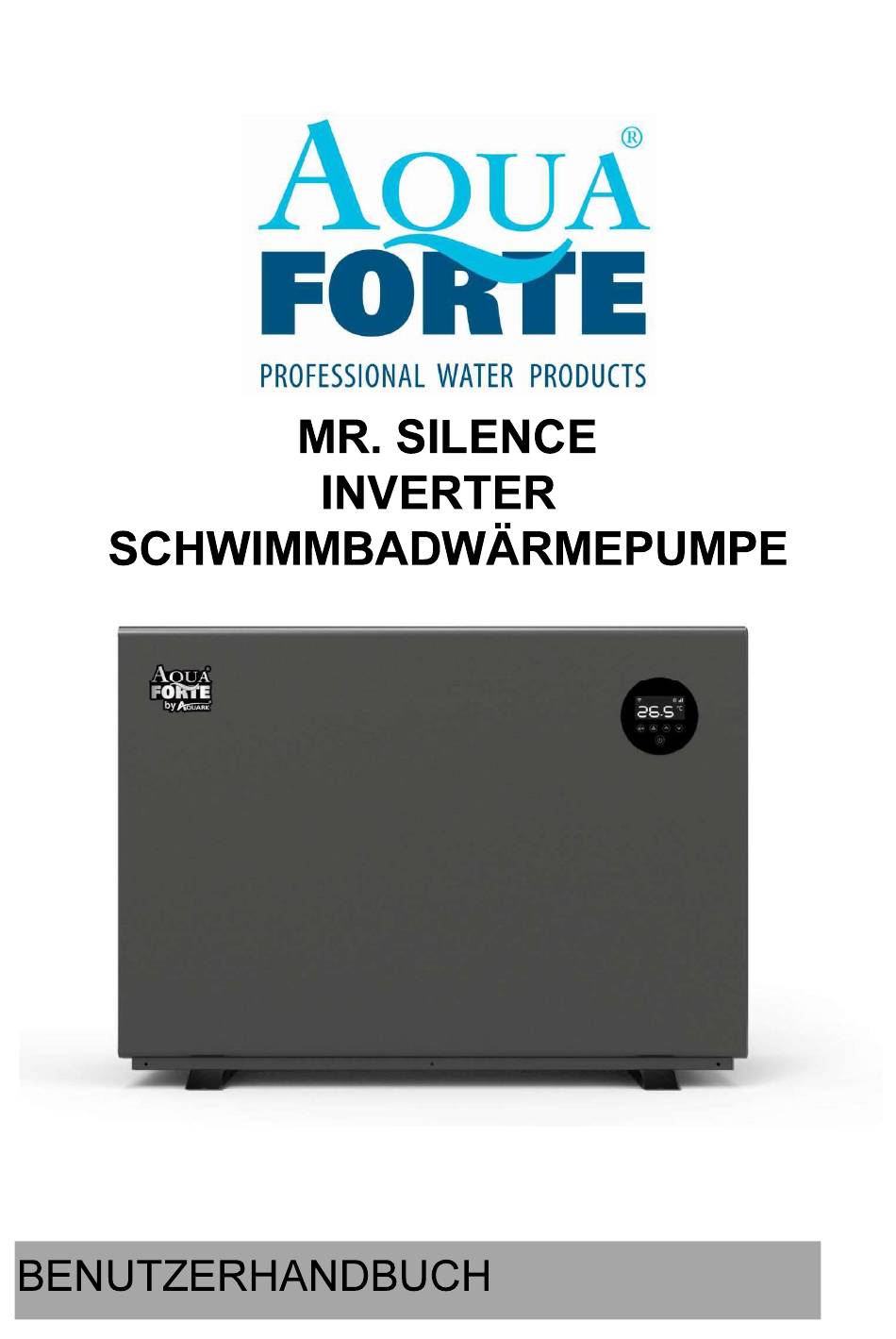

- Seite 1 AouÄ FOK7E PROFESSIONAL WATER PRODUCTS SILENCE INVERTER SCHWIMMBADWÄRMEPUMPE ENUTZERHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
Inhalt A. Vorwort B. Sicherheitsvorkehrungen 1. Warnung 2. Achtung 3. Sicherheit C. Ihre Wärmepumpe 1. Transport 2. Zubehör 3. Eigenschaften 4. Betriebsbedingungen und Betriebsbereich 5. Vorstellung der verschiedenen Betriebsmodi 6. Technische Parameter D. Installationsanleitung 1. Installationshinweis 2. Verkabelung 3. Schaltplan 4. -
Seite 3: Vorwort
A. Vorwort Vielen Dank, dass Sie sich für unsere besonders leise und energiesparende Poolwärmepumpe Inverter entschieden haben. Sie ist die ideale Lösung für eine umweltfreundliche Poolheizung. Wir wünschen Ihnen viel Freude mit Ihrer Poolheizung. -
Seite 4: Sicherheitsvorkehrungen
B. Sicherheitsvorkehrungen Wr stellen Ihnen in diesem Handbuch wichtige Sicherheitshinweise zu Ihrer Heizung vor. Bitte lesen und befolgen Sie alle Sicherheitshinweise. 1. Warnung a. Das WARNZEICHEN weist auf Gefahren bei unsachgemäßer Handhabung Produktes hin. b. Arbeiten am Kältekreis dürfen nur von zugelassenen Fachbetrieben durchgeführt werden. -
Seite 5: Achtung
2. Achtung Bitte lesen Sie die folgende Anleitung vor der Installation, dem Gebrauch und der Wartung sorgfältig durch Die Installation darf nur von Fachkräften und gemäß den Vorgaben in diesem Handbuch vorgenommen werden. Vor der Inbetriebnahme des Gerätes muss eine Dichtheitsprüfung der Schwimmbadverrohrung vorgenommen werden. -
Seite 6: Transport
1. Transport a. Stellen Sie das Gerät stets aufrecht b. Heben Sie das Gerät nie an den Übemurfmuttern an (andernfalls kann der Titan-Wärmetauscher der Pumpe beschädigt werden) 2. Zubehör: Anschlussverschraubung Kondensat - Ablauf Anschluss Kondensatablauf Kit: 3. Eigenschaften... -
Seite 7: Betriebsbedingungen
DC Twin-rotary Inverter Kompressor von Mitsubishi Bürstenloser DC-Lüftermotor Elektronisches Expansionsventil Schnelle Heissgasabtauung mittels 4 Wege Saginomiya Ventil Hochleistungs-Titan-Wärmetauscher fexakte Temperaturregelung und Wassertemperaturanzeige Hochdruck- Niederdruckschutz Schutze der ganze Elektrische Anlage 4. Betriebsbedingungen und Betriebsbereich: IJm Ihnen Komfort und Vergnügen zu bieten, stellen Sie die Schwimmbadwassertemperatur effizient und wirtschaftlich ein. - Seite 8 Modell SC948 SC949 SC950 SC951 BETRIEBSBEDINGUNGEN: Luft 270c1 Wasser 270c1 Feuchtigkeit Heizkapazität (kW) 11.0 13.0 21 .o cop-spanne 14.0-7 14.5-7 15.6-7.0 14.8-7.1 BETRIEBSBEDINGUNGEN. • Luft 150C/ Wasser 260C/ Feuchtigkeit Heizkapazität (kW) 12.5 14.5 COP-Spanne 7 3—4.7 7 5-5 7.8-5 7.1-5.0 BETRIEBSBEDINGUNGEN: Luft 350C/ Wasser 280C1 Feuchtigkeit Kühlkapazität...
- Seite 9 8. Mage Name Größe (mm Modell SC948 SC949 SC950 1060 SC951 1060 *Die obigen Daten können unangekündigt geändert werden. Achtung: Bei dieser Zeichnung handelt es sich lediglich um eine Darstellung der Spezifikationen Poolheizung zum Zweck der Installation durch den Techniker und zur reinen Orientierung. Das Produkt kann gelegentlich im Rahmen von Verbesserungen unangekündigt überarbeitet werden...
-
Seite 10: Technische Parameter
D. Installationsanleitung 1. Installationshinweis Die Wärmepumpe darf nur von Fachkräften installiert werden. Benutzer können diese nicht selbst installieren, da die Wärmepumpe sonst beschädigt werden und ein Risiko für die Sicherheit ihrer Benutzer darstellen könnte. a. Aufstellung und Maße Die Inverter-Poolheizungspumpe sollte an einem gut belüfteten Ort aufgestellt werden 600100 Kugelhahn... -
Seite 11: Verkabelung
Die Überwurfmuttern der Wasserzufuhr und -abfuhr können nicht das Gewicht von Schlauchleitungen tragen. Die Wärmepumpe muss an eine fest installierte Rohrleitung angeschlossen werden! 2. Verkabelung Schließen Sie das Gerät an das Stromnetz an, die Spannung sollte der Nennspannung des Produkts entsprechen Erden Sie das Gerät sorgfältig Die Verkabelung... -
Seite 12: Referenzwerte Für Schutzvorrichtungen Und Kabelspezifikationen
2) Die Schwimmbadwärmepumpe muss fachgerecht geerdet sein. 4. Referenzwerte für Schutzvorrichtungen und Kabelspezifikationen MODELL SC948 SC949 SC950 SC951 Nennstrom 14.5 Trennsc halter Nennfehlstrom Sicherung (A) 14.5 Stromkabel (mm2) 3 x 2.5 3 x 2.5 Signalkabel (mm2) 3xo.5 3xo.5 3xo.5 3xo.5 Die obigen Daten können ohne Vorankündigung geändert werden. - Seite 13 Pfeiltasten Temperatureinstellung / - anzeige Achtung: a. Standby-Modus Oder Bildschirmsperre: leuchtet auf, der Bildschirm und die restlichen Tasten sind dunkel. b. Ausgeschaltet : Nur leuchtet auf, keine Bildschirmanzeige c. das Kontrollpanel verfügt im ausgeschalteten Zustand über eine Memory-Funktion. 2. Betriebsanleitung *Bildschirmsperre* 1) Halten Sie 3 Sekunden lang gedrückt, um den Bildschirm zu sperren Oder zu entsperren...
-
Seite 14: Testiauf
Wenn Sie das Gerät mit der APP kontrollieren: blinkt WLAN-Einstellungsverlauf löschen: Wenn der Bildschirm eingeschaltet ist, drücken Sie 10 Sekunden lang ' ' nachdem blinkt 10 Sekunden lang, danach blinkt nicht mehr. f. Defrosting 1)Aktives A btauen: Beim Abtauen derMaschine b linkt " 3vc"Nach demAbtauen hört"üVC" aufzublinken. 2)Zwangsabtauung: Wenn die Maschine aufheizt und der Kompressor 10 Minuten lang ununterbrochen arbeitet, drücken Sie gleichzeitig... -
Seite 15: Testlauf
d. Vor dem Schweißen vollständig absaugen. Das Schweißen darf nur von Fachpersonal werden. e. Bitte unterbrechen Sie die Verwendung, während Gaslecks auftreten, und wenden Sie sich an das Fachpersonal im Servicecenter. 3. Testlauf Starten Sie die Filterpumpe unbedingt vor dem Start des Geräts und schalten Sie das Gerät vor der Pumpe aus, da sonst das Gerät beschädigt werden kann. -
Seite 16: Lösungen Für Häufiger Auftretende
Wichtig: Lösen Überwurfmutter Zugangsleitung, Wasser abfließen zu lassen. Wenn das Wasser im Winter im Gerät geftiett, kann dies Titan-Wärmetauscher beschädiqen. Bitte reinigen Sie das Gerät mit haushaltsüblichen Reinigungsmitteln Oder sauberem Wasser, NIEMALS mit Benzin, Verdünnungsmitteln Oder ähnlichen Brennstoffen. ÜberprüfenSie regelmäßigdie Befestigungen, Kabel und Anschlüsse. Wenn eine Reparatur Oder Entsorgung notwendig ist, wenden Sie sich bitte an Ihren Fachhandel bzw. - Seite 17 Herstellers. Dieses Kapitel behandelt speziellen Wartungsanforderungen Poolheizpumpen mit R32-Gas. Näheres zur Wartung entnehmen Sie bitte dem technischen Wartungshandbuch Vor dem Schweißen vollständig absaugen. Das Schweißen darf nur von Fachpersonal gemacht werden 2. Problemlösungen Fehler Grund Lösung Kein Strom Warten Sie, bis der Strom wieder da ist Hauptschalter ist aus Schalten...
-
Seite 18: Überhitzungsschutz Der Kühlerplatte
Display Keine Fehleranzeige Kein Durchfluß Stromzufuhr außerhalb Betriebsbereichs Zu große Temperaturdifferenz zwischen Wasserzufuhr -ausfuhr (Schutz vor unzureichender Wasserüuss) Umgebungstemperatur zu hoch Oder zu niedrig Frostschutzmittel-Erinnerung Display Fehleranzeige Hochdruckschutz Niedrigdruckschutz 3-Phasenfolgeschutz (nur wenn dreiphasig) Wasserabfuhrtemperatur zu hoch Oder zu niedrig Hoch Ausstoßtemperatur Schutz vor Verdampferüberhitzung (nur im Kühlmodus) Kommunikationsfehler... - Seite 19 Wasserpumpe: 230 V Spannung, 500 W Leistung Unterbrecher / Sicherung (Bauseits vom Kunden) Netzkabel Erdung Stromversorgung 230V-/50Hz Pumpe Pumpe Unterbrecher / Sicherung (Bauseits vom Kunden) Stromversorgung 230V-/50Hz Erdung...
- Seite 20 Wasserpumpe: 230 V Spannung, >500W Leistung Unterbrecher / Sicherung Netzkabel (Bauseits vom Kunden) Erdung Stromversorgung 230V-/50Hz Pumpe Pumpe Unterbrecher / Sicherung (Bauseits vom Kunden) Schütz Stromversorgung 230V-/50Hz Erdung...
- Seite 21 Wasserpumpe: 400V Spannung Unterbrecher / Sicherung (Bauseits vom Kunden) Netzkabel Stromversorgung 400V-/50Hz Erdunge Pumpe Pumpe Unterbrecher / Sicherung (Bauseits vom Kunden) Schütz Stromversorgung 400V-/50Hz Erdung...
-
Seite 22: Verdrahtung
Verdrahtung Pumpe zu Wärmepumpe el sc I ters euerun erdrahtun e zu Wärme Hinweis: Der Installateur sollte 1 parallel mit 2 verbinden (siehe Abbildung oben). Zum Starten der Wasserpumpe ist muß 1 Oder 2 geschlossen sein. Um die Wasserpumpe zu stoppen, müssen sowohl 1 als auch 2 getrennt sein. -
Seite 23: Wifi-Betrieb
J. Wifi-Betrieb Registrierung download I.Registrierung über Mobiltelefon Oder eMail InverGo download für Android Google-play download für iPhone rstellen eines reuen App Store APP pairing 2. Registrierung Bitte stellen sicher, eine Internetverbindung besteht 1. Drücken Sie " C " 3 Sekunden um das Displayzu entsperren,drückenSie"... -
Seite 24: Gerät Hinzufügen
2.Drücken Sie „Gerät hinzufügen" und folgen den Anweisungen 3:24 3:24 < Manueuhinzufügen Home Gerät suc Bewölkt. 35.0 •c Schlecht Wärmepumpe Me Geräte Garden Keme &eote; Geräthinzufügen 3€ 3:244 3:25 < Gerät hinzufü... Kompatibilitätsmodus Gerät hinzufügen Gerät hinzufügen Wi-Fi-Passwort eingeben Einschalten und Bestätigen der Kontrollleuchte blinkt schnell... -
Seite 25: Fertigstellung
3:25 3264 Gerät hinzufügen Gerät hinzufügen Wird verbunden... Wird verbunden... Achten Sie darauf, dass Router und Achten Sie darauf, dass Router und Mobiltelefon in der Nähe des Gerätes Mobiltelefon in der Nähe des Gerätes Sind. Sind. 1000/0 Ge.•åt 'inden Gerst tinden Wird in Smart Cloud... - Seite 26 Betrieb 1. Für Geräte ohne Kühlfunktion: Anzeige für Boost/silence Modus Boost Aktuelle Wassertemperatur Wunschtempe Timer Auswahl Boost \Silence Modus On/Off 2. Für Geräte Heiz- Kühlfunktion: Inwrter.HP Anzeige für Boost/silence Modus Boost Aktuelle Wassertemperatur Wunschtem Auswahl Heizen\ Kühlen Funktion Timer Auswahl Boost \Silence Modus On/Off...
