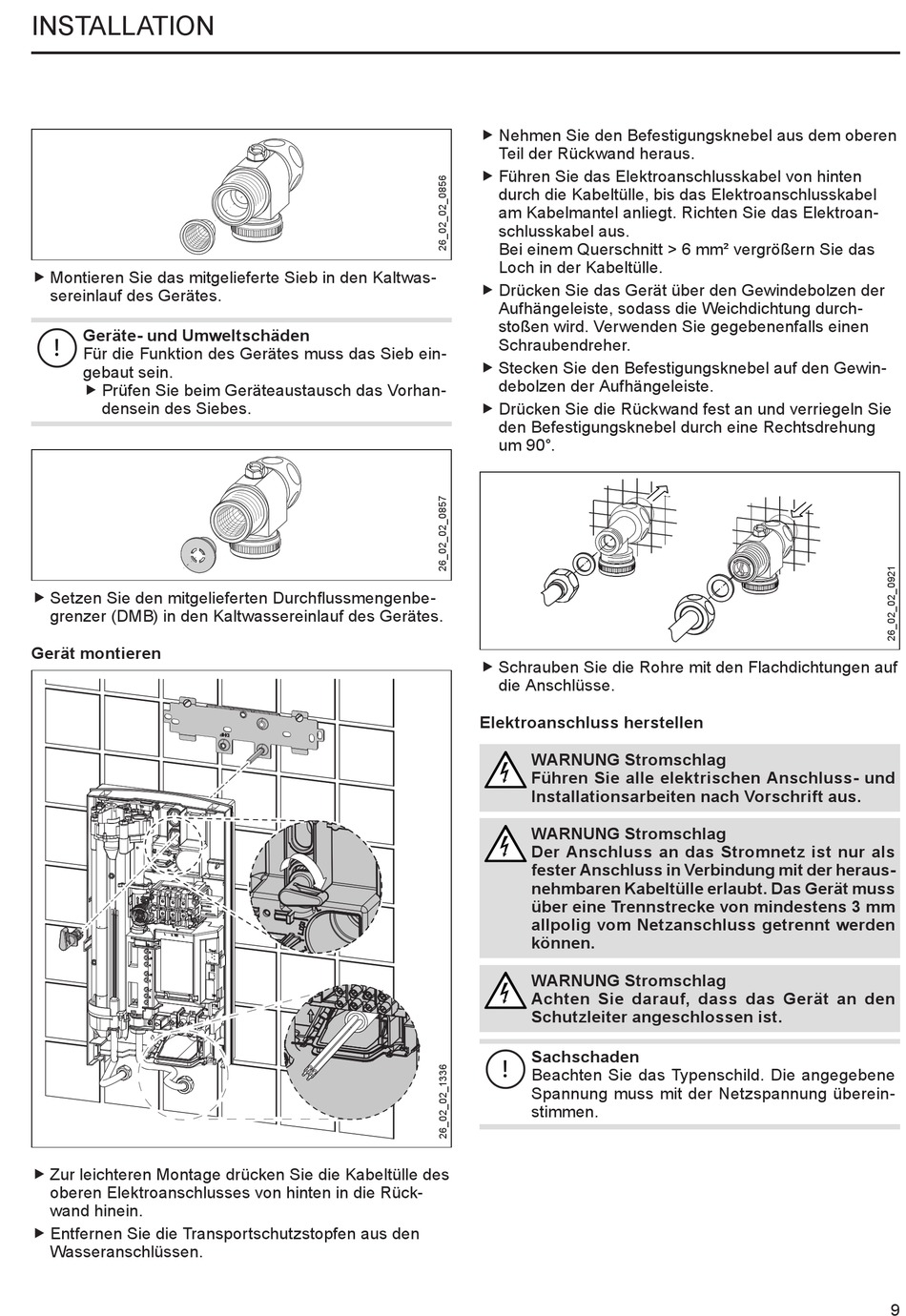

INSTALLATION
f Montieren Sie das mitgelieferte Sieb in den Kaltwas-
f
sereinlauf des Gerätes.
Geräte- und Umweltschäden
!
Für die Funktion des Gerätes muss das Sieb ein-
gebaut sein.
f Prüfen Sie beim Geräteaustausch das Vorhan-
f
densein des Siebes.
f Setzen Sie den mitgelieferten Durchflussmengenbe-
f
grenzer (DMB) in den Kaltwassereinlauf des Gerätes.
Gerät montieren
f Zur leichteren Montage drücken Sie die Kabeltülle des
f
oberen Elektroanschlusses von hinten in die Rück-
wand hinein.
f Entfernen Sie die Transportschutzstopfen aus den
f
Wasseranschlüssen.
f Nehmen Sie den Befestigungsknebel aus dem oberen
f
Teil der Rückwand heraus.
f Führen Sie das Elektroanschlusskabel von hinten
f
durch die Kabeltülle, bis das Elektroanschlusskabel
am Kabelmantel anliegt. Richten Sie das Elektroan-
schlusskabel aus.
Bei einem Querschnitt > 6 mm² vergrößern Sie das
Loch in der Kabeltülle.
f Drücken Sie das Gerät über den Gewindebolzen der
f
Aufhängeleiste, sodass die Weichdichtung durch-
stoßen wird. Verwenden Sie gegebenenfalls einen
Schraubendreher.
f Stecken Sie den Befestigungsknebel auf den Gewin-
f
debolzen der Aufhängeleiste.
f Drücken Sie die Rückwand fest an und verriegeln Sie
f
den Befestigungsknebel durch eine Rechtsdrehung
um 90°.
f Schrauben Sie die Rohre mit den Flachdichtungen auf
f
die Anschlüsse.
Elektroanschluss herstellen
WARNUNG Stromschlag
Führen Sie alle elektrischen Anschluss- und
Installationsarbeiten nach Vorschrift aus.
WARNUNG Stromschlag
Der Anschluss an das Stromnetz ist nur als
fester Anschluss in Verbindung mit der heraus-
nehmbaren Kabeltülle erlaubt. Das Gerät muss
über eine Trennstrecke von mindestens 3 mm
allpolig vom Netzanschluss getrennt werden
können.
WARNUNG Stromschlag
Achten Sie darauf, dass das Gerät an den
Schutzleiter angeschlossen ist.
Sachschaden
!
Beachten Sie das Typenschild. Die angegebene
Spannung muss mit der Netzspannung überein-
stimmen.
