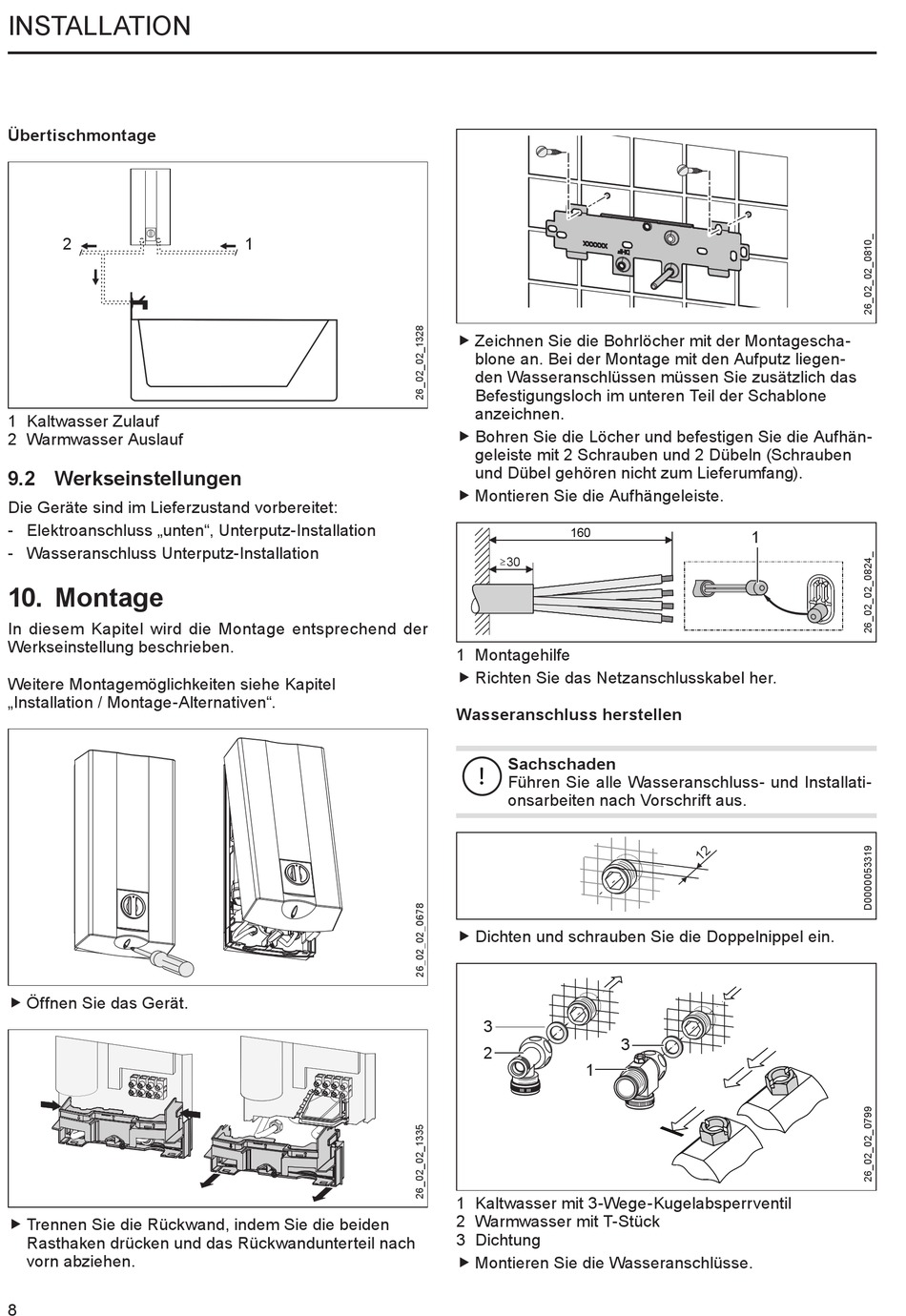

INSTALLATION
Übertischmontage
2
1 Kaltwasser Zulauf
2 Warmwasser Auslauf

9.2 Werkseinstellungen

Die Geräte sind im Lieferzustand vorbereitet:
- Elektroanschluss „unten", Unterputz-Installation
- Wasseranschluss Unterputz-Installation

10. Montage

In diesem Kapitel wird die Montage entsprechend der
Werkseinstellung beschrieben.
Weitere Montagemöglichkeiten siehe Kapitel
„Installation / Montage-Alternativen".
f Öffnen Sie das Gerät.
f
f Trennen Sie die Rückwand, indem Sie die beiden
f
Rasthaken drücken und das Rückwandunterteil nach
vorn abziehen.
8
1
f Zeichnen Sie die Bohrlöcher mit der Montagescha-
f
blone an. Bei der Montage mit den Aufputz liegen-
den Wasseranschlüssen müssen Sie zusätzlich das
Befestigungsloch im unteren Teil der Schablone
anzeichnen.
f Bohren Sie die Löcher und befestigen Sie die Aufhän-
f
geleiste mit 2 Schrauben und 2 Dübeln (Schrauben
und Dübel gehören nicht zum Lieferumfang).
f Montieren Sie die Aufhängeleiste.
f
160
30
1 Montagehilfe
f Richten Sie das Netzanschlusskabel her.
f
Wasseranschluss herstellen
Sachschaden
!
Führen Sie alle Wasseranschluss- und Installati-
onsarbeiten nach Vorschrift aus.
f Dichten und schrauben Sie die Doppelnippel ein.
f
3
3
2
1
1 Kaltwasser mit 3-Wege-Kugelabsperrventil
2 Warmwasser mit T-Stück
3 Dichtung
f Montieren Sie die Wasseranschlüsse.
f
1
