CPS 220/64/SV Montage- und Betriebsanleitung
LSA 3.1 230V
Technische Daten:
Nennspannung
Abfrageeingänge:
230V AC
Temp.-Bereich:
-15°C ... +40°C
Schutzart: IP 20
Schutzklasse: I
Gehäuse: Thermoplast V0
Leiteranschluss: 2,5mm² eindrähtig
oder 1,5mm² Litze mit
Aderendhülse
Funkentstörung:
gem. DIN EN 55015
LSA 3.1 24V
Technische Daten:
Nennspannung
Abfrageeingänge: 24V DC
Temp.-Bereich: -15°C ... +40°C
Schutzart: IP 20
Schutzklasse: III
Gehäuse: Thermoplast V0
Leiteranschluss:
2,5mm² eindrähtig
oder 1,5mm² Litze
mit Aderendhülse
Funkentstörung: gem. DIN EN 55015

6.3.4.3.2. LSA 8.1

Pro Steuerteil sind bis zu 3 LSA 8.1-Module an den
Gerätebus anschließbar. Die LSA 8.1 besitzt 8 galvanisch
getrennte Eingänge, sowie eine integrierte BUS-fähige
Dreiphasenüberwachung (DPÜ/B). Sie ist in zwei Aus-
führungen mit 24V DC- oder 230V AC -Schalteingängen
verfügbar.

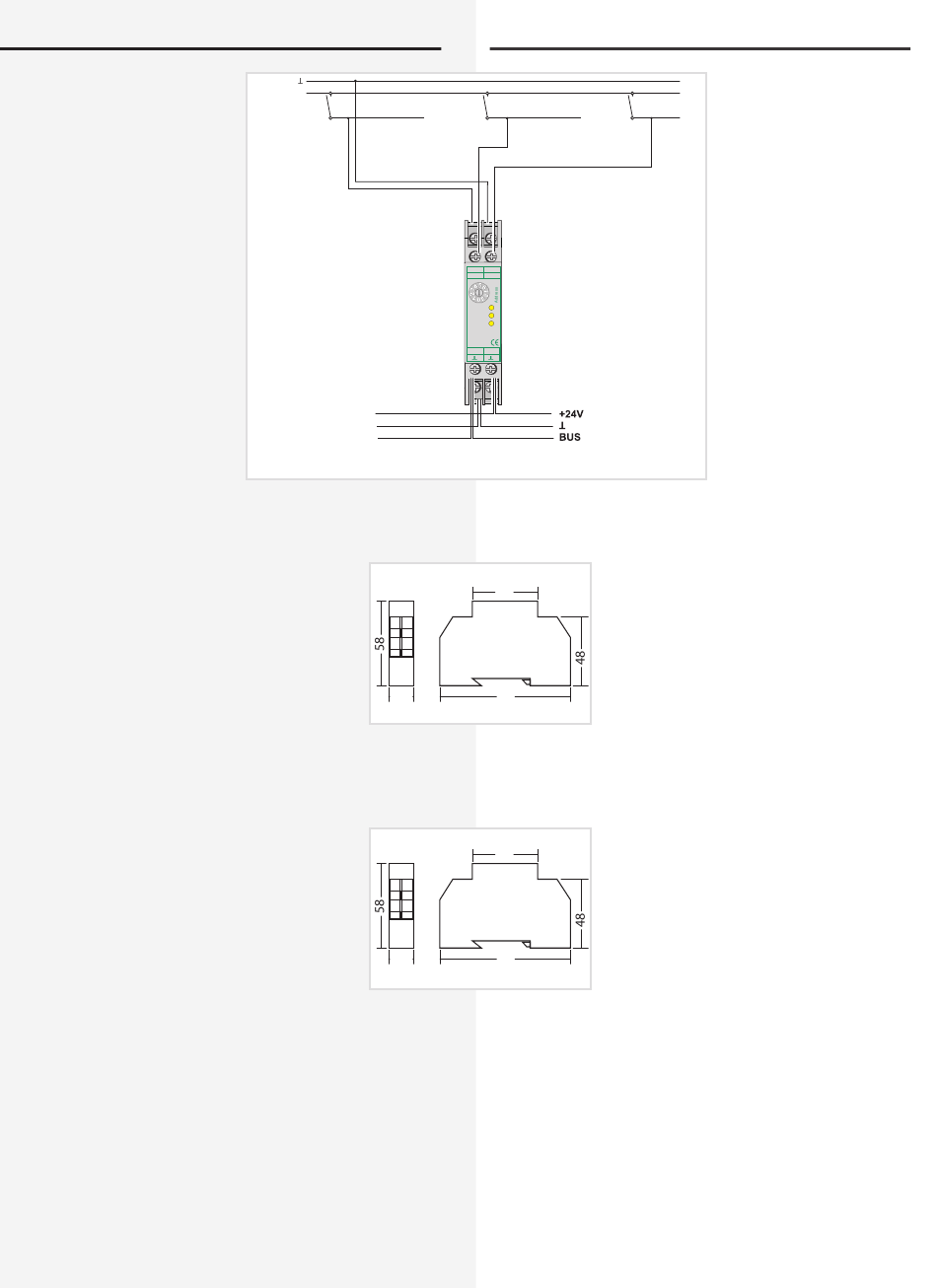

+24V
Interne Verdrahtung
Internal wiring
17,5
17,5
CPS 220/64/SV Mounting and Operating Instructions
+ 24V (1) (1- 3)
-
+ 24V (2) + 24V (3)
INOTEC 1
850 017
2
LSA3.1/
3
24V
EMC: acc. to EN 55015
Ta: -15 bis 40°C
Bus
+24V
LSA 3.1 230V
Technical data:
Rated voltage of
the polling inputs: 230 V AC
Amb. temp. range: -15°C ... +40°C
45
Protection
category:
Protection class:
Housing:
Conductor
connection:
90
EMC protection:
LSA 3.1 24 V
Technical data:
Rated voltage of
the polling inputs:
45
Amb. temp. range:
Protection
category:
Protection class:
Housing:
Conductor
connection:
90
EMC protection:
6.3.4.3.2. LSA 8.1
Up to 3 LSA 8.1 modules can be connected to the device
bus for each controller. The LSA 8.1 has 8 electrically isola-
ted inputs and an integrated BUS-compatible three-phase
monitoring unit (DPÜ/B). There are two versions available
for 24V DC or 230V AC input switches.
IP 20
I
Thermoplast V0
2.5mm² single-core or
1.5mm² cord with
cable end sleeve
as per EN 55015
24 V DC
-15°C ... +40°C
IP 20
III
Thermoplast V0
2.5mm² single-core
or 1.5mm² cord
with cable end
sleeve
as per EN 55015
