DMT DLD-72 Anleitung
Ordercode 101203
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für DMT DLD-72
Inhaltszusammenfassung für DMT DLD-72
- Seite 1 DLD-72 ORDERCODE 101203...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von DMT erworben. Der DLD-72 von DMT sorgt immer für beste Unterhaltung. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Produkt wird Ihnen bei der Umsetzung der gewünschten Effekte helfen.
-
Seite 3: Inhaltsverzeichnis
DMT DLD-72™ Anleitung Warnung ....................................2 Auspacken ..................................2 Rückgabe ..................................2 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................4 Beschreibung des Geräts ..............................5 Übersicht ..................................5 Vorderansicht ................................6 Rückansicht ..................................6 Installation ................................... 7 Setup und Betrieb ................................7 Systemeinstellungen ................................. -
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • DMT DLD-72 • Schuko-Stecker mit 2m-Kabel • Bedienungsanleitung Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. -
Seite 5: Sicherheitshinweise
ACHTUNG! Das System vor Regen und Feuchtigkeit schützen! Sicherheitshinweise Alle Personen, die dieses System installieren, bedienen und warten, müssen: dafür qualifiziert sein und die Anweisungen in dieser Bedienungsanleitung beachten. ACHTUNG! Seien Sie vorsichtig beim Umgang mit diesem Gerät. Bei gefährlichen Netzspannungen könnten Sie beim Berühren der Kabel einen lebensgefährlichen elektrischen Schlag erhalten! Versichern Sie sich bitte vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten... -
Seite 6: Bestimmungsgemäßer Gebrauch
Schalten Sie das System erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie Ihr DMT-Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es an Ihren DMT- Händler. ... -
Seite 7: Beschreibung Des Geräts

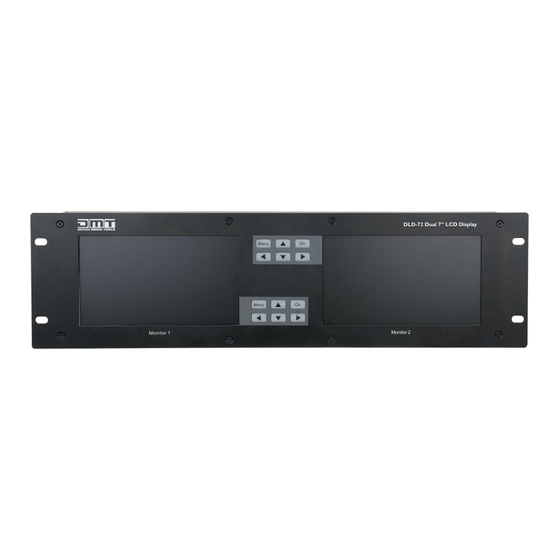

Beschreibung des Geräts Funktionen Der DMT DLD-72 ist ein professioneller Doppelmonitor für Racksysteme. Es kann zum VJ-Monitoring, für Überwachungssysteme und andere Multimediaanwendungen genutzt werden, bei denen eine Überwachung notwendig ist. Er ist mit den handelsüblichen Eingängen (BNC, RCA und S-Video) ausgestattet. -
Seite 8: Vorderansicht
Vorderansicht Abb. 2 1. LCD-Display 2. Menu-Taste. Drücken Sie die Menu-Taste, um ein Menü oder ein Untermenü aufzurufen. 3. Obere Pfeiltaste Mit dieser Taste können Sie die Parameter auf dem Bildschirmmenü auswählen. 4. On-Taste Halten Sie diese Taste 3 Sekunden lang gedrückt, um das zugehörige LCD-Display zu aktivieren. Drücken Sie die Taste erneut, um das Display zu deaktivieren. -
Seite 9: Installation
Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 230V angeschlossen werden und umgekehrt. Anschlüsse 1. Schalten Sie das Gerät mit dem Netzschalter (1) aus. 2. Schließen Sie den DLD-72 mit geeigneten Kabeln an Ihre Videogeräte an. ACHTUNG: Das Gerät muss ausgeschaltet sein, wenn Sie die Kabel anschließen. -
Seite 10: Systemeinstellungen
Systemeinstellungen Wenn Sie auf Menu (2) drücken, wird das Hauptmenü angezeigt. Drücken Sie die Menu-Taste wiederholt, um zwischen den folgenden Menüs auszuwählen: A. Picture B. Option C. System D. Clock Wenn Sie ein Menü oder Untermenü aufgerufen haben, können Sie die gewünschten Parameter mit der oberen (3) und unteren Pfeiltaste (6) auswählen. -
Seite 11: Clock
Wartung DLD-72 von DMT ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. Verwenden Sie keinen Alkohol oder Lösungsmittel. -
Seite 12: Technische Daten
Technische Daten Stromversorgung: AC 100V-240V, 50/60 Hz Leistungsaufnahme: 25 Watt Display-Typ: 7" TFT Netzanschluss: Schuko Eingänge: BNC, S-Video, RCA Ausgänge: BNC, S-Video, RCA Abmessungen: 483 mm x 132 mm x 140mm Gewicht: 2,3 kg Unangekündigte Änderungen der technischen Daten und des Designs bleiben vorbehalten. Website: www.DutchMediaTools.info E-Mail:... - Seite 13 © 2014 DMT.
