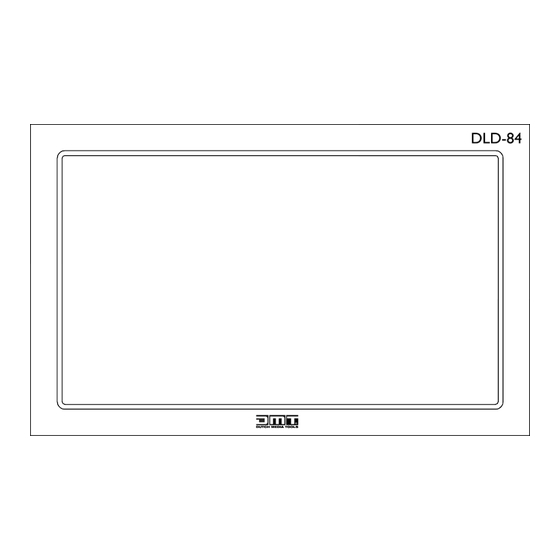

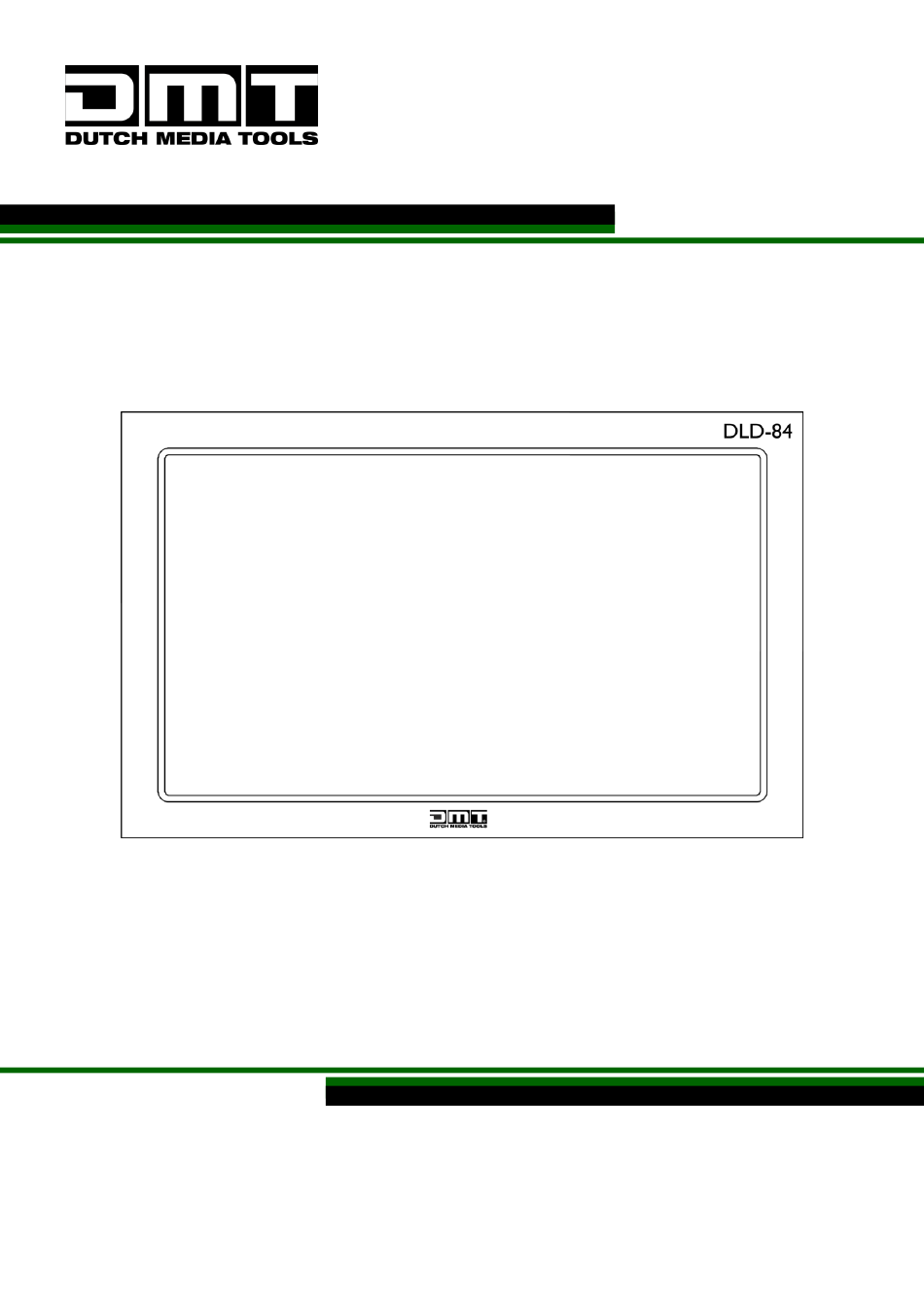

- Seite 1 HANDBUCH DEUTSCH DLD-84 8,4 Zoll LCD-Display Bestellnummer: 101206 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
DLD-84 8,4 Zoll LCD-Display Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ..............................2 Bestimmungsgemäßer Gebrauch ......................... 3 Netzanschlüsse................................4 Rückgabe ................................... 4 Reklamationen................................4 Beschreibung des Produkts ............................. 5 Vorderseite ................................. 5 Zurück ..................................6 Installation ................................... 6 Aufbau des Tischständers ............................7 Aufbau der 19-Zoll-Montagehalterung (101207) .................... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● DMT DLD-84 8,4 Zoll LCD-Display ● DC-Netzteil 12 V (1,3 m) ● 1x Tischständer ●... -
Seite 4: Bestimmungsgemäßer Gebrauch
Schalten Sie das System erst ein, wenn es Zimmertemperatur erreicht hat. ● Schalten Sie Ihr DMT-Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es an Ihren DMT-Händler. -
Seite 5: Netzanschlüsse
DLD-84 8,4 Zoll LCD-Display Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA BRAUN GELB/KUPFER... -
Seite 6: Beschreibung Des Produkts
DLD-84 8,4 Zoll LCD-Display Beschreibung des Produkts Funktionen Der DMT DLD-84 ist ein professioneller Tischmonitor. Er kann zum VJ-Monitoring, für Überwachungssysteme und andere Multimediaanwendungen genutzt werden, bei denen eine Überwachung notwendig ist. Für die Installation von zwei DLD-84-Monitoren ist eine zusätzliche 19-Zoll-Montagehalterung erhältlich. -
Seite 7: Zurück
Abb. 02 02) Ventilator 03) Eingang für DC-Netzteil 12 V 04) DVI+VGA LOOP-Anschluss Zum Anschluss des DLD-84 an ein anderes Gerät, beispielsweise einen Videoprozessor. 05) DVI x VGA Eingang Verbinden Sie den Videoausgang eines Mediengeräts mit diesem Eingang. 06) USB-A-Eingang Schließen Sie einen USB-Stick an. -
Seite 8: Aufbau Des Tischständers
01) Stecken Sie die T-Nylonmutter (A) in die Befestigungslöcher (B). 02) Setzen Sie den DLD-84 in den Tischständer ein. 03) Befestigen Sie die Gegenscheiben (C) und ziehen Sie die Einstellschrauben (D) fest, um den DLD-84 in der passenden Position im Tischständer zu fixieren. -
Seite 9: Aufbau Der 19-Zoll-Montagehalterung (101207)
01) Befestigen Sie die Griffe (E) mit den M4x8-Schrauben (G) an den Racks (F). Abb. 04 02) Befestigen Sie mithilfe der Halterungen (J) oben und unten 2 DLD-84 Monitore. Nutzen Sie dafür die M4x8 (G/K) und M3x5 Schrauben (H). 03) Mit den restlichen vier M3x5 Schrauben (H) können Sie die Griffe (I) am DLD-84 befestigen. -
Seite 10: Einrichtung Und Betrieb
02) Schalten Sie den DLD-84 mit dem Netzteil ein. Wartung Der DMT DLD-84 8.4 Zoll LCD-Display ist nahezu wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. -
Seite 11: Abmessungen
DLD-84 8,4 Zoll LCD-Display Abmessungen Bestellnummer: 101206... - Seite 12 ©2019 D.M.T.
