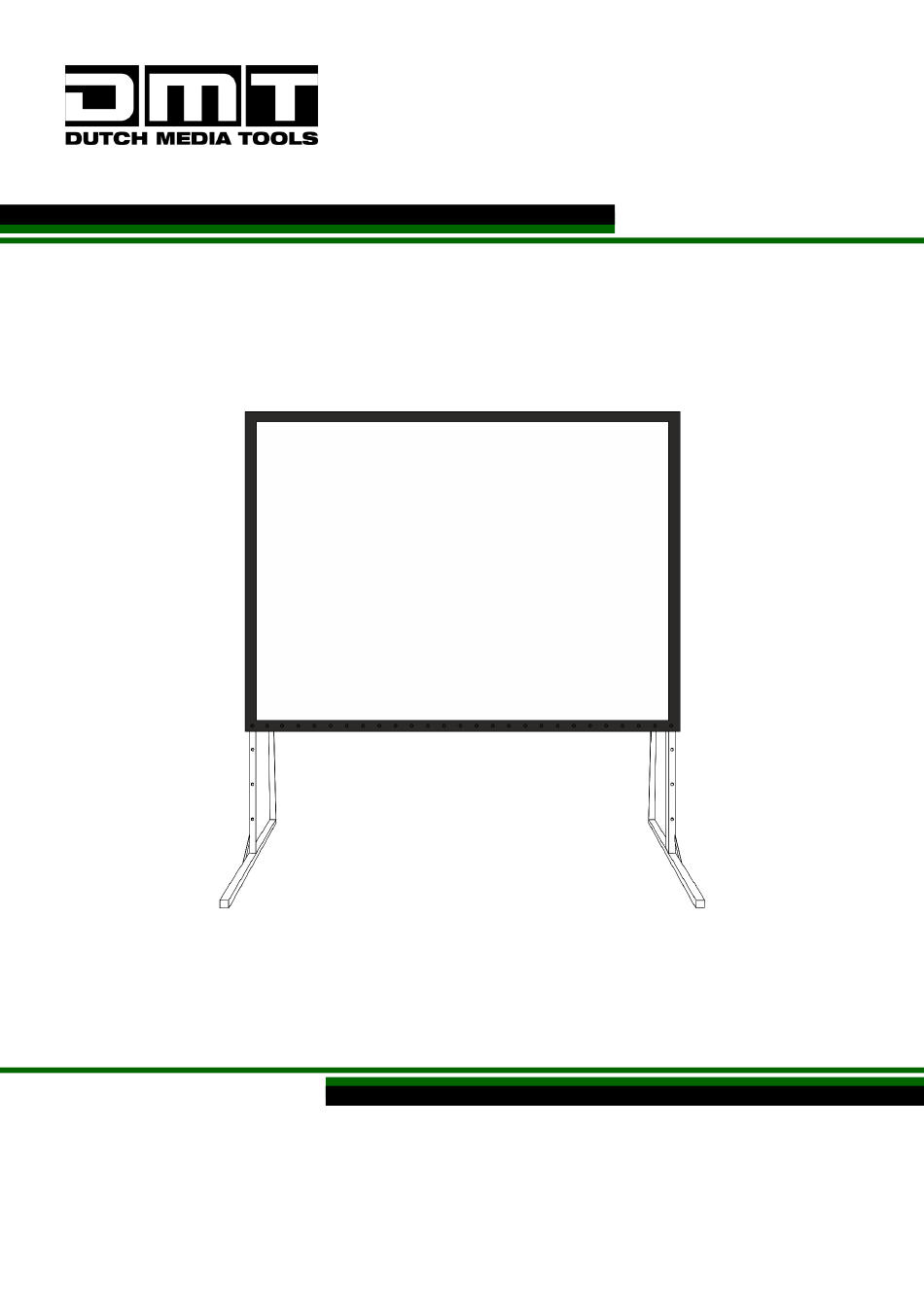

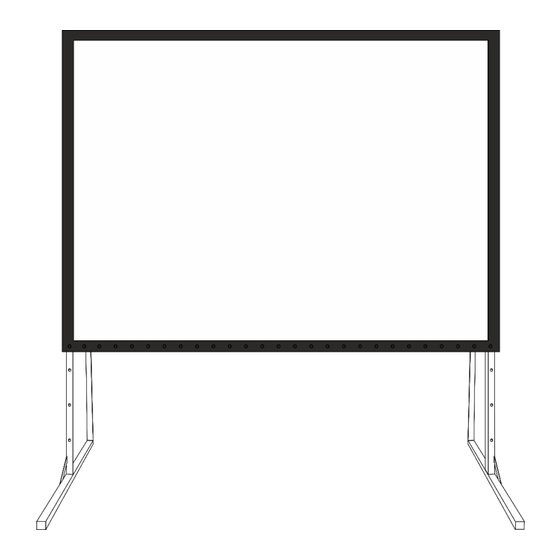

- Seite 1 HANDBUCH DEUTSCH Fast-Setup Screen Pro Bestellnummer: 100430/100431/100432 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Fast-Setup Screen Pro Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Rückgabe ..................................4 Reklamationen ................................4 Beschreibung des Produkts ............................. 5 Übersicht ..................................6 Installation ................................... 6 Zubehör ................................... 6 Setup und Betrieb ................................7 Aufbau des Hauptrahmens ............................7 Anbringen der Leinwand ............................ -
Seite 3: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● DMT Fast-Setup Screen Pro 100” / 120” / 150” ● Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Produkt installieren, bedienen und warten, müssen: ●... - Seite 4 Stellen Sie die Nutzung des Produkts umgehend ein, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Produkt sorgfältig (am besten in der Originalverpackung) und schicken Sie es an Ihren DMT-Händler. ● Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Produkts.
-
Seite 5: Rückgabe
Fast-Setup Screen Pro Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 6: Beschreibung Des Produkts
Beschreibung des Produkts Funktionen Die DMT Fast-Setup Screens überzeugen mit ihrem einfachen und stabilen Design. Es müssen keine Teile installiert werden und es wird auch kein Werkzeug benötigt, da Rahmen und Halterung mit eigenen Verbindungsstücken ausgestattet sind und bereits über Drehknöpfe verfügen. Der stabile Rahmen hält auch den größten Herausforderungen stand. -
Seite 7: Übersicht
Fast-Setup Screen Pro Übersicht Abb. 01 01) Hauptrahmen 05) Beinrohr 02) M8 x 53 mm Schraube 06) Leinwand 03) 8 x 90 mm Sicherungsschraube 07) Schwarzer Leinwandrand 04) Beinschraube 08) Leinwand-Knopf Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Fast-Setup Screen Pro. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. -
Seite 8: Setup Und Betrieb
Fast-Setup Screen Pro Setup und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum empfohlenen Betriebsmodus gehören. Aufbau des Hauptrahmens 01) Öffnen Sie das Flightcase, drücken Sie die Deckelsicherung an der Ecke herunter und nehmen Sie das Zubehör aus dem Flightcase. Abb. - Seite 9 Fast-Setup Screen Pro 04) Klappen Sie die vertikale Seite des Rahmens auf und lassen Sie die Scharniere einrasten. Abb. 06 05) Stellen Sie sicher, dass die Eckwinkel 90° betragen. Stabilisieren Sie sie mit den Querstangen. Abb. 07 Bestellnummer: 100430/100431/100432...
-
Seite 10: Anbringen Der Leinwand
Fast-Setup Screen Pro Anbringen der Leinwand 01) Falten Sie die Leinwand auf und legen Sie sie auf den Rahmen. Abb. 08 02) Befestigen Sie die Druckknöpfe am Rahmen. Beginnen Sie dabei an den Ecken und arbeiten Sie zur Mitte der Seiten hin. Abb. -
Seite 11: Anbringen Der Beine
Fast-Setup Screen Pro Anbringen der Beine 01) Packen Sie das linke und Rechte Bein aus und klappen Sie sie vollständig auf. Bringen Sie alle Gelenke in ihre vorgesehene Position und öffnen Sie die Eckstangen. Abb. 10 02) Der Hauptrahmen sollte auf einer flachen Oberfläche aufgebaut werden. Legen Sie die Beine neben die kurzen Seiten des Hauptrahmens und befestigen Sie sie mit den M8 x 53 mm Schrauben daran, um die gewünschte Screen-Höhe festzulegen. - Seite 12 Fast-Setup Screen Pro 03) Lösen Sie die Sicherungsschrauben an den Beinen und ziehen Sie die Rohre heraus. Stecken Sie die M8 x 90 mm Schrauben in die dafür vorgesehene Bohrung auf beiden Seiten und ziehen Sie sie fest. Dadurch verbinden Sie die Beinrohre mit den Beinen und dem Hauptrahmen. Abb.
-
Seite 13: Auseinander Bauen
Fast-Setup Screen Pro Auseinander bauen 01) Legen Sie den Screen auf eine flachen Oberfläche, wobei die Leinwand nach oben zeigen muss. Abb. 14 02) Nehmen Sie die Leinwand vom Rahmen, indem Sie die Knöpfe lösen (Abb. 15). Reinigen Sie die Leinwand gegebenenfalls. - Seite 14 Fast-Setup Screen Pro Abb. 19 04) Entfernen Sie die Sicherungsschrauben an den Beinen und nehmen Sie die Beine ab (Abb. 20). Ziehen Sie die Sicherung der Beine nach oben und entfernen Sie die Schrauben. Schieben Sie die Beinrohre in die Beine und drehen Sie die Schrauben danach wieder fest. Schließen Sie die Gelenke und legen Sie die Rahmenbeine zusammen (Abb.
- Seite 15 Fast-Setup Screen Pro Abb. 25 Bestellnummer: 100430/100431/100432...
- Seite 16 Fast-Setup Screen Pro 07) Klappen Sie die horizontalen Seiten des Rahmens zusammen, sodass der Rahmen vollständig geschlossen ist. Abb. 26 08) Legen Sie die Beine und den Hauptrahmen in das Flightcase und befestigen Sie sie (Abb. 27). Legen Sie den Zubehörbeutel hinein. Legen Sie das Trennbrett hinein und legen Sie den Leinwandbeutel darauf (Abb.
-
Seite 17: Wartung
Fast-Setup Screen Pro Wartung Reinigen der Leinwand Leinwand: lässt sich mit einem weichen Tuch und lauwarmem Wasser abwaschen. Verwenden Sie keinen Alkohol oder andere Flüssigkeiten, um die Leinwand zu waschen, da das Material darunter leidet. Vorsichtsmaßregeln ● Nutzen Sie das Produkt nur an Standorten, die vor den Elementen insbesondere Wind geschützt sind. Starker Wind kann die Projektionswand umwerfen. - Seite 18 Fast-Setup Screen Pro E-Mail: service@highlite.com Bestellnummer: 100430/100431/100432...
-
Seite 19: Abmessungen
Fast-Setup Screen Pro Abmessungen Technische Anzeigebereich Screen-Abmessungen Nettog Bestellnum Format Daten E (mm) B (mm) C (mm) ewicht W (mm) (Zoll) (kg) (mm) (mm) (mm) (mm) 100430 100 Zoll 2015 1524 2170 2273 1670 17,8 100431 120 Zoll 2438 1828 2618 2700 2000... - Seite 20 Fast-Setup Screen Pro Bestellnummer: 100430/100431/100432...
-
Seite 21: Notizen
Fast-Setup Screen Pro Notizen Bestellnummer: 100430/100431/100432... - Seite 22 Fast-Setup Screen Pro Bestellnummer: 100430/100431/100432...
- Seite 23 Fast-Setup Screen Pro Bestellnummer: 100430/100431/100432...
