- Seite 1 HANDBUCH DEUTSCH DLD-72 MKII Bestellnummer: 101205 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
DLD-72 MKII Inhaltsverzeichnis Warnung ....................................2 Auspacken ................................. 2 Sicherheitshinweise ..............................2 Bestimmungsgemäßer Gebrauch ......................... 3 Netzanschlüsse................................4 Rückgabe ................................... 4 Reklamationen................................4 Beschreibung des Geräts ..............................5 Übersicht ..................................5 Vorderseite .................................. 5 Rückseite ..................................6 Installation ................................... 7 Setup und Betrieb ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • DMT DLD-72 MKII • 2m-Netzkabel mit Schuko-Stecker • Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses System installieren, bedienen und warten, müssen:... -
Seite 4: Bestimmungsgemäßer Gebrauch
Schalten Sie das System erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie Ihr DMT-Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es an Ihren DMT-Händler. -
Seite 5: Netzanschlüsse
DLD-72 MKII Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE... -
Seite 6: Beschreibung Des Geräts

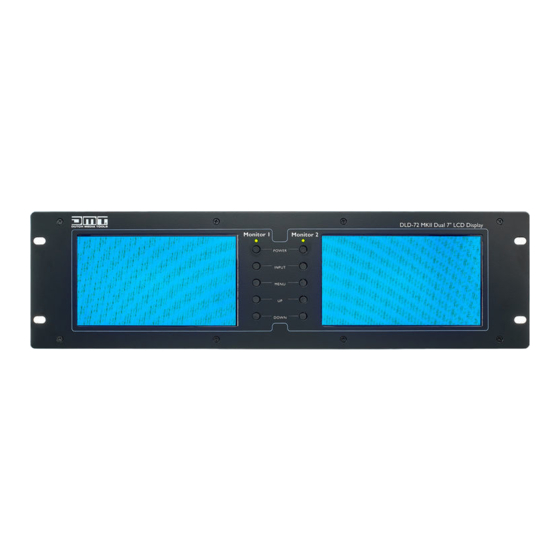

Beschreibung des Geräts Funktionen Der DMT DLD-72 ist ein professioneller Doppelmonitor für den Einbau in ein Rack. Er kann zum VJ- Monitoring, für Überwachungssysteme und andere Multimediaanwendungen genutzt werden, bei denen eine Überwachung notwendig ist. Er ist mit den handelsüblichen Eingängen (BNC, RCA und S-Video) ausgestattet. -
Seite 7: Rückseite
DLD-72 MKII Rückseite Abb. 03 09) BNC-Videoeingang (AV2) Verbinden Sie den koaxialen Videoausgang eines Mediengeräts mit diesem Eingang. 10) BNC-Videoausgang (AV2) Verbinden Sie den koaxialen Eingang eines anderen Monitors, Bildschirms oder Fernsehgeräts mit diesem gepufferten Ausgang. 11) VGA-Eingang Verbinden Sie den Composite-Videoausgang eines Mediengeräts mit diesem Eingang. -
Seite 8: Installation
Anschluss: 01) Schalten Sie das Gerät mit dem Netzschalter (18) aus. 02) Schließen Sie den DLD-72 MKII mit den entsprechenden Kabeln an Ihre Videogeräte an. ACHTUNG: Das Gerät muss ausgeschaltet sein, wenn Sie die Kabel anschließen. 03) Schalten Sie das Gerät mit dem Netzschalter (18) aus. -
Seite 9: Funktionen
DLD-72 MKII Funktionen 01) Color (Farbe) Abb. 05 Drücken Sie im Menü erneut auf die Taste Menu (6). Unter BRIGHTNESS (Helligkeit) erscheint nun eine dünne blaue Linie. Diese blaue Linie zeigt den Parameterwert an, der eingestellt werden kann. Verwenden Sie die Tasten Up (07) und Down (08), um die Parameter anzupassen. -
Seite 10: Adjust (Anpassen)
DLD-72 MKII 02) Adjust (Anpassen) Abb. 07 In diesem Menü können Sie u.a. diese grundlegenden Displayparameter einstellen: Auto Config (On/Off) (Autokonfiguration Ein/Aus), Horizontale Position, vertikale Position, Phase und Uhr. 03) OSD Abb. 08 In diesem Menü können Sie u.a. diese Menüparameter einstellen: Horizontal Position, vertikale Position, OSD Timeout (die Zeit, nach der das Bildschirmmenü... -
Seite 11: Function (Funktion)
DLD-72 MKII 04) Function (Funktion) Abb. 10 In diesem Menü können Sie diese Parameter einstellen: • Display Ratio (Seitenverhältnis) • Sleep (Ruhezustand) • Blue Screen (blauer Bildschirm) • Sharpness (Schärfe) • Mode (Modus) • Exit (Verlassen) Unter dem Menüpunkt Display Ratio (Seitenverhältnis) stehen Ihnen diese drei Voreinstellungen zur Verfügung: 16x9, 4x3 und Auto). -
Seite 12: Exit (Verlassen)
DLD-72 MKII Sie können auch die Einstellung Blue Screen (Blauer Bildschirm) aktivieren oder deaktivieren. Damit wird die Displayfarbe definiert, bevor das Gerät an ein anderes Gerät angeschlossen wird. Siehe Abb. 13 Abb. 13 Im Menüpunkt Mode (Modus) können Sie eine von vier Displayvoreinstellungen auswählen. Siehe Abb. 14 Abb. -
Seite 13: Wartung
DLD-72 MKII Wartung Der DLD-72 MKII von DMT ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. Verwenden Sie keinen Alkohol oder Lösungsmittel. -
Seite 14: Technische Daten
DLD-72 MKII Technische Daten Stromversorgung: AC 100V-240V, 50/60 Hz Leistungsaufnahme: 25 Watt Display-Typ: 7" TFT Netzanschluss: Schuko Eingänge: BNC, VGA, HDMI, RCA Ausgänge: BNC, VGA, HDMI, RCA Abmessungen: 482 x 97 x 13mm (LxBxH) 19 Zoll x 3 HE (LxH) - Seite 15 DLD-72 MKII Bestellnummer: 101205...
- Seite 16 ©2014 D.M.T.
