4.11.1.4

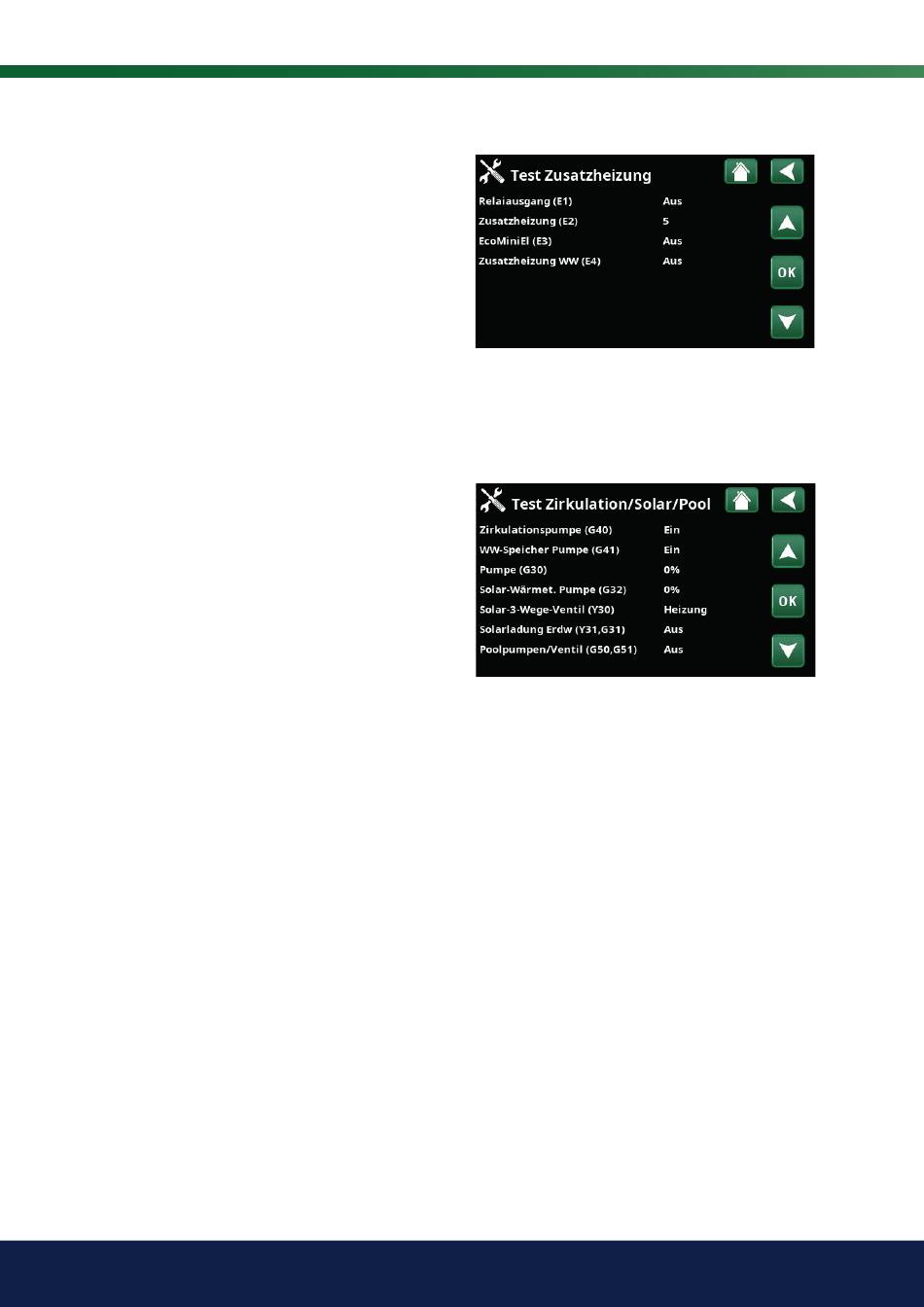

Test Zusatzheizung

Die angeschlossenen zusätzlichen Wärmequellen (E1
bisE4) werden hier getestet.
Relaisausgang (E1)
Schaltet den Relaisausgang ein/aus.
Zusatzheizung (E2)*
Funktionstest Zusatzheizung E2 (0–10 V / 0–3 Schritte /
0–7 Schritte).
EcoMiniEl (E3)
Funktionstest 3 Schritte.
Zusatzheizung WW (E4)
Schaltet die Heizschlange auf Warmwasserbereitung um
bzw. ab.
4.11.1.5 Test Zirkulation/Solar/Pool*
Ein Funktionstest wird an den unten aufgeführten
Pumpen und Ventilen durchgeführt:
WW-Umwälzpumpe (G40)
Schaltet die Umwälzpumpe ein bzw. ab.
WW-Speicher Pumpe (G41)
Schaltet die Umwälzpumpe ein bzw. ab.
Pumpe Solarkollektor (G30)
Test der Umwälzpumpe bis zur vollen Drehzahl (U/Min)
Solar-Wärmetauscherpumpe (G32)
Test der Solarwärmetauscherpumpe bis zur vollen
Drehzahl (U/Min).
Solar-3-Wege-Ventil (Y30)
Test die beiden Betriebsarten des Ventils: Versorgung
von WW- oder Pufferspeicher
Solarladung Erdw. (Y31/G31)
Test des 3-Wege-Ventils (Y31) und der
Solarwärmetauscherpumpe (G31)
Poolpumpen und Ventil (G50, G51) Aus (Ein/Aus)
Prüft Poolpumpen und Ventil (G50, G51).
4.11.1.6 Test Holzheizkessel
In diesem Menü (Ein/Aus) wird die Funktion des
Holzheizkessels geprüft.
4.11.1.7 Test EcoVent*
Abgaslüfter M40
In diesem Menü wird die Funktion des Abgaslüfters
(M40) bis zur vollen Drehzahl (100 %) getestet.
98
CTC EcoLogic M/L
Aus (Ein/Aus)
5 (1...10/1...3/1...7/Aus)
Aus (1...3/Aus)
Aus (Ein/Aus)
Ein (Ein/Aus)
Ein (Ein/Aus)
0 (0...100 %)
0 (0...100 %)
WW (WW/HK)
Aus (Ein/Aus)
0 (0...100 %)
Menü: „Fachmann/Service/Funktionstest/Zusatzheizung"
Menü: „Fachmann/Service/Funktionstest/WW-Zirkulation/
Solarkollektoren/Pool"
*Gilt nur für die Ausführung CTC EcoLogic L.
