9.2

Umschaltventile

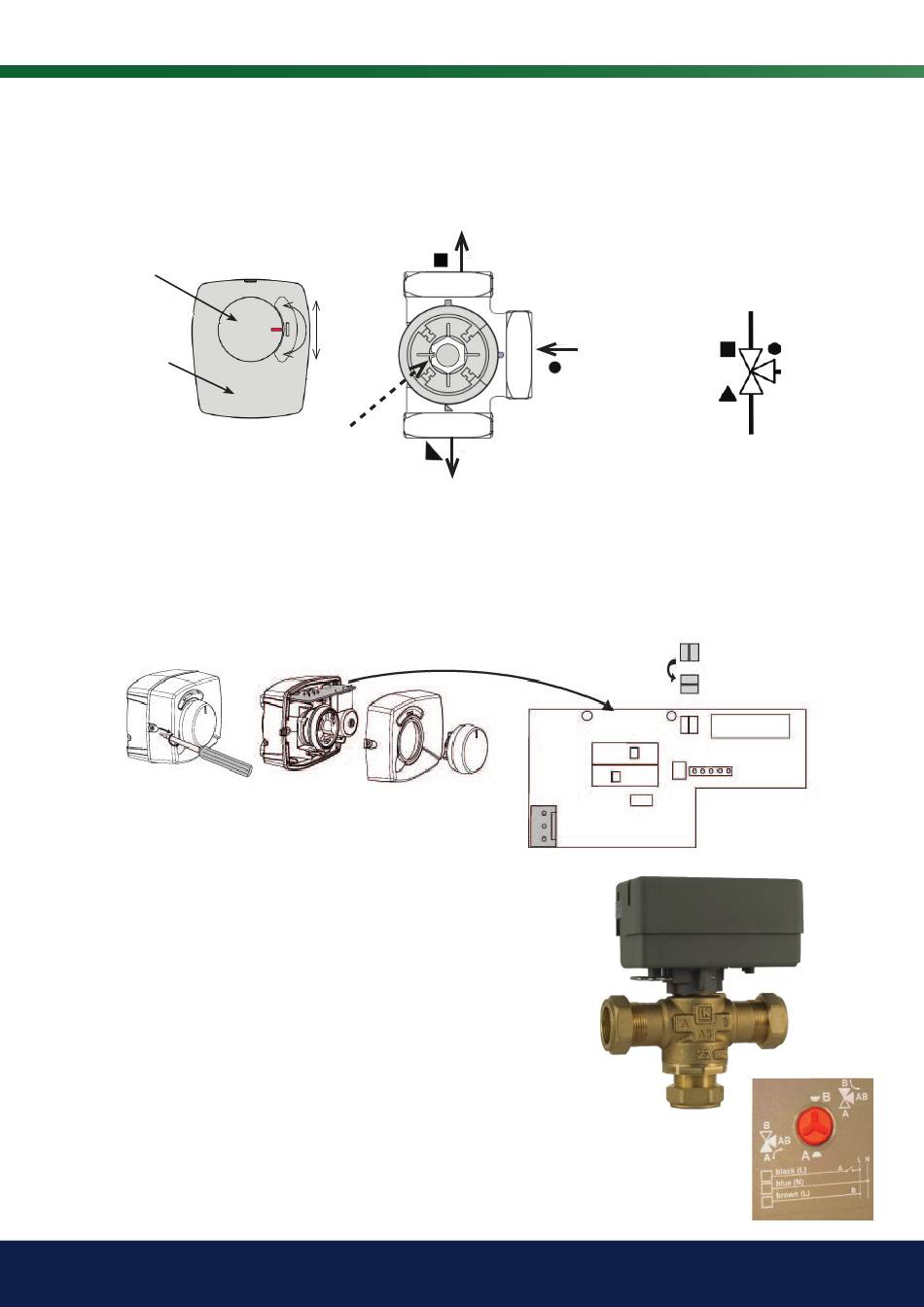

9.2.1 Umschaltventil ESBE VRG 230/Ara 635
Knopf
Stellantrieb
Der Mischventilmotor ist so am Ventil angebracht,
dass der sich Drehknopf in Mittelstellung befi ndet.
Das Ventil kann umgekehrt eingesetzt werden, von rechts nach links, von
links nach rechts.
Die Richtung des Motors kann mit dem Bügel unter der Stellantriebkappe
geändert werden.
Der Bügel wird immer zur Wärmepumpe hin angeschlossen.
9.2.2 Umschaltventil LK EMV 110-K
Wenn der Motor Strom zum schwarzen Draht überträgt, öffnet Ausgang A
und Ausgang B schließt.
Durchfl uss AB zu A = Warmwasserbereitung und Schwarz wird mit Strom
versorgt.
Hinweis: Zur Richtungsänderung muss das Ventil „umgedreht" werden. Das
Ventil muss immer so eingebaut werden, dass freier Durchfl uss gewährleistet
ist.
140
CTC EcoLogic M/L
3-Wege-Ventil
Auf
Abwärts
Nut in Wellenkupplung
A
AB
B
