Konfigurieren eines Cisco Routers hinter einem
Kabelmodem eines anderen Anbieters
Inhalt
Einführung
Voraussetzungen
Anforderungen
Verwendete Komponenten
Konventionen
Konfigurieren
Netzwerkdiagramm
Konfigurationen
Überprüfen
Fehlerbehebung
Befehle zur Fehlerbehebung
Zugehörige Informationen
Einführung

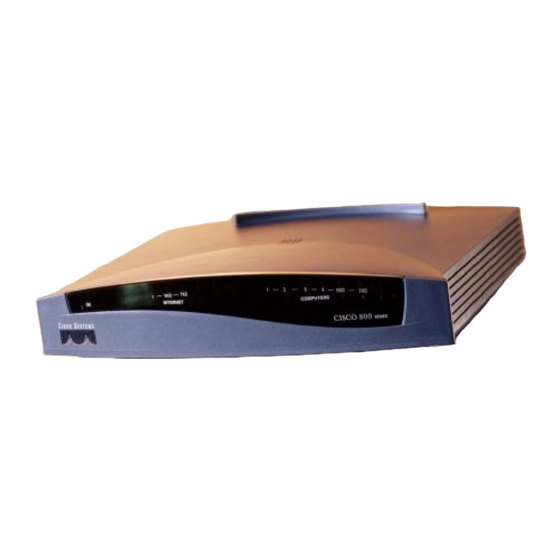

In bestimmten Umgebungen, in denen ein nicht von Cisco stammendes Kabelmodem (CM)
verwendet wird und der CM nur Bridging unterstützen kann, kann ein Cisco Router, z. B. der Cisco
806, über die Ethernet-Schnittstelle mit dem CM verbunden werden. Das Routing wird dann vom
Router hinter dem CM durchgeführt. Der nächste Schritt besteht in der Verbindung des Client-PCs
oder Customer Premises Equipment (CPE) mit dem Router. Nach Herstellen dieser Verbindung
wird die Network Address Translation (NAT) auf dem Router konfiguriert.
Voraussetzungen
Anforderungen
Für dieses Dokument bestehen keine speziellen Anforderungen.
Verwendete Komponenten
Die Informationen in diesem Dokument basieren auf den folgenden Software- und
Hardwareversionen:
Router der Serie 806 mit Cisco IOS? Version 12.2(2)XI
CM-Router fungiert als Bridge
PC mit Windows 2000 als CPE
uBR7246VXR Cable Modem Termination System (CMTS)

Werbung

loading

Verwandte Anleitungen für Cisco 806 Serie

Inhaltszusammenfassung für Cisco 806 Serie

  • Seite 1 In bestimmten Umgebungen, in denen ein nicht von Cisco stammendes Kabelmodem (CM) verwendet wird und der CM nur Bridging unterstützen kann, kann ein Cisco Router, z. B. der Cisco 806, über die Ethernet-Schnittstelle mit dem CM verbunden werden. Das Routing wird dann vom Router hinter dem CM durchgeführt.

  • Seite 2: Konfigurieren

    Hinweis: In diesem Dokument werden nur die Cisco 806-Router-Konfigurationen angezeigt. Weitere Informationen zur Konfiguration des CMTS finden Sie in den Konfigurationsbeispielen für Kabeltechnologie und in den technischen Hinweisen. Die Informationen in diesem Dokument wurden von den Geräten in einer bestimmten Laborumgebung erstellt.
  • Seite 3 08325C5C00170247425D5506382E2523 username Cisco privilege 15 password 7 134146563C5D020B6F2B793C060703061E2A16706F7E62470C3416 ip subnet-zero ip name-server 24.29.99.81 ip name-server 24.29.99.82 ip dhcp excluded-address 10.10.10.1 !--- Issue the ip dhcp excluded-address command to exclude IP !--- addresses from being assigned by the DHCP server. This excludes !--- E0 IP address.
  • Seite 4 lautet die Standardroute beispielsweise 66.108.112.1. Diese wird über den DHCP-Prozess installiert, wenn der Router die IP-Adresse auf der Ethernet-Schnittstelle erhält. Router#sh ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP...

  • Seite 5: Befehle Zur Fehlerbehebung

    Befehlen. debug dhcp detail - Verwenden Sie den Befehl debug dhcp detail, um DHCP-Debugging- Informationen anzuzeigen. Diese Fehlerbehebung wird durchgeführt, wenn der Cisco Router keine IP-Adresse für die Ethernet-Schnittstelle erhalten hat. debug ip dhcp server [events] [linkage] [packet] — Verwenden Sie den Befehl debug ip dhcp server, um DHCP Server-Debugging anzuzeigen.
