Die Reproduktion dieser Materialien in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten.
In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenzeichen von Dell Inc; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft
Corporation in den USA und/oder anderen Ländern. Intel ist eine in den USA und in anderen Ländern eingetragene Marke von Intel Corporation; ATI sind Warenzeichen von
Advanced Micro Devices, Inc; ENERGY STAR ist ein eingetragenes Warenzeichen der U.S. Environmental Protection Agency (US-Umweltschutzbehörde). Als ENERGY STAR Partner
bestätigt die Dell Computer Corporation, dass dieses Produkt den ENERGY STAR Richtlinien für effiziente Energienutzung entspricht.
Andere in diesem Dokument erwähnte Warenzeichen und Handelsmarken beziehen sich auf die Eigentümer dieser Warenzeichen und Handelsmarken oder auf deren Produkte. Dell
Inc. erhebt keinerlei Eigentumsansprüche auf andere als ihre eigenen Warenzeichen und Handelsmarken.
Seite 1
Die Reproduktion dieser Materialien in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten. In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenzeichen von Dell Inc; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern.
Die Reproduktion in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten. In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenzeichen von Dell Inc; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern. Intel ist eine in den USA und in anderen Ländern eingetragene Marke von Intel Corporation; ATI sind Warenzeichen von Advanced Micro Devices, Inc;...
Seite 3
1080 (für U2212HM) einzustellen. 4. Klicken Sie auf OK. Wenn 1920 x 1080 (für U2212HM) nicht als Option angezeigt wird, müssen Sie Ihren Grafiktreiber unter Umständen aktualisieren. Wählen Sie je nach System bitte eine der beiden nachstehenden Optionen: 1: Wenn Sie einen Dell™ Desktop- oder Dell™ Notebook-Computer mit einem Internetzugang haben.

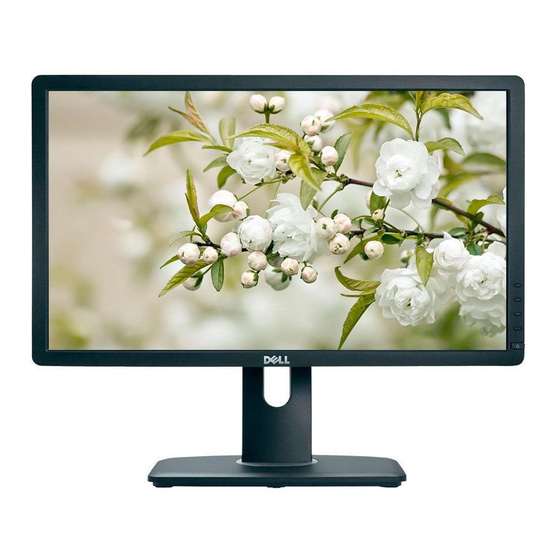

Zurück zur Inhaltsseite Über Ihren Monitor Bedienungsanleitung Dell™ U2212HM Lieferumfang Produktmerkmale Komponenten und Bedienelemente Technische Daten des Monitors Plug & Play-Unterstützung Universal Serial Bus (USB) Schnittstelle LCD-Monitorqualität und Hinweise zu Pixeln Hinweise zur Wartung Lieferumfang Ihr Monitor wird mit den nachstehend gezeigten Komponenten geliefert. Überzeugen Sie sich davon, dass alles mitgeliefert wurde. Falls etwas fehlen sollte, wenden Sie sich bitte an Dell.
Seite 5
Netzkabel VGA-Kabel DVI-Kabel USB-Upstream-Kabel (zur Nutzung der USB-Ports am Monitor) Medium mit Treibern und Dokumentation Schnellstartanleitung Sicherheitshinweise...
Produktmerkmale Der Dell™ U2212HM -Flachbildschirm arbeitet mit Active Matrix-, Dünnschichttransistor- (TFT) und Flüssigkristall-Technologien (LCD). Zu den Eigenschaften des Monitors zählen: ■ 54,61 cm (21,5 Zoll) große Anzeigediagonale. 1920 x 1080 Bildpunkte Auflösung, zusätzlich Vollbildanzeige in niedrigeren Auflösungen. ■ Breiter Betrachtungswinkel, im Stehen, Sitzen und von den Seiten gleichermaßen gut ablesbar.
Vorderansicht Bedienelemente an der Vorderseite Bezeichnung Beschreibung Voreingestellte Modi (Voreingestellt, aber konfigurierbar) Helligkeit / Kontrast (Voreingestellt, aber konfigurierbar) Menü Verlassen Ein/Aus (mit Betriebsanzeige) Ansicht von hinten...
Seite 8
Schlitz für Sicherheitsschloss Sichert den Monitor mit einem Sicherheitskabelschloss Dell Soundbar-Befestigungshalterungen Zum Anbringen der optionalen Dell Soundbar. Nehmen Sie auf dieses Etikett Bezug, wenn Sie Dell Seriennummernetikett mit Strichcode bezüglich technischer Unterstützung kontaktieren. USB-Downstream-Anschlüsse Hier schließen Sie Ihre USB-Geräte an.
Ansicht von links Ansicht von rechts Ansicht von unten Ansicht von unten Ansicht von unten mit Monitor-Standfuß Bezeichnung Beschreibung Verwendung Netzkabelanschluss Zum Anschluss des Netzkabels.
Seite 10
Gleichspannungsanschluss für Dell Soundbar Zum Anschluss des Soundbar-Stromkabels (optional) DP-Anschluss Zum Anschluss des Computer-DP-Kabels. DVI-Anschluss Zum Anschluss des Computer-DVI-Kabels. VGA-Anschluss Zum Anschluss des Computer-VGA-Kabels. Schließen Sie das mit dem Monitor mitgelieferte USB-Kabel an den Monitor und an den USB-Upstream-Port Computer an. Sobald dieses Kabel angeschlossen ist, können Sie die USB-Anschlüsse seitlich und unten am Monitor verwenden.
* [U2212HM]-Farbgamut (typisch) basiert auf den Prüfrichtlinien CIE1976 (82 %) und CIE1931 (72 %). Angaben zur Auflösung Modell U2212HM Horizontalfrequenzen 30 kHz bis 83 kHz (automatisch) Vertikalfrequenzen 56 Hz bis 75 Hz (automatisch) Max. voreingestellte Auflösung 1920 x 1080 bei 60 Hz Unterstützte Videomodi...
Elektrische Daten Modell U2212HM Analog RGB, 0,7 Volt +/- 5 %, positive Polarität, bei 75 Ohm Eingangsimpedanz Videoeingangssignale Digital DVI-D TMDS, 600 mV pro Differentialleitung, positive Polarität, bei 50 Ohm Eingangsimpedanz DP(DisplayPort) unterstützt 1.1a-Signaleingang. Separate horizontale und vertikale Sync., TTL-Pegel, ohne Sync-Eingangssignale Polarität, SOG (Composite-SYNC bei Grün)
2,7 kg (6,0 lbs) (zur Wand- oder VESA-Befestigung - ohne Kabel) Gewicht des Ständers 2,0 kg (4,5 lbs) Umgebungsbedingungen Modell U2212HM Temperatur Im Betrieb 0° C bis 40 ° C Lagerung: -20 ° C bis 60 °C Ausgeschaltet Versand: -20 ° C bis 60 °C...
* Die Leistungsaufnahme bei abgeschaltetem Gerät lässt sich nur auf Null reduzieren, wenn Sie den Monitor komplett vom Stromnetz trennen. ** Maximale Leistungsaufnahme bei max Leuchtdichte, Dell Soundbar und USB aktiv. *** Typischer Stromverbrauch mit Standard-Werkseinstellungen ohne angeschlossene USB-Geräte und Soundbar.
ML0(n) ML1(p) GND (Erdanschluss) ML1(n) ML2(p) GND (Erdanschluss) ML2(n) ML3(p) GND (Erdanschluss) ML3(n) GND (Erdanschluss) GND (Erdanschluss) AUX(p) GND (Erdanschluss) AUX(n) DP_PWR Return +3,3 V DP_PWR Plug & Play-Unterstützung Sie können den Monitor in jedem Plug-and-Play-kompatiblen System installieren. Der Monitor stellt dem Computersystem automatisch eigene EDID-Daten (Extended Display Identification Data) über DDC-Protokolle (Display Data Channel) zur Verfügung, so dass sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann.
Bei der Herstellung von LCD-Monitoren ist es keine Seltenheit, dass einzelne Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell- Internetseiten: support.dell.com.
Zurück zur Inhaltsseite Monitor einrichten Bedienungsanleitung Dell™ U2212HM Ständer anbringen Kabel an den Monitor anschließen Kabel verlegen Soundbar anbringen (optional) Ständer abnehmen Wall Mounting (Optional) Ständer anbringen HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht. HINWEIS: Dies ist für einen Monitor mit einem Stand anwendbar.
1. Nehmen Sie die Abdeckung ab, platzieren Sie den Monitor darauf. 2. Passen Sie die Vertiefung an der Rückseite des Monitors in die beiden Nasen am Oberteil des Ständers ein. 3. Drücken Sie den Ständer an, bis er einrastet. Kabel an den Monitor anschließen ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise.
VORSICHT: Die Abbildungen in dieser Anleitung dienen lediglich der Veranschaulichung. Das tatsächliche Aussehen kann etwas abweichen. USB-Kabel anschließen Nachdem Sie DVI/VGA/DP-Kabel angeschlossen haben, führen Sie zum Abschluss der Monitoreinrichtung bitte die nachstehenden Schritte zum Anschluss des USB-Kabels an den Computer aus: 1.
Benutzen Sie ausschließlich die Dell Soundbar, kein anderes Gerät. HINWEIS: Der Soundbar-Stromanschluss mit +12 V-Gleichspannungsausgang ist ausschließlich zum Anschluss der optionalen Dell Soundbar vorgesehen. Hängen Sie die beiden Schlitze an der Rückseite der Soundbar in die beiden Nasen im unteren Teil der Rückseite des Monitors ein.
Verbinden Sie den grünen Mini-Stereostecker der Soundbar mit dem Audioausgang des Computers. Ständer abnehmen HINWEIS: Damit der LCD-Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einem sauberen Untergrund zu liegen kommen. HINWEIS: Dies ist für einen Monitor mit einem Stand anwendbar. Wenn andere stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Stand Setup-Anleitung für Einrichtung Anweisungen.
Seite 27
(Abmessung der Schraube: M4 x 10 mm) Siehe die mit der Montageausrüstung für die mit VESA-kompatible Basis mitgelieferte Anleitung. 1. Die Unterlage des Monitors auf ein weiches Tuch oder Kissen auf einem stabilen und ebenen Arbeitstisch aufstellen. 2. Das Gestell entfernen. 3.
Zurück zur Inhaltsseite Monitor bedienen Bedienungsanleitung Dell™ U2212HM Bedienelemente an der Vorderseite verwenden Bildschirmmenü (OSD) verwenden Maximale Auflösung einstellen Dell Soundbar verwenden (optional) Kippen, Schwenken und Höhenverstellung Monitor drehen Anzeigerotation-Einstellungen Ihres Systems anpassen PowerNap-Software Enhanced-Menü Rotation Software Bedienelemente an der Frontblende verwenden Zum Anpassen der Bilddarstellung verwenden Sie die Tasten an der Vorderseite des Monitors.
Mit dieser Taste rufen Sie das Bildschirmmenü (OSD) auf. SieheZugriff aufs Menüsystem. Menü Um zum Hauptmenü zurückzugelangen oder um das OSD-Hauptmenü zu verlassen auf diese Taste drücken. Verlassen Mit dieser Taste schalten Sie den Monitor ein und aus. Die blaue LED-Anzeigediode zeigt an, dass der Monitor eingeschaltet und voll funktionsfähig ist. Eine bernsteinfarbene LED-Anzeigediode zeigt den DPMS-Energiesparmodus an. Ein/Aus-Taste (Power) (mit Betriebsanzeigediode) Anwendung der Anzeige auf dem Bildschirm (OSD-Menü)
Seite 30
oder Hauptmenü für die Anzeigeeingabe (DP) HINWEIS: Das automatische Justieren (AUTO ADJUST) steht nur dann zur Verfügung, wenn Sie den analogen (VGA)-Anschluss verwenden. 2. Auf die und die -Taste drücken, um zwischen den Einstelloptionen auszuwählen. Der Name der Option wird markiert, wenn Sie von einem Symbol zum anderen gelangen. Eine vollständige Liste aller für den Monitor verfügbaren Optionen ist in der nachstehenden Tabelle aufgeführt.
Seite 31
Helligkeit Mit der Helligkeit wird die Leuchtstärke der Hintergrundbeleuchtung eingestellt. drücken, um die Helligkeit zu verstärken, und auf drücken, um die Helligkeit abzuschwächen (min. 0 / max. 100). HINWEIS: Die manuelle Einstellung der Helligkeit ist nicht möglich, wenn Energy Smart oder Dynamischer Kontrast eingeschaltet sind. Kontrast Zuerst die Helligkeit einstellen und danach nur dann den Kontrast einstellen, wenn weitere Einstellungen notwendig sind.
Seite 32
Autom. wählen Drücken Sie zur Auswahl von Autom. Wählen ; der Bildschirm erkennt daraufhin automatisch entweder den VGA- oder DVI-D-Eingang. Die VGA-Eingabe auswählen, wenn Sie den analogen (VGA)-Anschluss verwenden. Auf drücken, um die VGA-Eingangsquelle auszuwählen. DVI-D Den DVI-D-Eingang auswählen, wenn Sie den digitalen (DVI)-Anschluss verwenden. Auf drücken, um die DVI-Eingangsquelle auszuwählen.
Seite 33
Gamma Je nach dem Eingangssignal kann entweder PC oder MAC ausgewählt werden. Voreingestellte Modi Sie können unter Standard, Multimedia, Film, Spiel, Text, Farbtemp. und Benutzerfarbe wählen.
Seite 34
Standard Zum Aufladen der Standard-Farbeneinstellungen des Monitors. Dies ist der voreingestellte Standardmodus. Multimedia Zum Aufladen der idealen Farbeneinstellungen für Multimedien-Anwendungen. Film Lädt speziell für Filme optimierte Farbeinstellungen. Spiel Zum Aufladen der idealen Farbeneinstellungen für die meisten Spiele. Text Lädt zur Textdarstellung optimierte Helligkeits- und Schärfeeinstellungen. Farbtemp.
Seite 35
drücken, um die purpurne Schattierung des Videobildes zu verstärken. HINWEIS: Der Farbton kann nur für die Videoeingabe eingestellt werden. Sättigung Mit dieser Funktion wird die Farbensättigung des Videobildes eingestellt. Zum Anwenden oder Einstellen der Saettigung von '0' bis '100', mit den Tasten drücken, um die einfarbige Erscheinung des Videobildes zu verstärken.
Seite 36
Sprache Die Sprachen-Optionen zum Einstellen der OSD-Anzeige auf eine der acht verfügbaren Sprachen sind Englisch, Spanisch, Französisch, Deutsch, Brasilianisches Portugiesisch, Russisch, vereinfachtes Chinesisch oder Japanisch. Menü-Transparenz Diese Option auswählen, um die Menü-Transparenz durch Drücken auf die -Tasten abzuändern, mit den Tasten .
Seite 37
Zurücksetzen Zum Rücksetzen aller OSD-Einstellungen auf die werkseitig voreingestellten Werte Individualisieren Der Benutzer kann zwischen "Voreingestellte Modi", "Helligkeit / Kontrast", "Auto-Anpassung", "Eingabe-Quelle", "Längen-/Seitenverhältnis", "Menü-Drehung" auswählen und als Schnellzugriffstaste einstellen. HINWEIS: Ihr Monitor verfügt über eine integrierte Funktion zur automatischen Angleichung der Helligkeit an die Alterung der Beleuchtungselemente. OSD-Warnmeldungen Wenn die Funktion des dynamischen Kontrastes deaktiviert ist (in diesen Modi: Spiel und Film) ist die manuelle Einstellung der Helligkeit deaktiviert.
Seite 38
Wenn der Monitor eine bestimmte Auflösung nicht unterstützt, wird die folgende Meldung angezeigt: Das bedeutet, dass sich der Monitor nicht richtig auf das Signal einstellen kann, das er vom Computer empfängt. In den technischen Daten zum Monitor finden Sie die von Ihrem Monitor unterstützten Horizontal- und Vertikalfrequenzen.
Dell Soundbar verwenden (optional) Die Dell Soundbar ist ein Zweikanal-Lautsprechersystem, das an Dell-Flachbildschirmen angebracht werden kann. An der Soundbar befinden sich folgende Elemente: ein Drehregler zum Einstellen der Gesamtlautstärke und zum Ein-/Ausschalten des Systems, eine blaue LED zur Betriebsanzeige und zwei Kopfhörer-/Headset-Anschlüsse.
Befestigungsmechanismus Kopfhöreranschlüsse Ein-/Ausschalter/Lautstärkeregler Kippen, Schwenken und Höhenverstellung HINWEIS: Dies gilt für einen Bildschirm mit Standfuß. Halten Sie sich beim Kauf eines Alleskönner-Standfußes bitte an die Aufstellungsanweisungen des Handbuchs Ihres Alleskönner-Standfußes Kippen, Schwenken Dies ist für einen Monitor mit einem Stand anwendbar. Wenn andere stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Stand Setup-Anleitung für Einrichtung Anweisungen.
HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht. Kippen, Schwenken HINWEIS: Der Ständer kann um bis zu 130 mm nach oben ausgezogen werden. Die nachstehende Abbildung zeigt, wie Sie den Fuß ausziehen können. Monitor drehen...
Nachdem Sie Ihren Monitor gedreht haben, müssen Sie die Anzeigerotation-Einstellungen Ihres Systems mit den folgenden Schritten anpassen. HINWEIS: Wenn Sie den Monitor nicht mit einem Dell-Computer verwenden, müssen Sie die Grafiktreiber-Webseite oder die Webseite Ihres Computerherstellers besuchen, um Informationen über das Ändern der Anzeigerotation-Einstellungen Betriebssystems zu erhalten.
Seite 43
Nach der Installation finden Sie eine PowerNap-Verknüpfung auf dem Desktop und im Start-Menü. Unterstützte Betriebssysteme: Windows Vista 32, Vista 64, Windows 7 Ausgangsschnittstellen: VGA und DVI. Auf den Dell-Internetseiten finden Sie die aktuellste Version der PowerNap-Software. So laden Sie die Software herunter: 1.
Seite 44
Wenn Sie sehen nicht die Bildschirm-Rotation, müssen Sie eventuell Ihren Grafikkartentreiber aktualisieren. Führen Sie die folgenden Schritte aus – je nach Computermodell: Falls Sie einen tragbaren Dell-Computer besitzen: Besuchen Sie support.dell.com, geben Sie Ihre Servicekennung ein und laden Sie den aktuellsten Treiber für Ihre Grafikkarte herunter. Wenn Sie keinen Dell-Computer (tragbar oder Desktop) verwenden: Besuchen Sie die Kundendienst-Webseite Ihres Computerherstellers und laden Sie den aktuellsten Grafiktreiber herunter.
Zurück zur Inhaltsseite Problemlösung Bedienungsanleitung Dell™ U2212HM Selbsttest Selbstdiagnose Allgemeine Probleme Produktspezifische Probleme USB-Probleme Dell Soundbar-Probleme ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. Selbsttest Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus: 1.
Schalten Sie den Monitor aus und wieder ein. Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können. Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell-Internetseiten: support.dell.com. Dauerhaft leuchtende Pixel LCD-Bildschirm weist helle Punkte auf Schalten Sie den Monitor aus und wieder ein.
Sicherheitsrelevante Themen Sichtbare Anzeichen von Rauch oder Funken Verzichten Sie auf eigenmächtige Reparaturversuche. Wenden Sie sich unverzüglich an Dell. Abschaltprobleme Monitor schaltet sich aus und wieder ein Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist.
Seite 48
Trennen Sie das Upstream-Kabel zum Computer ab, schließen Sie es anschließend wieder an. Trennen Sie USB-Peripheriegeräte (Downstream-Anschluss) ab, schließen Sie diese anschließend wieder an. Starten Sie den Computer neu. Dell™ Soundbar-Probleme Allgemeine Symptome Was Ihnen auffällt Lösungsvorschläge Kein Ton Soundbar wird mit nicht Strom versorgt - Den Power-/Lautstärkereglerknopf auf der Sound-Leiste in Uhrzeigerrichtung in die Mittelposition drehen.
Dell-Produktkatalog finden. Dell bietet mehrere Online und auf Telefon basierende Support- und Service-Optionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind. So kontaktieren Sie Dell zwecks Fragen zum Verkauf, technischem Support oder Kundendienst: Besuchen Sie support.dell.com.
2. Versuchen Sie nach dem Installieren der Treiber für Ihren Grafik-Adapter noch einmal die Auflösung auf 1920 x 1080 (für U2212HM) einzustellen. HINWEIS: Ist es nicht möglich die Auflösung auf 1920 x 1080 (für U2212HM) einzustellen, dann nehmen Sie bitte mit Dell™ Kontakt auf, um sich nach einem Grafik-Adapter, der diese Auflösungen unterstützt, zu erkundigen.
Seite 51
Zurück zur Inhaltsseite Einstellen des Monitors Dell™ U2212HM Monitor Wenn Sie einen Nicht-Dell™ Desktop-, Notebook-Computer bzw. Grafikkarte haben ® ® Unter Windows Vista oder Windows 1. Rechtsklicken Sie auf den Desktop, klicken Sie dann auf Anpassen. 2. Klicken Sie anschließend auf Anzeige.
