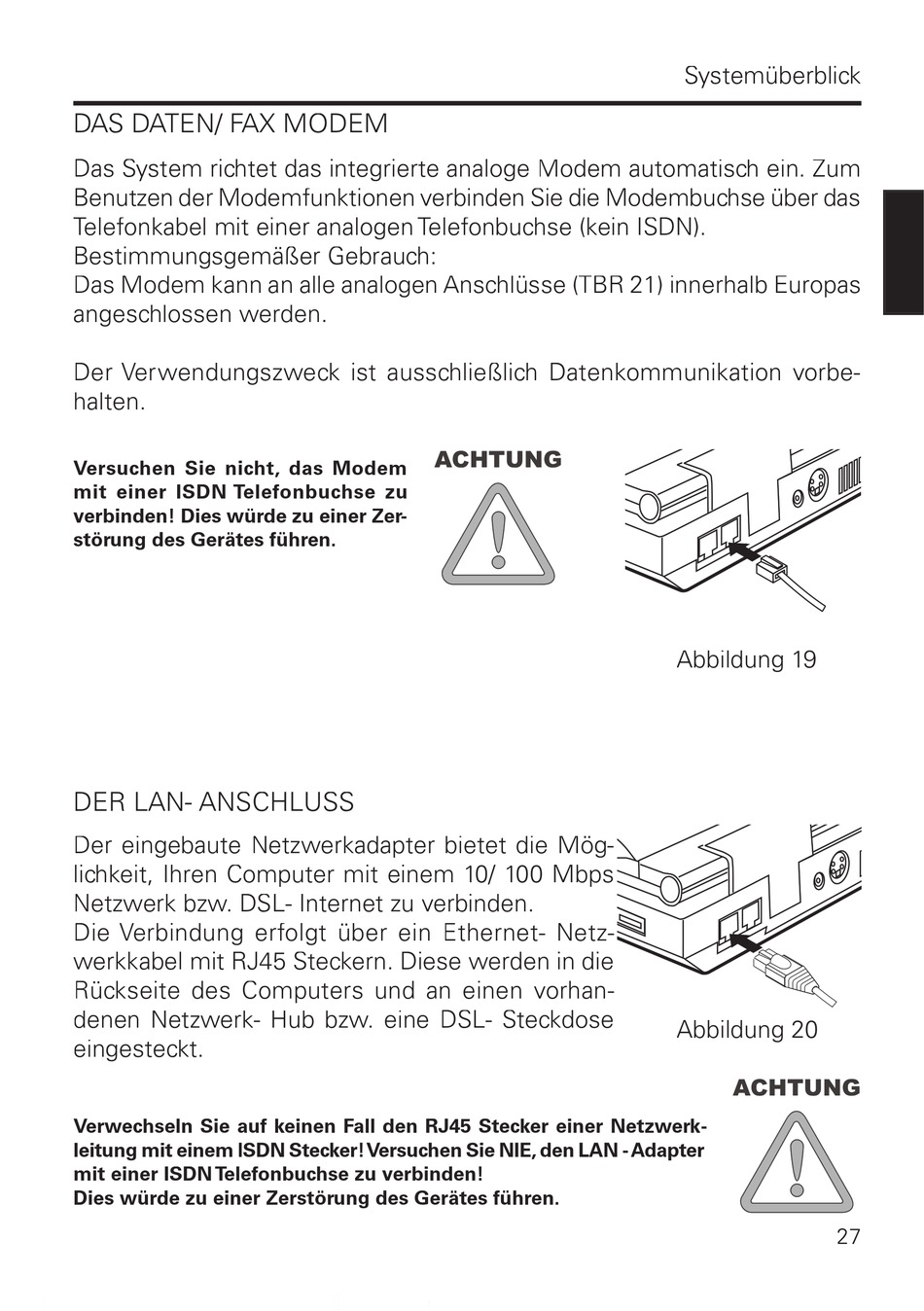

DAS DATEN/ FAX MODEM
Das System richtet das integrierte analoge Modem automatisch ein. Zum
Benutzen der Modemfunktionen verbinden Sie die Modembuchse über das
Telefonkabel mit einer analogen Telefonbuchse (kein ISDN).
Bestimmungsgemäßer Gebrauch:
Das Modem kann an alle analogen An schlüs se (TBR 21) in ner halb Europas
angeschlossen werden.
Der Verwendungszweck ist ausschließlich Datenkommunikation vor be -
hal ten.
Versuchen Sie nicht, das Mo dem
mit einer ISDN Te le fon buch se zu
ver bin den! Dies würde zu einer Zer-
stö rung des Gerätes füh ren.
DER LAN ANSCHLUSS
Der eingebaute Netzwerkadapter bietet die Mög-
lich keit, Ihren Com pu ter mit einem 10/ 100 Mbps
Netzwerk bzw. DSL Internet zu verbinden.
Die Verbindung erfolgt über ein Ethernet Netz-
werk ka bel mit RJ45 Steckern. Diese werden in die
Rückseite des Computers und an einen vorhan-
denen Netzwerk Hub bzw. eine DSL Steck do se
eingesteckt.
Verwechseln Sie auf keinen Fall den RJ45 Stecker einer Netz werk -
lei tung mit einem ISDN Stecker! Versuchen Sie NIE, den LAN Adapter
mit einer ISDN Te le fon buch se zu verbinden!
Dies würde zu einer Zerstörung des Gerätes führen.
�������
Systemüberblick
Abbildung 19
Ab bil dung 20
�������
27
