Fusion Apollo RA770 Installationsanweisugen

Apollo RA770 Installationsanwei-
™
sungen
Wichtige Sicherheitsinformationen
Wenn Sie die Warnungen und Vorsichtshinweise nicht
beachten, könnte es zu Personenschäden, Schäden am Schiff
oder zu einer schlechten Leistung des Produkts kommen.
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Das Gerät muss gemäß diesen Anweisungen installiert werden.
Beginnen Sie erst mit der Installation dieses Produkts, wenn Sie
die Stromversorgung des Boots getrennt haben.
Bevor Sie das Produkt mit Strom versorgen, stellen Sie sicher,
dass es ordnungsgemäß geerdet ist. Folgen Sie dazu den
Anweisungen in der Anleitung.
Tragen Sie zum Vermeiden möglicher Personenschäden beim
Bohren, Schneiden und Schleifen immer Schutzbrille,
Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden immer, was sich auf
der anderen Seite der Oberfläche befindet, um Schäden am
Boot zu vermeiden.
Verwenden Sie das Radio beim Bohren der Montagelöcher nicht
als Schablone, da es dadurch zu Schäden am Glasdisplay und
zum Erlöschen der Garantie kommen kann. Sie müssen die
mitgelieferte Schablone verwenden, um die Montagelöcher
ordnungsgemäß zu bohren.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, wenden Sie sich an den Support von Fusion
Lieferumfang
• Einbaudichtung
• Vier selbstschneidende 4,2-mm-Schrauben (Größe 8)
• Zwei Schraubenabdeckungen
• Kabelbaum für Stromversorgung und Lautsprecher
• Kabelbäume für Aux-Eingang, Line-Ausgang und Subwoofer-
Ausgang
• 2 m (6 Fuß) lange NMEA 2000
• Staubschutz
Erforderliches Werkzeug
• Kreuzschlitzschraubendreher
• Elektrische Bohrmaschine
• Bohrer (die Größe variiert je nach Material der Oberfläche
und den verwendeten Schrauben)
• Multifunktionswerkzeug oder Stichsäge
• Seewassertaugliches Dichtungsmittel auf Silikonbasis
(optional)
Januar 2021
®
WARNUNG
ACHTUNG
HINWEIS
® Stichleitung
Hinweise zur Montage
• Sie müssen das Radio auf einer ebenen Oberfläche mit einer
guten Luftzirkulation an der Rückseite des Radios montieren,
um einen Wärmeabzug zu ermöglichen.
• Wenn Sie das Radio an einem Ort installieren, der evtl.
Wasser ausgesetzt ist, muss es in einem Winkel von bis zu
45 Grad unter oder 15 Grad über der Horizontalebene
montiert werden.
• Wenn Sie das Radio an einem Ort installieren, der evtl.
Wasser ausgesetzt ist, muss das Kabel eine Tropfschleife
aufweisen, damit Wasser vom Kabel abtropfen kann und
Schäden am Radio vermieden werden.
• Wenn eine Montage des Radios an der Außenseite des
Boots erforderlich ist, müssen Sie es an einem Ort
montieren, der sich weit oberhalb der Wasserlinie und nicht
unter Wasser befindet und an dem es nicht durch Docks,
Pfeiler oder andere Teile beschädigt werden kann.
• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, sollte der Abstand zwischen dem Radio und einem
Kompass mindestens 15 cm (5,9 Zoll) betragen.

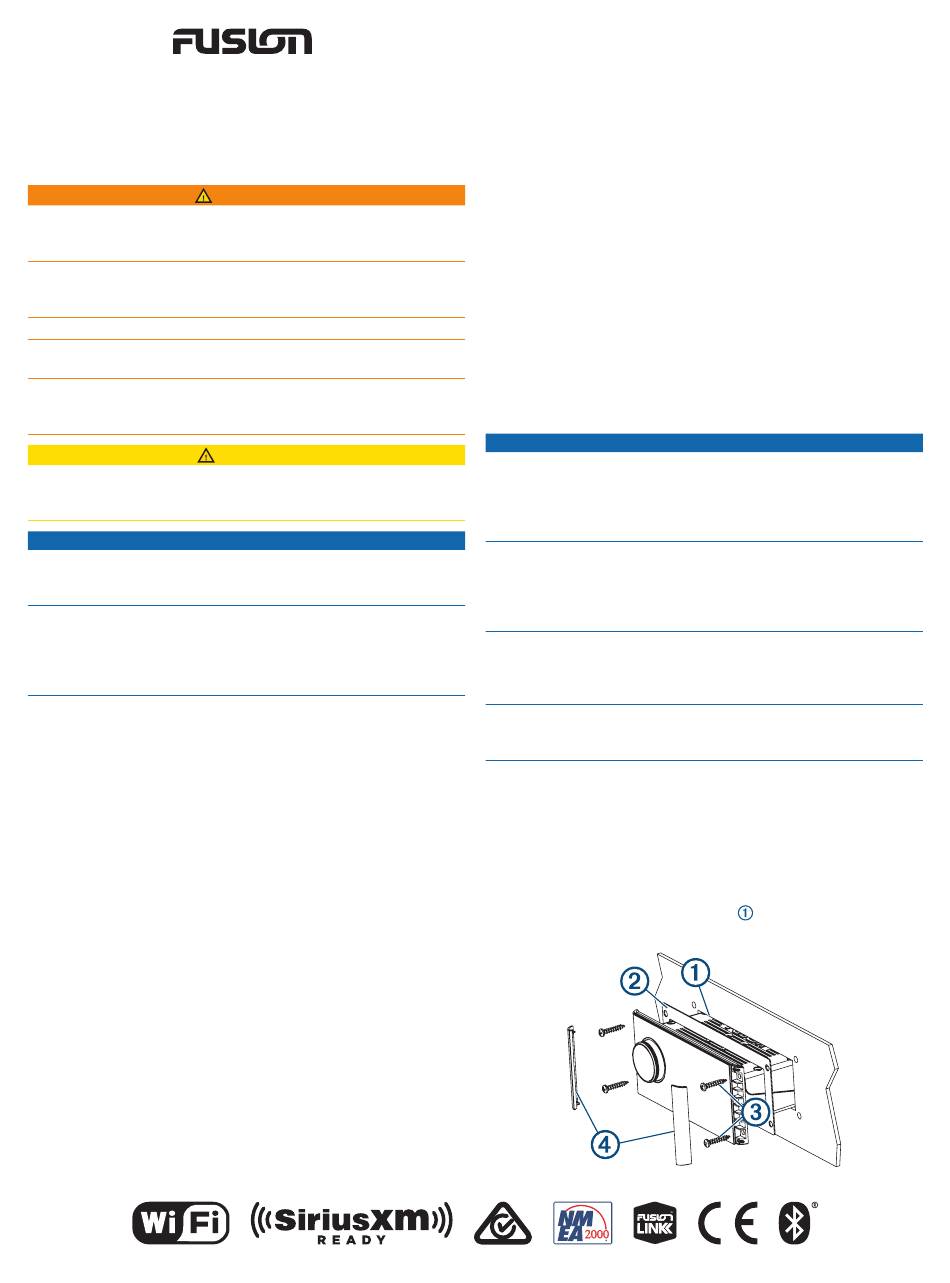

Montieren des Radios
Verwenden Sie das Radio beim Bohren der Montagelöcher nicht
als Schablone, da es dadurch zu Schäden am Glasdisplay und
zum Erlöschen der Garantie kommen kann. Sie müssen die
mitgelieferte Schablone verwenden, um die Montagelöcher
ordnungsgemäß zu bohren.
Gehen Sie beim Schneiden des Ausschnitts für das Radio
vorsichtig vor. Zwischen Gehäuse und Montagelöchern besteht
nur ein geringer Abstand. Wird der Ausschnitt zu groß
geschnitten, könnte die Stabilität des Radios nach der Montage
beeinträchtigt sein.
Seien Sie bei der Installation des Radios in einem
Aluminiumboot oder einem Boot mit leitfähigem Rumpf
vorsichtig, wenn das elektrische System vom Rumpf isoliert sein
muss.
Tragen Sie kein Schmiermittel auf die Schrauben auf, wenn Sie
das Radio an der Montagefläche befestigen. Schmiermittel
® .
können das Gehäuse des Radios beschädigen.
Damit Sie das Radio an einer neuen Stelle auf der
Montagefläche montieren können, müssen Sie zunächst
entsprechend den Hinweisen zur Montage einen Montageort
auswählen.
1
Bringen Sie die Schablone an der Montagefläche an.
2 Bohren Sie ein Loch in der Ecke der gestrichelten Linie auf
der Schablone.
3 Schneiden Sie die Montagefläche
der gestrichelten Schablonenlinie aus.
GUID-21C6C2B1-A013-4F54-8201-0015D54B9856 v5
HINWEIS
entlang der Innenseite
