Fusion Apollo SRX400 Installationsanweisungen

Apollo SRX400 – Installationsanwei-
™
sungen
Wichtige Sicherheitsinformationen
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Tragen Sie zum Vermeiden möglicher Personenschäden beim
Bohren, Schneiden und Schleifen immer Schutzbrille,
Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden immer, was sich auf
der anderen Seite der Oberfläche befindet, um Schäden am
Boot zu vermeiden.
Lieferumfang
• Einbaudichtung
• Montageschablone
• Vier selbstschneidende 4,2-mm-Schrauben (Größe 8)
• Zwei Schraubenabdeckungen
• Kabelbaum für Stromversorgung, Lautsprecher, Line-
Ausgang und Subwoofer-Ausgang
Erforderliches Werkzeug
• Kreuzschlitzschraubendreher
• Elektrische Bohrmaschine
• Bohrer (die Größe variiert je nach Material der Oberfläche
und den verwendeten Schrauben)
• Multifunktionswerkzeug oder Stichsäge
• Seewassertaugliches Dichtungsmittel auf Silikonbasis
(optional)
Hinweise zur Montage
• Sie müssen das Radio auf einer ebenen Oberfläche mit einer
guten Luftzirkulation an der Rückseite des Radios montieren,
um einen Wärmeabzug zu ermöglichen.
• Wenn Sie das Radio an einem Ort installieren, der evtl.
Wasser ausgesetzt ist, müssen Sie es in einem Winkel von
bis zu 45 Grad zur Horizontalebene montieren.
• Wenn Sie das Radio an einem Ort installieren, der evtl.
Wasser ausgesetzt ist, achten Sie darauf, dass das Kabel
eine Tropfschleife hat, damit Wasser vom Kabel abtropfen
kann und Schäden am Radio vermieden werden.
• Wenn eine Montage des Radios an der Außenseite des
Schiffs erforderlich ist, müssen Sie es an einem Ort
montieren, der sich weit oberhalb der Wasserlinie und nicht
unter Wasser befindet und an dem es nicht durch Docks,
Pfeiler oder andere Teile beschädigt werden kann.
• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, muss der Abstand zwischen dem Radio und einem
Kompass mindestens 10 cm (3,9 Zoll) betragen.
Januar 2021
®
WARNUNG
ACHTUNG
HINWEIS
Montieren des Radios
Verwenden Sie das Radio beim Bohren der Montagelöcher nicht
als Schablone, da es dadurch zu Schäden am Glasdisplay und
zum Erlöschen der Garantie kommen kann. Sie müssen die
mitgelieferte Schablone verwenden, um die Montagelöcher
ordnungsgemäß zu bohren.
Gehen Sie beim Schneiden des Ausschnitts für das Radio
vorsichtig vor. Zwischen Gehäuse und Montagelöchern besteht
nur ein geringer Abstand. Wird der Ausschnitt zu groß
geschnitten, könnte die Stabilität des Radios nach der Montage
beeinträchtigt sein.
Seien Sie bei der Installation des Radios in einem
Aluminiumboot oder einem Boot mit leitfähigem Rumpf
vorsichtig, wenn das elektrische System vom Rumpf isoliert sein
muss.
Tragen Sie kein Schmiermittel auf die Schrauben auf, wenn Sie
das Radio an der Montagefläche befestigen. Schmiermittel
können das Gehäuse des Radios beschädigen.
Damit Sie das Radio an einer neuen Stelle auf der
Montagefläche montieren können, müssen Sie zunächst
entsprechend den Hinweisen zur Montage einen Montageort
auswählen.
1
Bringen Sie die Schablone an der Montagefläche an.
2
Bohren Sie ein Loch in der Ecke der gestrichelten Linie auf
der Schablone.
3
Schneiden Sie die Montagefläche
der gestrichelten Schablonenlinie aus.
4
Vergewissern Sie sich, dass die Montagelöcher am Radio auf
die Vorbohrungen der Schablone ausgerichtet sind.
5
Bringen Sie mit einem für die Montagefläche und den
Schraubentyp geeigneten Bohrer die Vorbohrungen an.
6
Entfernen Sie die Schablone von der Montagefläche.

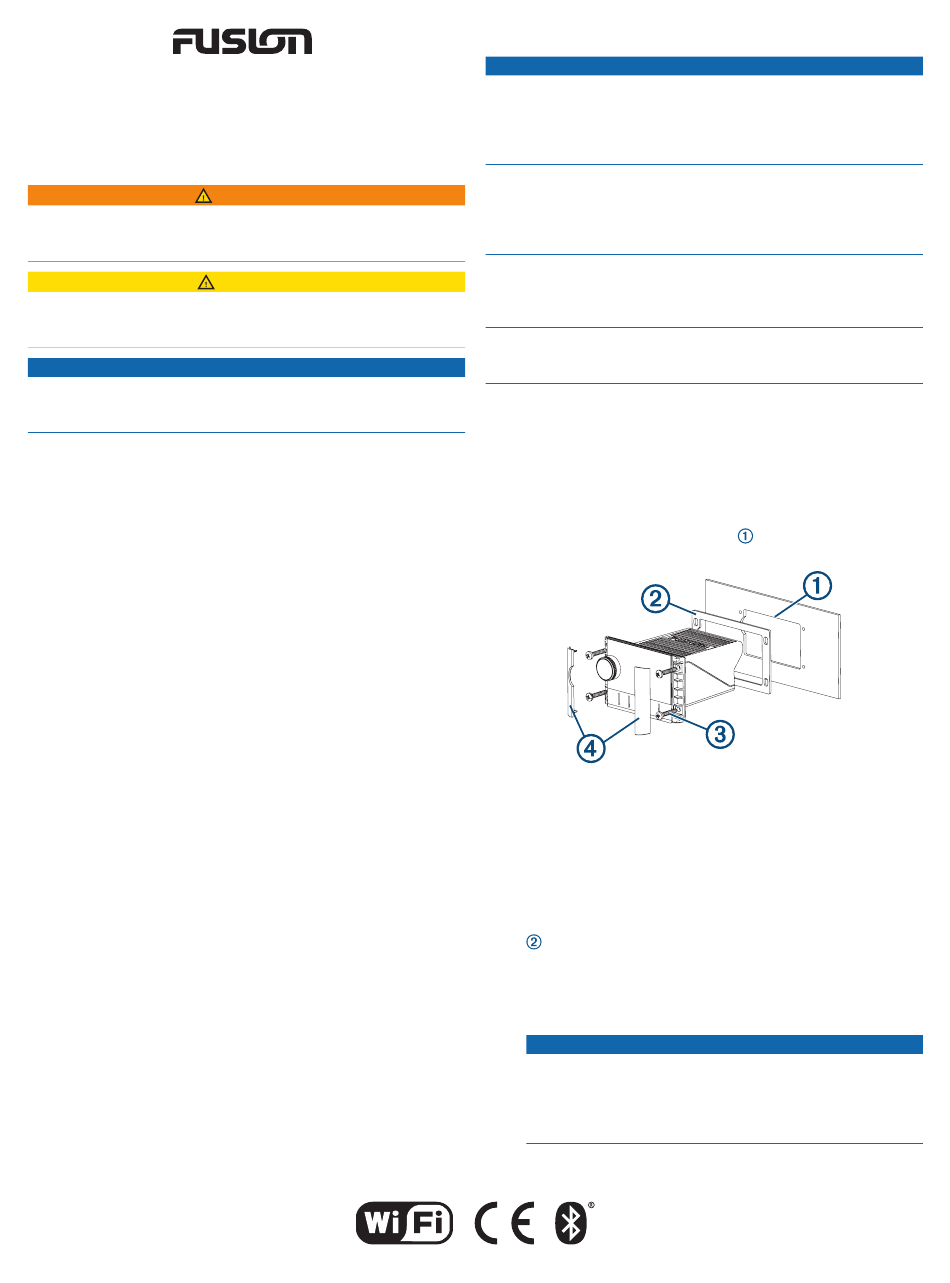

7 Führen Sie einen der folgenden Schritte aus:
• Wenn Sie das Radio an einem trockenen Standort
installieren, bringen Sie die mitgelieferte Einbaudichtung
an der Rückseite des Radios an.
• Wenn Sie das Radio an einem Standort montieren, der
Wasser ausgesetzt ist, tragen Sie um den Ausschnitt
seewassertaugliches Dichtungsmittel auf der
Montagefläche auf.
Installieren Sie die mitgelieferte Einbaudichtung nicht,
wenn Sie Dichtungsmittel auf die Montagefläche
aufgetragen haben. Bei gleichzeitiger Verwendung von
Dichtungsmittel und Einbaudichtung wird die
Wasserbeständigkeit reduziert.
GUID-FF0E2FF3-6582-49AF-A641-C26455B2A8CF v4
HINWEIS
entlang der Innenseite
HINWEIS
