Mechanische Installation
5.2
i
5.3
Die thermoIMAGER TIM Kamera wird mit mehreren verschiedenen Objektiven angeboten
gig von der Kameravariante).

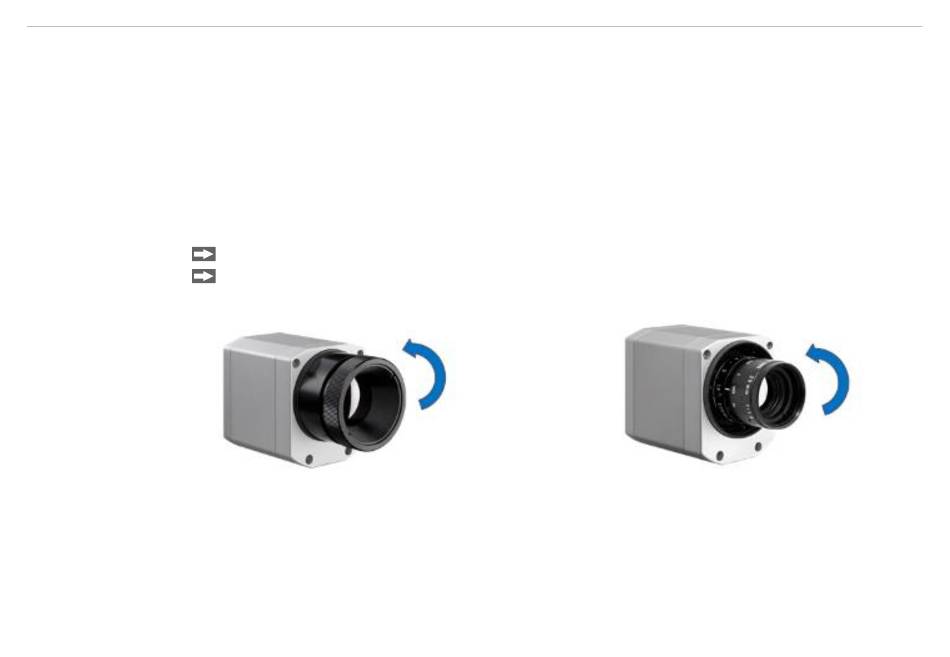

Abb. 11 Objektiv wechseln für TIM 160S / TIM QVGA/
TIM 640 VGA
Um bestmögliche Messungen zu erzielen, ist beim Einsetzen des Objektivs in das Kameragehäuse darauf zu
achten, dass das Label auf dem Objektiv parallel zu dem Label vom Gehäuse eingeschraubt wird.
1) Bei einem zusätzlich erworbenen Objektiv für die TIM M-05 / TIM M-1 ist der dazugehörige Schutztubus mit
dabei.
thermoIMAGER TIM
Zubehör für hohe Umgebungstemperaturen - Cooling Jacket Advanced
Das CoolingJacket Advanced ist als Standard-Version und Extended-Version erhältlich.
Die Infrarotkamera TIM kann in einer Umgebungstemperatur bis zu 50 °C (bis zu 70 °C mit TIM QVGA-
HD / TIM QVGH-G7) eingesetzt werden. Für höhere Umgebungstemperaturen (bis 315 °C) bieten wir für
die Kamera das CoolingJacket Advanced (Kühlgehäuse) an. Detaillierte Informationen erhalten Sie im
Anhang, siehe A 2
und in der Installationsanleitung.
Objektiv wechseln
Um ein Objektiv zu wechseln, drehen Sie es wie unten gezeigt aus seiner Befestigung.
Drehen Sie bei der TIM M-1 und TIM M-05 zunächst das Schutzrohr
ab, siehe Abb. 12.
Abb. 12 Objektive wechseln für TIM M-1 und
TIM M-05
(Objektive abhän-
1
Seite 41
