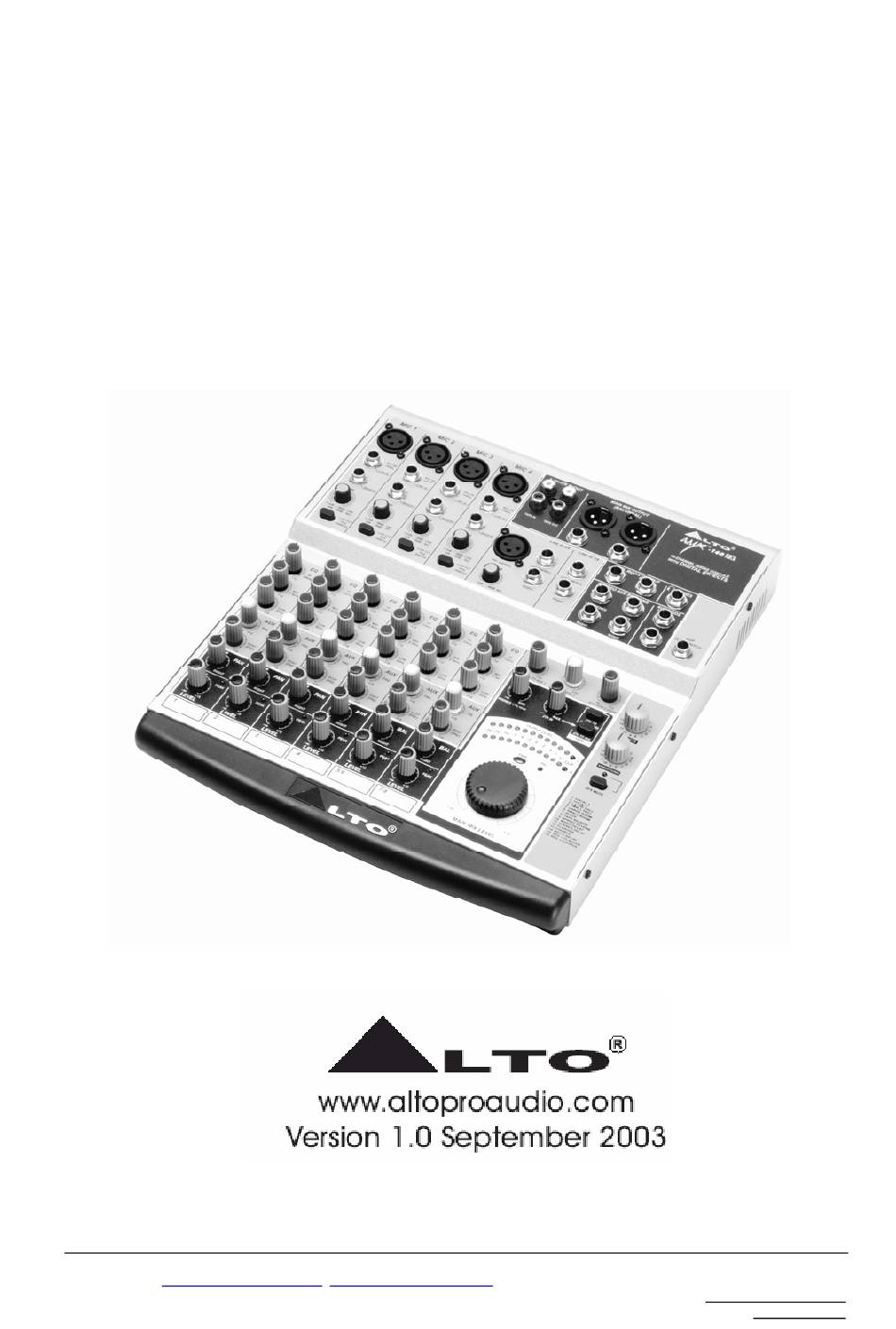

Alto AMX 140
Alto AMX 140 FX
14-Kanal-Mischpult mit
digital-Effekt
Bedienungsanleitung
Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0
www.proeldeutschland.de,
Österreich:
Music Import Langgasse 114
Schweiz:
Go Wild AG
DEUTSCH
info@proeldeutschland.de
A-6830 Rankweil
Sihlbruggstrasse 148 CH-6342 Baar
Tel.: +43 5522 42124
www.musicimport.com
Tel.: +41 41 7663700
www.gowild.ch
- 1 -
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Alto AMX 140
Inhaltszusammenfassung für Alto AMX 140
- Seite 1 Alto AMX 140 Alto AMX 140 FX 14-Kanal-Mischpult mit digital-Effekt Bedienungsanleitung DEUTSCH Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com Schweiz: Go Wild AG Sihlbruggstrasse 148 CH-6342 Baar Tel.: +41 41 7663700...
-
Seite 2: Sicherheitssymbole
WICHTIGE SICHERHEITS- UND INSTALLATIONSHINWEISE SICHERHEITSSYMBOLE Dieses Symbol zeigt an, das nicht isolierte, Netzspannung führende Teile im Inneren des Gerätes vorhanden sind. Diese Spannungen sind hoch genug, um einen elektrischen Schlag zu verursachen. Dieses Symbol verweist auf wichtige Betriebs- oder Wartungshinweise in der zum Gerät gehörenden Literatur. -
Seite 3: Allgemeine Hinweise
14. Sofern Sitzbänke, Befestigungen und/oder anderes Zubehör mitgeliefert oder zusätzliches Extra- Zubehör lieferbar ist, muss darauf geachtet werden, dass derartiges Zubehör korrekt und stabil montiert bzw. angebracht wird. 15. Elektromagnetische Störungen (RFI). In diesem elektronischen Gerät kommt digitale Technologie zur Anwendung, welche den Radio/TV-Empfang stören könnte;... - Seite 4 Vorwort Vielen Dank, dass Sie sich für ein Alto Pro Audio Produkt entschieden haben und uns Ihr Vertrauen geschenkt haben. Für uns von Alto Pro Audio sind Musik, Sounds und das Produzieren von Audio- Geräten mehr als nur ein Job. In erster Linie sehen wir unsere Arbeit als Passion an, oder vielleicht besser gesagt, sogar als Obsession.
-
Seite 5: Inhaltsverzeichnis
4.26. Geräte Rückseite……………………. 5. Installation und Verbindungen…………… 6. Blockschaltbild……………………………... 7. Technische Daten………………………… 8. Garantie und Gewährleistung…………… 9. Preset - Liste (Digital Effekt AMX 140 FX) Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich:... -
Seite 6: Einführung
Ausgänge: Control-Room und Kopfhörer-Ausgang. Das bedeutet, dass Sie insgesamt 14 Eingänge an Ihrem Alto AMX 140/FX zur Verfügung haben. Das AMX 140 FX ist mit einem 24 Bit dgital Effekt ausgestattet, welches 256 Effekte zur Verfügung stellt. Ihr Mixer ist so aufgebaut, dass er sehr leicht zu bedienen ist. Selbstverständlich werden wir Sie trotzdem mit dieser Anleitung noch einmal durch alle Sektionen des Mischpultes führen und Ihnen eine detaillierte Anleitung geben, damit Sie alle... -
Seite 7: Features
• LED Meter zum Anzeigen des Output-Signals • Symmetrische Ausgänge XLR oder Klinke Das AMX 140 FX ist mit zusätzlichen Features ausgestattet: • 24 Bit digital Effekt Prozessor Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de,... -
Seite 8: Startklar
Lautstärken-Regler herunter gedreht sind. Das verhindert ungewollte Beschädigungen an Ihren Lautsprechern und ungewollte hohe Lautstärke. 3. Wenn Sie den AMX 140/FX mit einer Musikanlage betreiben wollen, achten Sie darauf, dass Sie nach dem Verkabeln der Geräte erst das Mischpult und dann die Endstufe einschalten. -
Seite 9: Das Pult In Seinen Einzelheiten
4. Das Pult in seinen Einzelheiten AMX 140 Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com Schweiz: Go Wild AG Sihlbruggstrasse 148 CH-6342 Baar Tel.: +41 41 7663700... - Seite 10 AMX 140 FX Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com Schweiz: Go Wild AG Sihlbruggstrasse 148 CH-6342 Baar Tel.: +41 41 7663700 www.gowild.ch...
-
Seite 11: Mono/Mic Kanäle
4.1 Mono/Mic Kanäle (1) Es handelt sich hierbei um die Kanäle 1- 4. Sie können hier symmetrische Mikrofone an den XLR-Eingang anschließen. An die Klinken-Eingänge können Sie ebenfalls ein Mikrofon oder ein anderes Line-Instrument anschließen. Sie sollten niemals ein unsymmetrisches Mikrofon an den XLR-Eingang anschließen. -
Seite 12: Stereo - Eingänge
4.5 Stereo Inputs (6) Die Kanäle 5-8 sind Stereo-Kanäle, wobei Kanal 5 auch als XLR-Mikrofon-Kanal benutzt werden kann, dann sind allerdings die Stereo-Kanäle 5-6 außer Funktion. Im Stereo-Betrieb werden die Kanäle 5 und 6 und die Kanäle 7 und 8 jeweils zu einem Paar zusammengelegt. -
Seite 13: Aux Sends Regler
4.10 Quellen – Lautstärkenregler (13) Mit dem Level-Regler kann man die Lautstärke einzelner Signalquelle einstellen. Achten Sie darauf, dass wenn eine Tonquelle an den AMX 140/FX angeschlossen wird, der Level-Regler die geringste Verstärkung anzeigt (∞), um Defekte an Lautsprechern zu verhindern. -
Seite 14: Ausgangs- Lautstärkenregler
Die 12 LED Anzeige pro Kanal zeigt Ihnen in dB, die Ausgangslautstärke an, die zu den Main/Hauptausgängen geht. 4.13 Netz LED (16) Diese LED zeigt Ihnen an, ob AMX 140/FX mit Spannung versorgt wird, bzw eingeschaltet ist. 4.14 Mikrofon Speisespannungs LED (17) Diese LED signalisiert Ihnen die zugeschaltete Phantom Power. -
Seite 15: Aux Return Regler
AUX 1 zugemischt werden. Dient z.B. dafür, wenn der Monitor Sound auf der Bühne mit einem externen Effekt zu hören sein soll. Anwendung AMX 140 FX (23): Der AUX RETURN 2 hingegen kann über das Potentiometer AUX2DFX TO AUX 1 dem AUX 1 Signal zu gemischt werden. -
Seite 16: Bit Digital Effect (Amx 140 Fx)
Verstärker-Anlage. 4.23 24 BIT Digital Effekt (AMX 140 FX) Presets (28) Mit diesem Regler können Sie den gewünschten Effekt einstellen. Zur Verfügung stehen 16 verschiedene Effekte: Reverb, Mono- und Stereo Delay, Effekte mit Modulation, 2 Effektkombinationen. -
Seite 17: Summensignal Steckkontakt
5. Installation und Verbindungen Nun haben Sie es geschafft. Wenn Sie aufmerksam diese Bedienungsanleitung gelesen haben, dann steht einer erfolgreichen Nutzung des AMX 140/FX nichts mehr im Wege. Um aber sicher zu gehen, sollten Sie die unten stehende Check-Liste immer für jeden Kanal durchgehen, damit wirklich nichts schief gehen kann. - Seite 18 • Schließen Sie ein Signal an den Eingang an. • Drehen Sie vorsichtig den Regler (Trim) für die Eingangsverstärkung des gewünschten Kanals auf. Die Peak LED sollte nur gelegentlich aufleuchten. Es steht nun noch genug Pegel zur Verfügung, bis der Eingang wirklich anfängt zu verzerren.
- Seite 19 Mit der nachfolgend aufgeführten Steckerbelegung kann die INSERT Buchse Ihres Mischpultes als DIRECT OUT (Recording) genutzt werden, ohne den Signalfluß zu unterbrechen. Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com...
- Seite 20 Das unten gezeigte Schaubild zeigt den Aufbau und die Steckerbelegung eines Y- Kabels. Dieses verwendet man, um einen externen Prozessor (z.B. Effektgerät) in den Signalweg zu integrieren. Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich: Music Import Langgasse 114...
-
Seite 21: Blockschaltbild
6. Blockschaltbild Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com Schweiz: Go Wild AG Sihlbruggstrasse 148 CH-6342 Baar Tel.: +41 41 7663700 www.gowild.ch - 21 -... -
Seite 22: Technische Daten
7.Technische Daten: Symmetrisch Mikrofon-Eingänge: Frequenzgang: 10Hz bis 55kHz +/- 3dB Verzerrung/Klirrfaktor (THD & N): 0.005% bei +4dBu, 1KHz Vorstufen-Regulierungs-Bereich: 0dB bis 44dB (MIC) SNR (Signal zu Rausch Ratio) 115dB Symmetrisch Line-Eingang: Frequenzgang: 10Hz bis 55KHz +/- 3dB Verzerrung/Klirrfaktor (THD & N): 0.0005% bei +4dBu 1KHz Empfindlichkeitsbereich: +15dBu bis –45dBu... -
Seite 23: Garantie Und Gewährleistung
8. Garantie und Gewährleistung Für alle Alto-Geräte, die in Deutschland, Österreich oder der Schweiz über die genannten gekauft wurden, gelten die landesüblichen, aktuellen gesetzlichen Gewährleistungs- und Garantie-Bestimmungen Sollten Sie Fragen oder Anregungen zu unseren Produkten haben, wenden Sie sich bitte an folgende Adresse:... -
Seite 24: Preset - Liste (Digital Effekt Amx 140 Fx)
9. Preset - Liste Digital Effekt (AMX 140 FX) Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com Schweiz: Go Wild AG Sihlbruggstrasse 148 CH-6342 Baar Tel.: +41 41 7663700... - Seite 25 Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com Schweiz: Go Wild AG Sihlbruggstrasse 148 CH-6342 Baar Tel.: +41 41 7663700 www.gowild.ch - 25 -...
- Seite 26 Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com Schweiz: Go Wild AG Sihlbruggstrasse 148 CH-6342 Baar Tel.: +41 41 7663700 www.gowild.ch - 26 -...
- Seite 27 Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com Schweiz: Go Wild AG Sihlbruggstrasse 148 CH-6342 Baar Tel.: +41 41 7663700 www.gowild.ch - 27 -...
- Seite 28 Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com Schweiz: Go Wild AG Sihlbruggstrasse 148 CH-6342 Baar Tel.: +41 41 7663700 www.gowild.ch - 28 -...
- Seite 29 Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com Schweiz: Go Wild AG Sihlbruggstrasse 148 CH-6342 Baar Tel.: +41 41 7663700 www.gowild.ch - 29 -...
- Seite 30 Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com Schweiz: Go Wild AG Sihlbruggstrasse 148 CH-6342 Baar Tel.: +41 41 7663700 www.gowild.ch - 30 -...
