Alto L-6 Bedienungsanleitung
6-kanal-mischpult mit digital-effekt
Inhaltsverzeichnis
Quicklinks

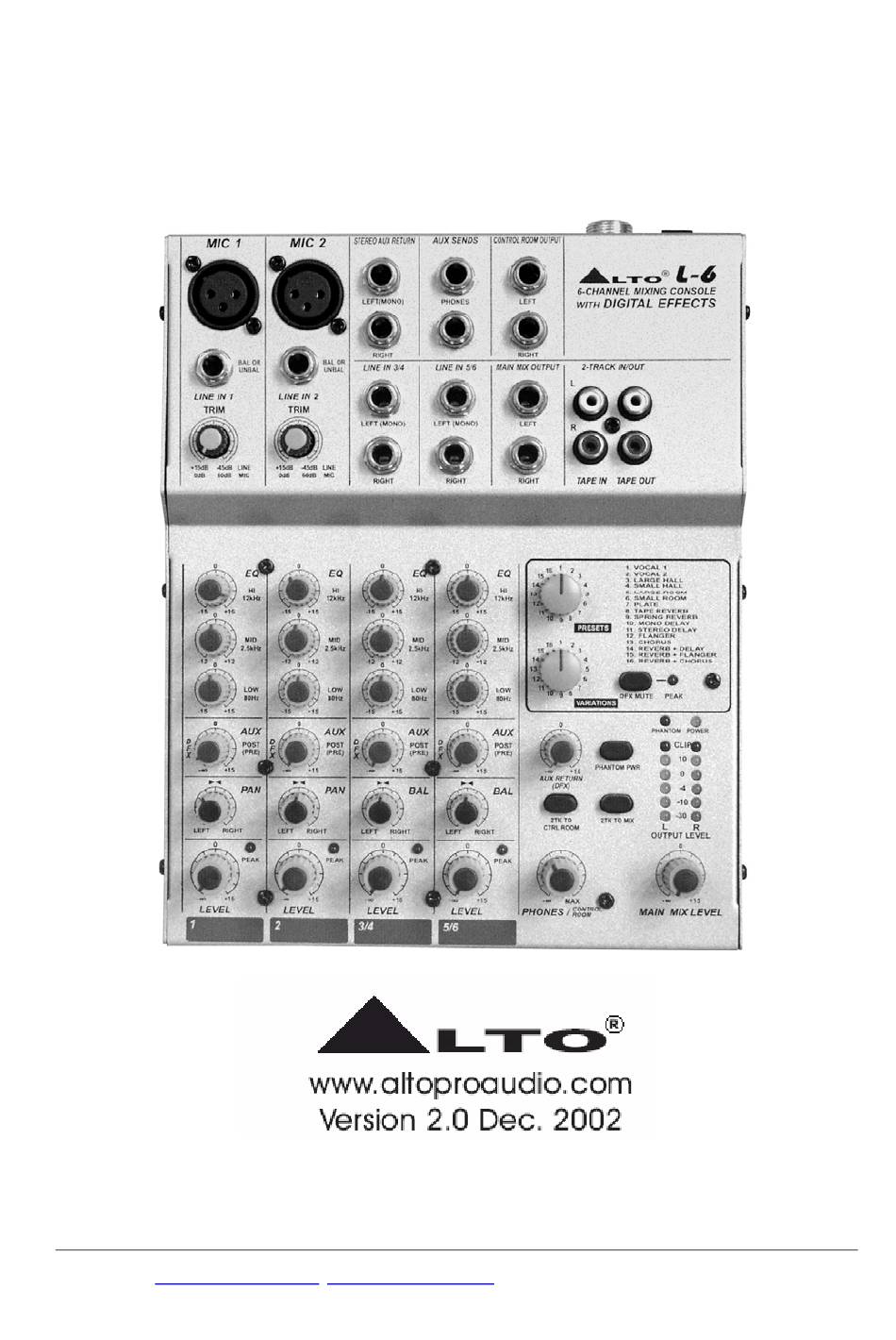

ALTO L-6
6-Kanal-Mischpult
mit Digital-Effekt
Bedienungsanleitung
Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0
www.proeldeutschland.de,
Österreich:
Music Import Langgasse 114
Schweiz:
Go Wild AG
info@proeldeutschland.de
A-6830 Rankweil
Sihlbruggstrasse 148 CH-6342 Baar
DEUTSCH
Tel.: +43 5522 42124
Tel.: +41 41 7663700
www.musicimport.com
www.gowild.ch
-1-
Inhaltsverzeichnis
Verwandte Anleitungen für Alto L-6
Inhaltszusammenfassung für Alto L-6
- Seite 1 ALTO L-6 6-Kanal-Mischpult mit Digital-Effekt Bedienungsanleitung DEUTSCH Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com Schweiz: Go Wild AG Sihlbruggstrasse 148 CH-6342 Baar Tel.: +41 41 7663700...
-
Seite 2: Allgemeine Hinweise
WICHTIGE SICHERHEITS- UND INSTALLATIONSHINWEISE HINWEISE BETREFFEND FEUERGEFAHR, ELEKTRISCHEN SCHLAG ODER VERLETZUNGSGEFAHR. Vor Benutzen des Gerätes alle Sicherheits- und Installationshinweise und die Erläuterungen der Symbole lesen. Dieses Gerät nicht in der Nähe von Wasser benutzen (beispielsweise in der Nähe von Schwimmbecken, Badewanne, Waschbecken;... - Seite 3 Vorwort Vielen Dank, dass Sie sich für ein Alto Pro Audio Produkt entschieden haben und uns Ihr Vertrauen geschenkt haben. Für uns von Alto Pro Audio sind Musik, Sounds und das Produzieren von Audio- Geräten mehr als nur ein Job. In erster Linie sehen wir unsere Arbeit als Passion an, oder vielleicht besser gesagt, sogar als Obsession.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis: 1. Einführung 2. Features 3. Startklar? 4. Das Pult in seinen Einzelheiten 5. Installation und Verbindungen 6. Pre-Set Liste 7. Technische Spezifikationen 8. Garantie und Gewährleistung Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich: Music Import Langgasse 114... -
Seite 5: Einführung
1. Einführung Ihr L-6 Mischpult ist mit vielen Features ausgestattet, die einzigartig in seiner Klasse sind: Es verfügt über 2 Mono Input-Kanäle mit Ultra Low Noise Mikrofon-Vorverstärkern und Phantom-Power, sowie 2 Stereo-Kanäle, jeder Kanal ist mit einem 3-Band- Equalizer für Höhen, Mitten und Bässen ausgestattet. Jeder Kanal besitzt einen Aux- Ausspielweg. - Seite 6 4. Wenn Sie das L-6 vom Netz nehmen möchten, vergewissern Sie sich, dass das Gerät erst ausgeschaltet wurde, bevor Sie den Netzstecker ziehen. 5. Zum Reinigen Ihres L-6 verwenden Sie bitte nur ein trockenes, sauberes Tuch. Vermeiden Sie, dass Flüssigkeiten in das Gerät kommen.
-
Seite 7: Das Pult In Seinen Einzelheiten
4. Das Pult in seinen Einzelheiten Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com Schweiz: Go Wild AG Sihlbruggstrasse 148 CH-6342 Baar Tel.: +41 41 7663700 www.gowild.ch... - Seite 8 Die Mono Mikrofon-Kanäle (1) Es handelt sich hierbei um die Kanäle 1-4. Sie können hier symmetrische Mikrofone an den XLR-Eingang anschließen. An die Klinken-Eingänge können Sie ebenfalls ein Mikrofon oder ein anderes Line-Instrument anschließen. Sie sollten niemals ein unsymmetrisches Mikrofon an den XLR-Eingang anschließen. Dies kann zum Defekt des kompletten Mischpultes führen.
- Seite 9 Stereo Inputs (3) Die Kanäle 3/4 und 5/6 sind symmetrische Stereo-Kanäle. Es handelt sich hierbei um Klinken-Eingänge. Wenn Sie nur den linken Kanal benutzen haben Sie automatisch einen Mono-Kanal. Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich:...
- Seite 10 Die 3-Band-Equalizer Der 3-Band-EQ ist speziell für die Bearbeitung von Breitband-Frequenzen gefertigt worden, um möglichst alle wichtigen Frequenzen effektiv bearbeiten zu können. Hi (4) Der Hi-Regler regelt die hohen Frequenzen des EQ´s. Man kann ihn benutzen, um z.B. hohe Frequenzen zu minimieren oder um sie zu verstärken. Sopran-Stimme oder Becken von Schlagzeugen können mit diesem Regler in den Vordergrund oder in den Hintergrund gesetzt werden.
- Seite 11 Ton-Signals verändert wird. PEAK (9) In dem L-6 wird das Audio-Signal durch verschiedene Stufen von Reglern gesendet und geht dann, bevor es zum Main-Ausgang gesendet wird, zur Peak-LED. Die Peak-LED warnt Sie davor, wenn dass Signal eine Lautstärke erreicht, die möglicherweise die Tonquelle verzerrt und negativ beeinflusst.
-
Seite 12: Phones/Control Room
LEVEL (10) Mit dem Level-Regler kann man die Lautstärke des einzelnen Kanals einstellen. Achten Sie darauf, wenn eine Tonquelle an den L-6 angeschlossen wird, dass der Level-Regler komplett zugedreht ist, um Defekte an Lautsprechern zu verhindern. Master Sektion Main Mix Level (11) Mit diesem Regler stellen Sie die gesamte Lautstärke ein, die zu den Main/Haupt-... -
Seite 13: Stereo Aux Return
Verbindung wird unterbrochen, wenn eine externe Signalquelle an den Aux-1-Return- Buchsen angeschlossen wird. POWER (18) Diese LED zeigt Ihnen an, ob Ihr L-6 eingeschaltet ist. PHANTOM-POWER (19) Diese LED zeigt Ihnen an, ob die Phantom-Power eingeschaltet ist. 24-Bit Digital Effekt Gerät Pre-Sets (19) Mit diesem Regler können Sie den gewünschten Effekt einstellen. - Seite 14 hin zu Mono- und Stereo-Echo -und Modulationseffekten. Außerdem gibt es noch einige Doppeleffekt-Kombinationen. FX-Level (20) Wenn Sie den richtigen Effekt mit dem Pre-Sets Regler ausgewählt haben, können Sie nun die Lautstärke mit dem FX-Regler regeln. Der Pegel kann zwischen 0 dB und 10 dB justiert werden.
- Seite 15 g, um z.B. ein MD oder MC-Recorder anzuschließen, um z.B. einen Mitschnitt aufzunehmen. STEREO-AUX-RETURN (25) Nutzen Sie die AUX-RETURN-Eingänge, um z.B. den Ausgang eines Effektgerätes einzuschleifen und es auf den Main-Mix zu geben. Alternativ können Sie den AUX- Return als zusätzlichen Stereo-Eingang benutzen. AUX-SEND(26) Dieser Ausgang wird benutzt, um das gesammelte Signal des AUX-Busses 1 an externe Geräte wie Effektgeräte oder Monitor-Anlagen zu senden.
-
Seite 16: Installation Und Verbindungen
5. Installation und Verbindungen Nun haben Sie es geschafft. Wenn Sie aufmerksam diese Bedienungsanleitung gelesen haben, steht einer erfolgreichen Nutzung Ihres L-6 nichts mehr im Wege. Um aber sicher zu gehen, sollten Sie die unten stehende Check-Liste immer für jeden Kanal durchgehen, damit wirklich nichts schief gehen kann. - Seite 17 Nun gehen Sie diesen Vorgang bei jedem anderen Kanal, den Sie benötigen von vorne durch. Bei der Master-Sektion kann der LED ruhig kurzfristig in den roten Bereich gehen. Dies können Sie mit dem Gesamtlautstärken Regler MAIN MIX regeln. b. Tipps für die Verkabelung Deutschland: Proel Deutschland GmbH, Kuhlmannstr.
-
Seite 18: Pre-Set Liste
6. Pre-Set Liste Eff.1 Variat Position Name (REVERB) Eff.2 Variat (FX) 1 Vibraflange Spring Rev. Waves 2 Funky Spring Rev. Funky style 3 Rockabilly Tape Rev. Slow & Soft Flanger 4 Bigstage Hall Rev. Solo Flanging 5 Vibrato4 Base Rev. Vibrato modul. -
Seite 19: Technische Daten
7. Technische Daten Mikrofon-Eingänge: Frequenzgang: 10Hz bis 55KHz +/- 3dB Verzerrung/Klirrfaktor (THD & N): 0.005% bei +4dBu, 1KHz Vorstufen-Regulierungs-Bereich: 0dB bis 60 dB (MIC) SNR (Signal zu Rausch Ratio) 115dB Line-Eingang: elektrisch symmetriert Frequenzgang: 10Hz bis 55KHz +/- 3dB Verzerrung/Klirrfaktor (THD & N): 0.005% bei +4dBu 1KHz Empfindlichkeitsbereich: +15dBu bis -45dBu... -
Seite 20: Garantie Und Gewährleistung
8. Garantie und Gewährleistung Für alle Alto-Geräte, die in Deutschland, Österreich oder der Schweiz über die genannten Händler gekauft wurden, gelten die landesüblichen, aktuellen gesetzlichen Gewährleistungs- und Garantie-Bestimmungen. Sollten Sie Fragen oder Anregungen zu unseren Produkten haben, wenden Sie sich...
