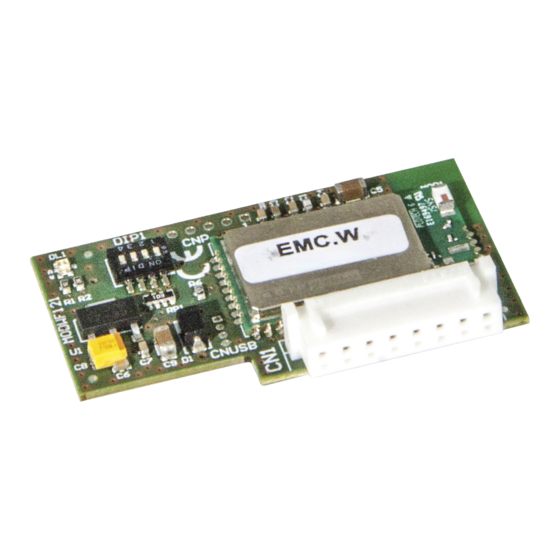

Installationsanleitung
EMC.W
WLAN-Verbindungsmodul

Werbung

loading

Verwandte Anleitungen für Vimar ELVOX EMC.W

Inhaltszusammenfassung für Vimar ELVOX EMC.W

  • Seite 1 Installationsanleitung EMC.W WLAN-Verbindungsmodul...

  • Seite 2: Dip-Schalter-Funktionen

    ECR.W Beschreibung WLAN-Modul für die Verbindung von Steuergeräten und Empfängern der Serie .W mit Smartphones und Tablets An- droid und iOS über App, und zwar mittels entfernter Verbindung für die dem Endbenutzer dedizierte App By-gate und mittels entfernter sowie lokaler Verbindung für die dem Installateur dedizierte App By-gate Pro. Verbindung Das Modul an den Stecker CNX1 auf den Leiterplatten der Serie .W anschließen.

  • Seite 3: Parameterbeschreibung

    ECR.W Alternativ ist die direkte Einwahl in die Seite Moduleinstellungen mit einem beliebigen Browser möglich, indem in der Adressleiste die IP-Adresse des Moduls eingegeben wird: - in lokaler Funktionsweise (Werkseinstellung) mit als Access Point wirkendem Modul reicht die Verbindung mit dem vom Modul angelegten Netz und die Eingabe der IP-Adresse 192.168.1.1 aus.
  • Seite 4 ECR.W Seite Access Point Parameter Werte Beschreibung Name des vom Modul angelegten WLAN-Netzes. SSID Freie Wahl Zweck Identifizierbarkeit sollte der werkseitige Name belassen werden. Channel 1÷11 Verwendeter Kommunikationskanal (Werkseinstellung 11). OPEN: Keine Sicherheit (jeder kann sich verbinden). Security WPA-PSK WPA-PSK-Schutz (Werkseinstellung). Passwort für die Verbindung mit dem vom Modul angelegten WLAN-Netz. Password Freie Wahl Das Passwort muss Buchstaben und Ziffern (keine Sonderzeichen) enthalten und...
  • Seite 5 ECR.W Seite Station (Client) Falls das Modul an einer bereits in die Cloud eingebundenen Leiterplatte installiert ist, muss zum Einloggen in das Modul das vom Administrator bei der Einbindung (während des Vorgangs "Zugang als Administrator hinzufügen" mit App By-gate) eingegebene Gerätepasswort bekannt sein: Nach dem Login können die Einstellungen aufgerufen werden.
  • Seite 6 ECR.W Cloud-Einstellungen In dieser Karte sind die Einstellungen für die Verbindung des Moduls mit der Cloud Antriebe angegeben. Die Werkseinstellungen dürfen auf keinen Fall geändert werden, da sich das Moduls andernfalls nicht mit der Cloud verbinden kann.
  • Seite 7 ELVOX Antriebe der Serie .W für Android™ und iOS sind zum Download aus Google Play™ Store und App Store® verfügbar Normkonformität Vimar SpA erklärt, dass die Funkanlage Typ EMC.W der Richtlinie 2014/53/EU entspricht. Die vollständige Fassung der EU-Konformitätserklärung steht im Datenblatt des Produkts unter der Internetadresse www.vimar.com zur Verfügung. REACH-Verordnung (EG) Nr. 1907/2006 – Art.33.
  • Seite 8 Viale Vicenza, 14 36063 Marostica VI - Italy EMC.W Installationstechniker DE 02 2001 www.vimar.com...
