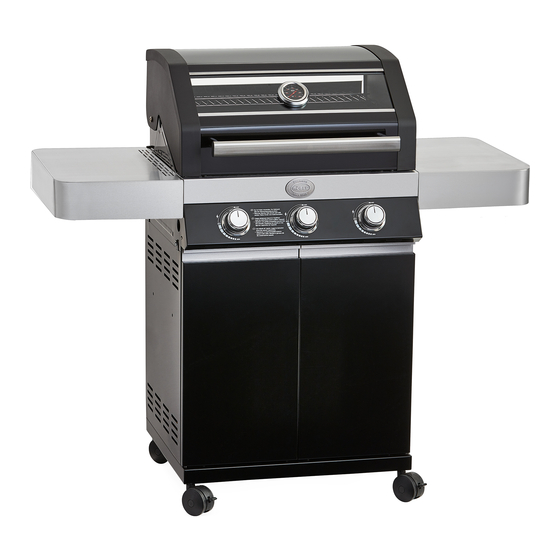

Rösle Videro G3 Montagehinweise
Brennkammer
Vorschau ausblenden
Andere Handbücher für Videro G3:
- Bedienungsanleitung (34 Seiten) ,
- Bedienungsanleitung (198 Seiten) ,
- Bedienungsanleitung (198 Seiten)
Werbung
Quicklinks
DE-/MONTAGEHINWEIS
für Brennkammer RÖSLE Videro G3 & G4 & G6 / -S
Abb. 1
Abb. 2
Abb. 3
1
Halten Sie Zündquellen oder heiße
Oberflächen bei der De-/Montage fern. Es können
sich noch Restmengen Gas in den Leitungen
befinden
Vorbereitend entnehmen Sie alle Grillroste,
Brennerabdeckungen und alle Edelstahlbrenner aus
der Brennkammer. Hierzu entfernen Sie die
Verriegelungen der Brenner und heben die Brenner
nach oben heraus.
Entfernen Sie die Fettauffangwanne mit samt dem
Fettauffangbehälter sowie beide Türen am
Unterschrank.
Trennung der Gasleitung zum Seitenbrenner bzw.
2
Primezone:
Lösen Sie die Befestigunsschrauben und entfernen
Sie die Düse. Trennen sie ggf. den Steckkontakt
durch gleichzeitiges Ziehen und Betätigen der Raste
(Abb.2).
3
Demontage Seitentische:
Entfernen Sie beide Seitentische von der
Brennkammer. Zur Vorgehensweise ziehen Sie bitte
Ihre Bedienungsanleitung heran.
PM012020
Werbung
Verwandte Anleitungen für Rösle Videro G3
Inhaltszusammenfassung für Rösle Videro G3
- Seite 1 DE-/MONTAGEHINWEIS für Brennkammer RÖSLE Videro G3 & G4 & G6 / -S Halten Sie Zündquellen oder heiße Oberflächen bei der De-/Montage fern. Es können sich noch Restmengen Gas in den Leitungen befinden Vorbereitend entnehmen Sie alle Grillroste, Brennerabdeckungen und alle Edelstahlbrenner aus der Brennkammer.
- Seite 2 DE-/MONTAGEHINWEIS für Brennkammer RÖSLE Videro G3 & G4 & G6 / -S Trennung der Anschlussgasleitung: Lösen Sie den Hauptgasschlauch unterhalb des Winkels. Verwenden Sie hierzu Gabelschlüssel mit der SW17 und halten Sie die Verschraubung gegen. Trennen Sie den Steckkontakt am Batteriefach durch gleichzeitiges Ziehen und Betätigen der Raste...
- Seite 3 DE-/MONTAGEHINWEIS für Brennkammer RÖSLE Videro G3 & G4 & G6 / -S Entriegeln der Bedienkonsole: Schieben Sie die Bedienkonsole etwas zu sich (Schritt 1 / Abb.6) und heben Sie diese nach oben an (Schritt 2 / Abb.6) Achten Sie dabei auf die Gasversorgungen zum Seitenbrenner bzw.
- Seite 4 DE-/MONTAGEHINWEIS für Brennkammer RÖSLE Videro G3 & G4 & G6 / -S Montage der neuer Brennkammer: Ersetzen Sie die alte Brenkammer durch die Neu gelieferte. Bauen Sie alles gewissenhaft in umgekehrter Reihenfolge wieder zusammen. • Montage Deckel • Montage Brennkammer •...
