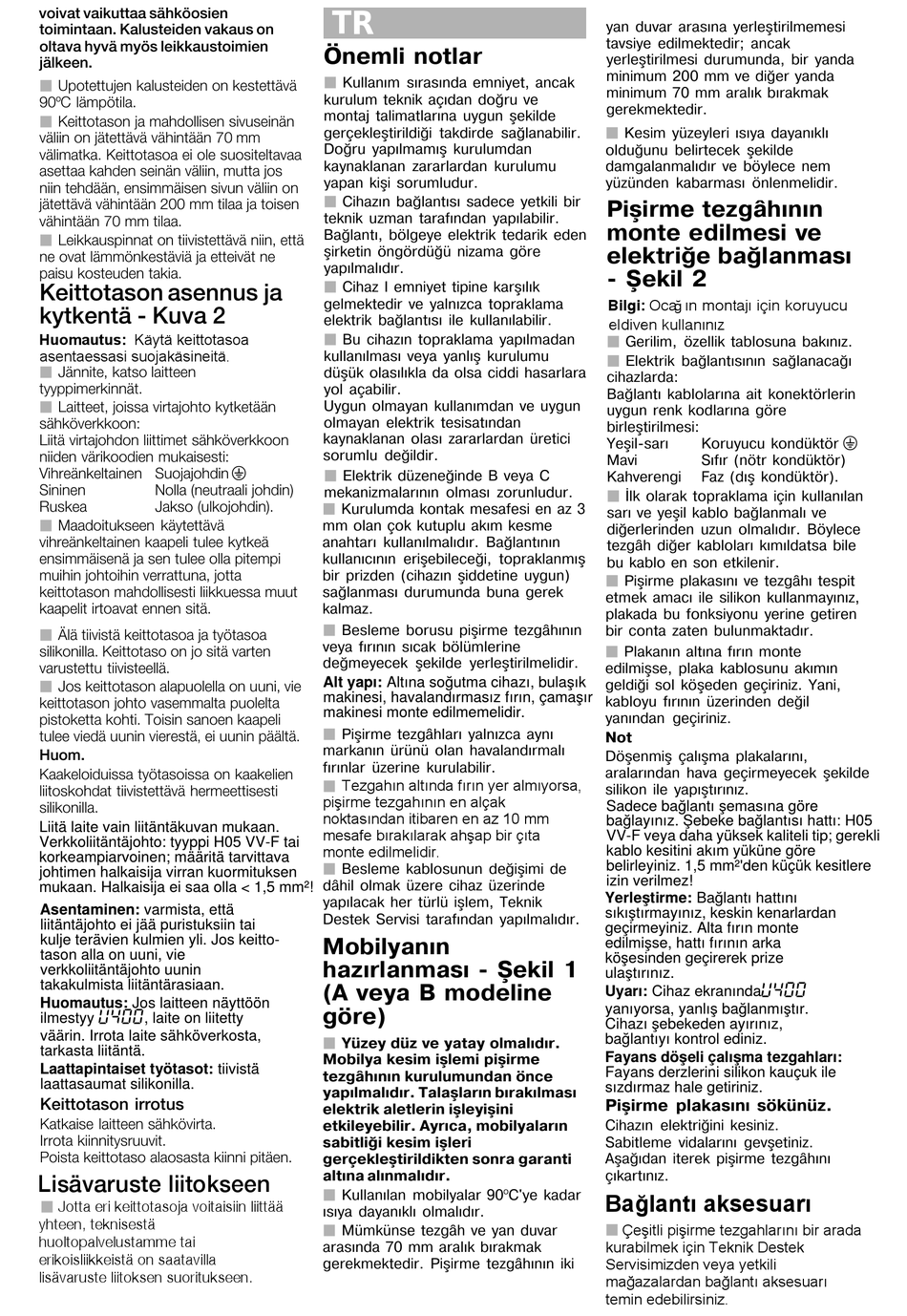

NEFF N13TK20N0 Montageanweisung Seite 10

voivat vaikuttaa sähköosien
toimintaan. Kalusteiden vakaus on
oltava hyvä myös leikkaustoimien
jälkeen.
Upotettujen kalusteiden on kestettävä
J
90ºC lämpötila.
Keittotason ja mahdollisen sivuseinän
J
väliin on jätettävä vähintään 70 mm
välimatka. Keittotasoa ei ole suositeltavaa
asettaa kahden seinän väliin, mutta jos
niin tehdään, ensimmäisen sivun väliin on
jätettävä vähintään 200 mm tilaa ja toisen
vähintään 70 mm tilaa.
Leikkauspinnat on tiivistettävä niin, että
J
ne ovat lämmönkestäviä ja etteivät ne
paisu kosteuden takia.
Keittotason asennus ja
kytkentä Kuva 2
Huomautus: Käytä keittotasoa
asentaessasi suojakäsineitä.
Jännite, katso laitteen
J
tyyppimerkinnät.
Laitteet, joissa virtajohto kytketään
J
sähköverkkoon:
Liitä virtajohdon liittimet sähköverkkoon
niiden värikoodien mukaisesti:
Vihreänkeltainen Suojajohdin $
Sininen Nolla (neutraali johdin)
Ruskea Jakso (ulkojohdin).
Maadoitukseen käytettävä
J
vihreänkeltainen kaapeli tulee kytkeä
ensimmäisenä ja sen tulee olla pitempi
muihin johtoihin verrattuna, jotta
keittotason mahdollisesti liikkuessa muut
kaapelit irtoavat ennen sitä.
Älä tiivistä keittotasoa ja työtasoa
J
silikonilla. Keittotaso on jo sitä varten
varustettu tiivisteellä.
Jos keittotason alapuolella on uuni, vie
J
keittotason johto vasemmalta puolelta
pistoketta kohti. Toisin sanoen kaapeli
tulee viedä uunin vierestä, ei uunin päältä.
Huom.
Kaakeloiduissa työtasoissa on kaakelien
liitoskohdat tiivistettävä hermeettisesti
silikonilla.
—...‹‹
Keittotason irrotus
Katkaise laitteen sähkövirta.
Irrota kiinnitysruuvit.
Poista keittotaso alaosasta kiinni pitäen.
iáë®î~êìëíÉ=äááíçâëÉÉå=
===gçíí~=Éêá=âÉáííçí~ëçà~=îçáí~áëááå=äááíí®®=
J
óÜíÉÉåI=íÉâåáëÉëí®=
Üìçäíçé~äîÉäìëí~ããÉ=í~á=
ÉêáâçáëäááââÉáëí®=çå=ë~~í~îáää~=
äáë®î~êìëíÉ=äááíçâëÉå=ëìçêáíìâëÉÉåK=
TR
Önemli notlar
Kullanžm sžrasžnda emniyet, ancak
J
kurulum teknik açždan doru ve
montaj talimatlaržna uygun åekilde
gerçekleåtirildii takdirde salanabilir.
Doru yapžlmamžå kurulumdan
kaynaklanan zararlardan kurulumu
yapan kiåi sorumludur.
Cihazžn balantžsž sadece yetkili bir
J
teknik uzman tarafžndan yapžlabilir.
Balantž, bölgeye elektrik tedarik eden
åirketin öngördüü nizama göre
yapžlmalždžr.
Cihaz I emniyet tipine karåžlžk
J
gelmektedir ve yalnžzca topraklama
elektrik balantžsž ile kullanžlabilir.
Bu cihazžn topraklama yapžlmadan
J
kullanžlmasž veya yanlžå kurulumu
düåük olasžlžkla da olsa ciddi hasarlara
yol açabilir.
Uygun olmayan kullanžmdan ve uygun
olmayan elektrik tesisatžndan
kaynaklanan olasž zararlardan üretici
sorumlu deildir.
Elektrik düzeneinde B veya C
J
mekanizmalaržnžn olmasž zorunludur.
Kurulumda kontak mesafesi en az 3
J
mm olan çok kutuplu akžm kesme
anahtarž kullanžlmalždžr. Balantžnžn
kullanžcžnžn eriåebilecei, topraklanmžå
bir prizden (cihazžn åiddetine uygun)
salanmasž durumunda buna gerek
kalmaz.
Besleme borusu piåirme tezgâhžnžn
J
veya fžržnžn sžcak bölümlerine
demeyecek åekilde yerleåtirilmelidir.
Piåirme tezgâhlarž yalnžzca aynž
J
markanžn ürünü olan havalandžrmalž
fžržnlar üzerine kurulabilir. =
Tezgahın altında fırın yer almıyorsa,
J
pişirme tezgahının en alçak
noktasından itibaren en az 10 mm
mesafe bırakılarak ahşap bir çıta
monte edilmelidir.
Besleme kablosunun deiåimi de
J
dâhil olmak üzere cihaz üzerinde
yapžlacak her türlü iålem, Teknik
Destek Servisi tarafžndan yapžlmalždžr.
Mobilyanžn
hazžrlanmasž - Åekil 1
(A veya B modeline
göre)
Yüzey düz ve yatay olmalždžr.
J
Mobilya kesim iålemi piåirme
tezgâhžnžn kurulumundan önce
yapžlmalždžr. Talaålaržn bžrakžlmasž
elektrik aletlerin iåleyiåini
etkileyebilir. Ayržca, mobilyalaržn
sabitlii kesim iåleri
gerçekleåtirildikten sonra garanti
altžna alžnmalždžr.
Kullanžlan mobilyalar 90ºC'ye kadar
J
žsžya dayanžklž olmalždžr.
Mümkünse tezgâh ve yan duvar
J
arasžnda 70 mm aralžk bžrakmak
gerekmektedir. Piåirme tezgâhžnžn iki
yan duvar arasžna yerleåtirilmemesi
tavsiye edilmektedir; ancak
yerleåtirilmesi durumunda, bir yanda
minimum 200 mm ve dier yanda
minimum 70 mm aralžk bžrakmak
gerekmektedir.
Kesim yüzeyleri žsžya dayanžklž
J
olduunu belirtecek åekilde
damgalanmalždžr ve böylece nem
yüzünden kabarmasž önlenmelidir.
Piåirme tezgâhžnžn
monte edilmesi ve
elektrie balanmasž
Åekil 2
Bilgi: Oca ın montajı için koruyucu
ğ
eldiven kullanınız
Gerilim, özellik tablosuna bakžnžz.
J
Elektrik balantžsžnžn salanacaž
J
cihazlarda:
Balantž kablolaržna ait konektörlerin
uygun renk kodlaržna göre
birleåtirilmesi:
Yeåil-sarž Koruyucu kondüktör $
Mavi Sžfžr (nötr kondüktör)
Kahverengi Faz (džå kondüktör).
Žlk olarak topraklama için kullanžlan
J
sarž ve yeåil kablo balanmalž ve
dierlerinden uzun olmalždžr. Böylece
tezgâh dier kablolarž kžmžldatsa bile
bu kablo en son etkilenir.
Piåirme plakasžnž ve tezgâhž tespit
J
etmek amacž ile silikon kullanmayžnžz,
plakada bu fonksiyonu yerine getiren
bir conta zaten bulunmaktadžr.
Plakanžn altžna fžržn monte
J
edilmiåse, plaka kablosunu akžmžn
geldii sol köåeden geçiriniz. Yani,
kabloyu fžržnžn üzerinden deil
yanžndan geçiriniz.
Not
Döåenmiå çalžåma plakalaržnž,
aralaržndan hava geçirmeyecek åekilde
silikon ile yapžåtžržnžz.
—...‹‹
Piåirme plakasžnž sökünüz.
Cihazžn elektriini kesiniz.
Sabitleme vidalaržnž gevåetiniz.
Aåaždan iterek piåirme tezgâhžnž
çžkartžnžz.
=
Bağlantı aksesuarı
Çeşitli pişirme tezgahlarını bir arada
J
kurabilmek için Teknik Destek
Servisimizden veya yetkili
mağazalardan bağlantı aksesuarı
temin edebilirsiniz.
