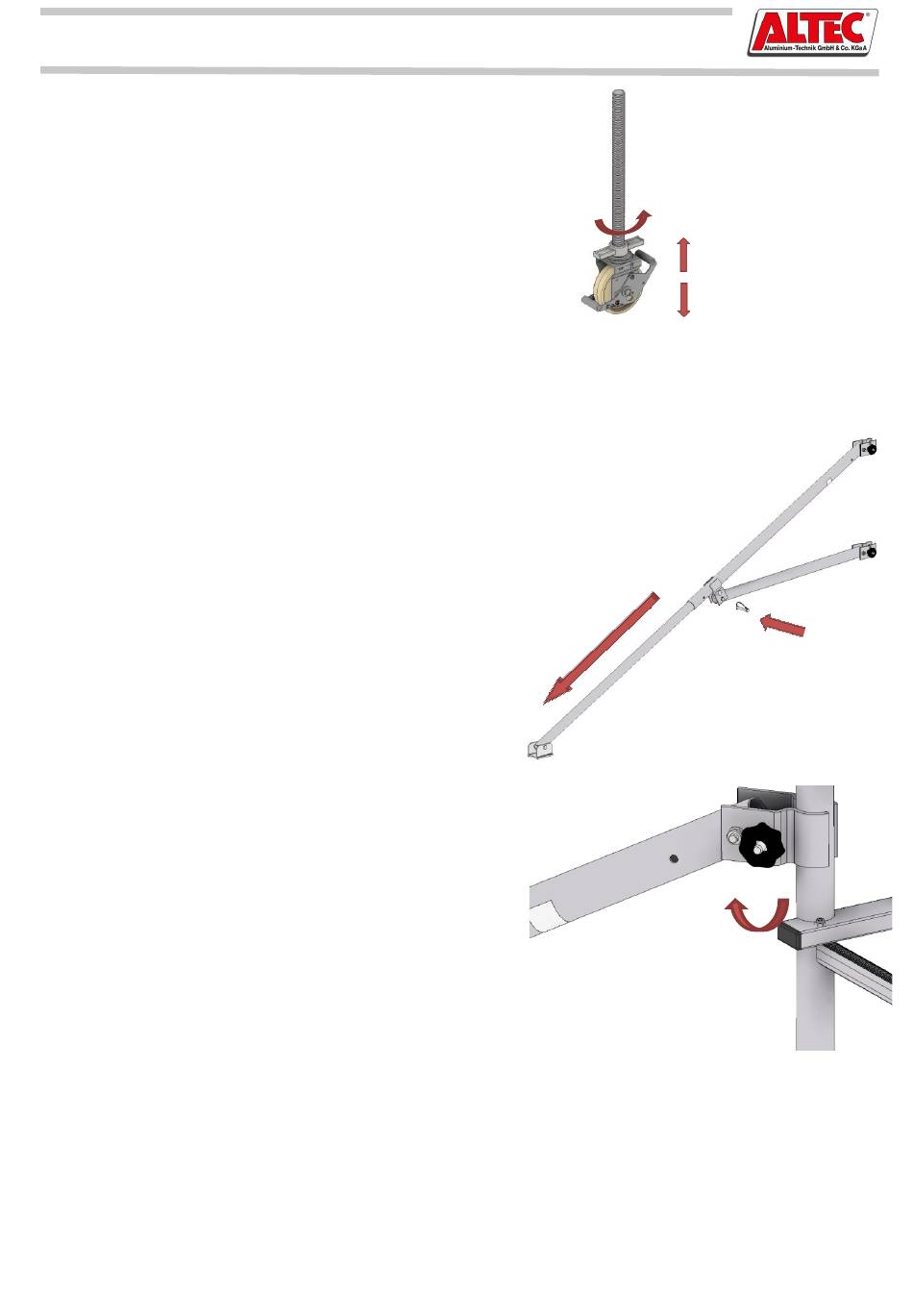

8.4 Lenkrolle mit einem Durchmesser von 150mm
Die Lenkrollen verfügen über Stahlspindel und Stellmutter.
Mit Hilfe der Stellmutter werden die Unebenheiten der
Aufbauebene
ausgeglichen.
max. 250mm ausgefahren werden.
Bei der Montage des Gerüstes ist die Bremse zu fixieren.
8.5 Teleskopierbarer Dreieckausleger
Vor der Montage muss der Dreieckausleger für den Einsatz
vorbereitet werden. Hierzu wird der Rohrklappstecker
herausgenommen,
das
ausgezogen und in dieser Position mit dem Rohrklappstecker
wieder gesichert.
Bei der Montage werden die Dreieckausleger an den Holmen
der Vertikalrahmen befestigt. Die Befestigung erfolgt mit Hilfe
von zwei Rohrschellen. Diese werden mit Sterngriffmutter an
den Holmen verschraubt.
Die Lage und Ausrichtung der Dreieckausleger werden im
Kapitel 6 dargestellt.
Befestigen Sie die obere Rohrschelle oberhalb der 4. Sprosse
des Vertikalrahmens und die untere Rohrschelle unterhalb
der 3. Sprosse des Vertikalrahmens.
Die Demontage erfolgt in umgekehrter Reihenfolge.
Dabei
darf
die
untere
Innenrohr
vollständig
- 12 -
Spindel
