Inhaltszusammenfassung für XciteRC F210

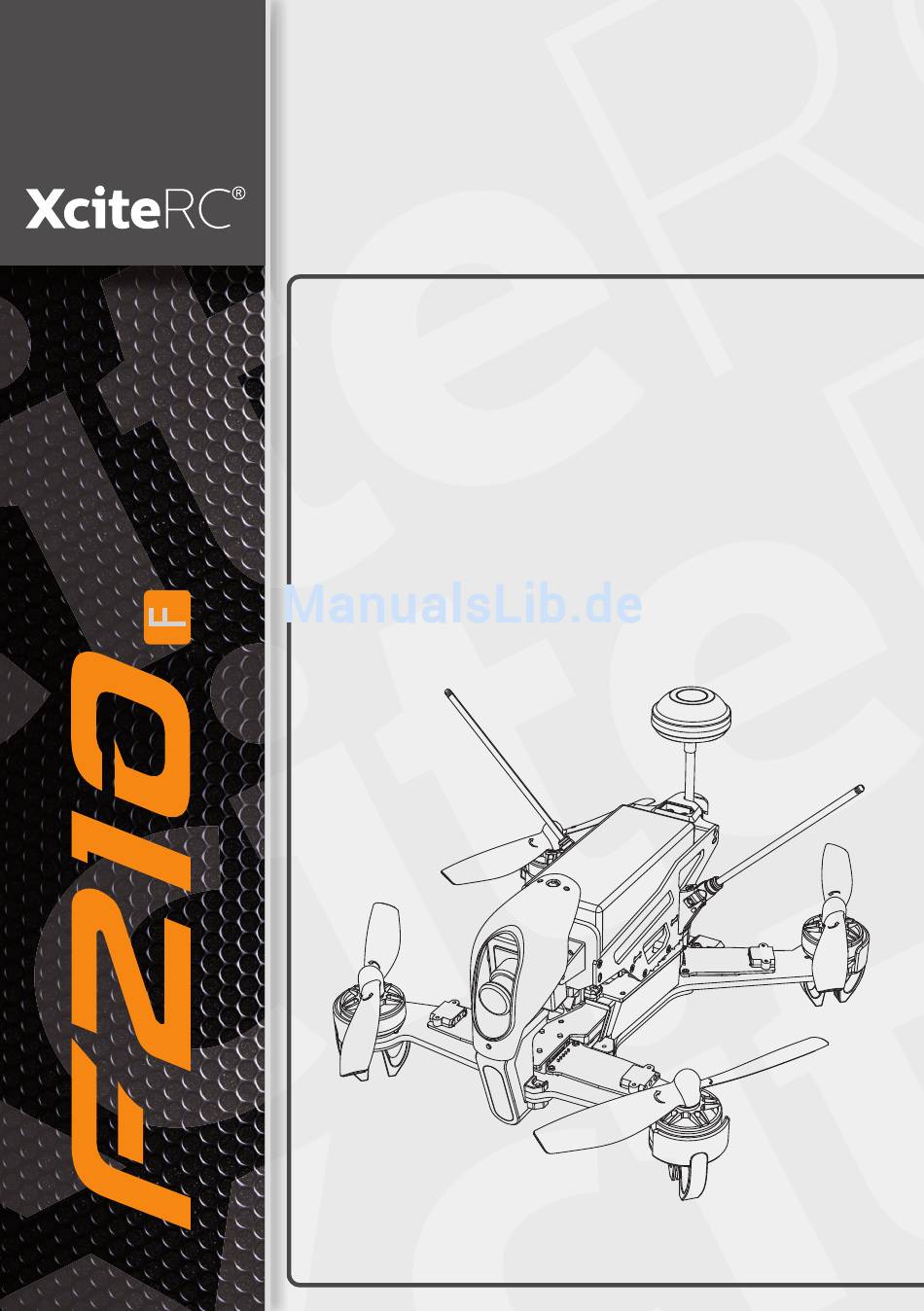

- Seite 1 Bedienungsanleitung Manual Mode d‘emploi #15003900, 15003950 XciteRC F210 Race-Copter...
-
Seite 2: Inhaltsverzeichnis
Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet werden. KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN! Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.com © Copyright 2016 by XciteRC-Modellbau GmbH & Co. KG XciteRC F210... -
Seite 3: Einführung
Einführung Vielen Dank für den Kauf des F210 von XciteRC. Die vorliegende Bedienungsanleitung enthält wichtige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können. -
Seite 4: Sicherheitshinweise
Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folge- schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleis- tung. Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an fremden Eigentum oder gar Personenschäden kommen. -
Seite 5: Sicherheitshinweise Zum Umgang Mit Batterien Bzw. Akkus
Lithium-Akku längere Zeit gelagert, kann er beschädigt werden. Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen. -
Seite 6: Modellbeschreibung
Rotordurchmesser: 128 mm Abmessungen: 182 x 182 x 103 mm Gewicht (ohne Akku): 370 g Sender: DEVO 7 Empfänger: DEVO RX713 Main Controller: FCS-F210 (F3) FPV-Sender: TX 5824 OSD: F210 OSD Motor: WK-WS-28-014A (2500 KV) Drehzahlregler: F210 Akku: 14.8 V 1300 mAh 40C LiPo Flugzeit: 8 - 9 Minuten Temperaturbereich: -10 - +40°... -
Seite 7: Flugakku Aufladen
Die farbigen Pfeile zeigen die Aufdrehrichtung. Die Rotoren sind selbsichernd, trotzdem müssen sie handfest angezogen werden. Beachte: Sie können auch den beiliegenden Gabel- schlüssel zum Festhalten der Motoren verwenden - rechtslaufender linkslaufender dadurch lassen sich die Rotor Rotor Rotoren leichter montieren. Akku einlegen XciteRC F210... - Seite 8 Modell genau waagrecht liegt. WARNUNG: vor jedem Start kontrollieren, ob die Antennen hochgeklappt wurden. Sind sie das nicht, ist die Reichweite der Fernsteuerung stark eingeschränkt, es droht der Verlust der Steuerkontrolle - Absturzgefahr! XciteRC F210...
-
Seite 9: Senderbeschreibung
9. EXIT Taste 10. FMOD - Flug Modus Schalter MIX - Manuell/GPS/Coming Home 12. ELEV/AILE/RUDD D/R Schalter 13. Rechter Knüppel 14. Rechte Trimmung DEVO-7 15. EIN/AUS-Schalter 16. AILE Trimmung 17. Taste R (+) 18. Taste L (-) 19. Taster ENTER XciteRC F210... -
Seite 10: Starten Und Fliegen
Starten und Fliegen F210 an den Sender binden Starten und Fliegen Bringen Sie alle Schalter des Senders in die Position 0, alle Trimmungen und Drehgeber in Mittelstellung, sowie den Gashebel in die unterste Position. Schalten Sie nun den Sender ein. -
Seite 11: Steuerfunktionen
Heck-LED leuchtet Rollen nach rechts: die rechte Heck-LED MODE 1 / MODE 2 leuchtet GIEREN links / rechts Gieren nach links: die linke Heck-LED leuchtet Gieren nach rechts: die rechte Heck-LED leuchtet MODE 1 / MODE 2 XciteRC F210... -
Seite 12: Rolle Vorwärts
Untergrund. (2) Der Roll-Modus benötigt Flugerfahrung. (3) Während der Rolle sinkt das Modell ein wenig, deshalb muss die Gasstellung permanent angepasst werden. (4) Geht der Akku zur Neige, ist der Roll-Modus nicht mehr verfügbar und wird automatisch deaktiviert. XciteRC F210... -
Seite 13: First-Persion-View Flug
Die OSD-Informationen werden auf einem geeigneten Empfänger angezeigt, z.B. Goggle oder Sender mit FPV-Bildschirm wie DEVO F7. Um das OSD sehen zu können, muss der Videoschalter und der OSD-Modul-Schalter auf "ON" stehen. Lesen Sie dazu das entsprechende Kapitel der Anleitung. XciteRC F210... -
Seite 14: Senderprogrammierung Devo 7
Drücken Sie UP oder DN und wählen “MOD 1”, drücken Sie Drücken Sie R oder L um den Buchstaben zu ändern, hier F210. Drücken Sie ENT um dann ENT um zu speichern und EXT um zum Modell Menü zu speichern und EXT um zum Modell Menü... -
Seite 15: Tx5820(Ce) Video-Sender Kanaleinstellung
Frequenz 58 6 6 M Hz 5 8 47 MH z 58 28 MHz 5 80 9MHz 579 0MHz 57 71MHz 5752MH z 5733MHz Schalter- Position (on/off) Beachte: um ein Videobild anzuzeigen, muss der Sende- und Empfangskanal übereinstimmen! XciteRC F210... -
Seite 16: Rc-Platine
6. Summer: Alarmiert, wenn das Sendersignal einzuschalten. ausfällt oder die Akkuspannung unter 14 V fällt. Mit OSD, Schalter 1 in Position "1" um die So kann das Modell im Falle eines Absturzes Videoübertragung zu stoppen. oder Aussenlandung leichter gefunden werden. XciteRC F210... -
Seite 17: Update Osd-Modul
Um die Fixed ID zu löschen (sehen Sie hierzu auch die Senderanleitung, Kapitel Fixed ID), Clear-Taste drücken und das Modell einschalten. Die Fixed ID wird gelöscht, zur Bestätigung blinkt die rote LED des Empfängers langsam. Zusätzlich im Sendermenü ebenfalls die Fixed ID ausschalten. XciteRC F210... -
Seite 18: Update Flight-Controller
Motor - Drehzahlregler Vorne Brushless- Brushless Brushless Brushless- Motor (CW) ESC (CW) ESC (CCW) Motor (CCW) (CCW) (CCW) (CW) Black Blue Brushless- Brushless Brushless Brushless- Motor (CCW) ESC (CCW) ESC (CW) Motor (CW) Blue Black (CW) (CCW) XciteRC F210... -
Seite 19: Reparaturen, Ersatzteile
Sie es - bevor Sie es benutzt haben - an Ihren Fachhändler oder an uns zurück und wir werden Ihnen Ersatz liefern. Für den XciteRC F210 sind einige Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder verschlissen, können Sie es mit Hilfe der Explosionszeichnungen identifizieren und neu erwerben. -
Seite 20: Hinweise Zum Umweltschutz
Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet. Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden: XciteRC Modellbau GmbH & Co.KG Autenbachstr. 12 D-73035 Göppingen oder in unmittelbarer Nähe (z.B. -
Seite 21: Konformitätserklärung
Die ausführliche Konformitätserklärung finden Sie im Internet unter www.XciteRC.com beim jeweiligen Produkt unter dem Link Konformitätserklärung oder per E-Mail: info@xciterc.de. The XciteRC Modellbau GmbH & Co. KG declare that this product complies with the essen- tial requirements and other relevant regulations of the directives R&TTE 1999/5/EC and RoHS 2011/65/EC. - Seite 22 XciteRC F210...
- Seite 23 XciteRC F210...
- Seite 24 XciteRC Modellbau GmbH & Co. KG Autenbachstraße 12 D-73035 Göppingen Phone: +49 7161 40 799 0 Fax: +49 7161 40 799 99 E-Mail: info@xciterc.de Web: www.XciteRC.com...
