Montageanleitung
blocklock zs66 Unterteil
Was du benötigst:
Montagepaste
„carbon assembly paste": 51.00.020
Steuersatz Einpresswerkzeug: 01.10.510R1
und Einpressadapter 01.10.517-1.8
Passendes Aufschlagwerkzeug für Gabelkonus

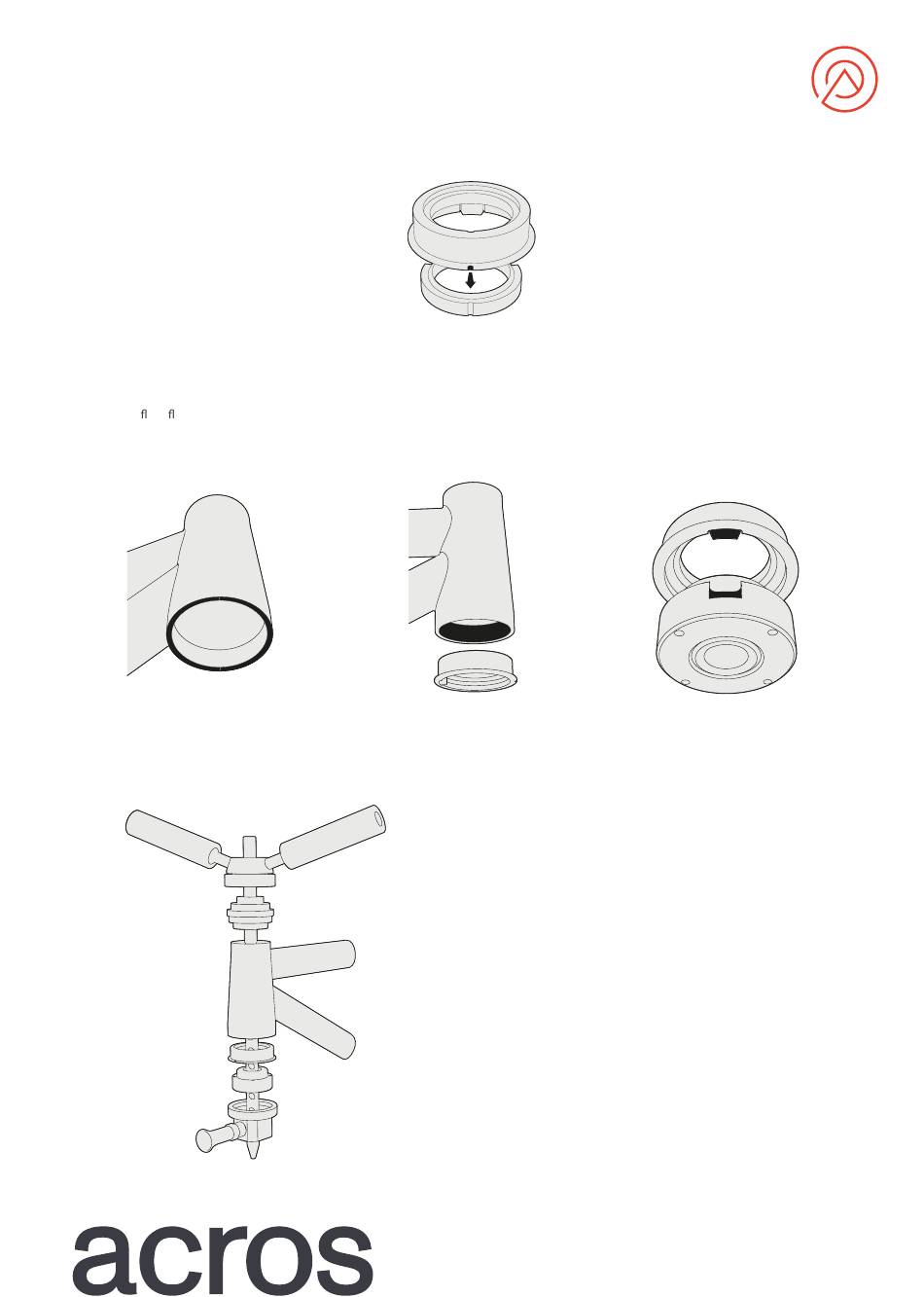

1.
Entferne, wenn nötig, jegliche Lackreste
von den Au age ächen der Lageschale am
Steuerrohr deines Fahrradrahmens.
4.
Montiere das Einpresswerkzeug wie abgebildet. Wähle den oben liegenden Ein-
pressadapter passend zum Steuerrohr, oder Steuersatzlager. In dieser Darstellung
ist oben keine Lagerschale montiert.
Fahrtrichtung
2.
Entfette die Innenseite des Steuerrohrs.
Trage anschließend eine dünne Schicht der
mitgelieferten Montagepaste (carbon
assembly paste) auf die gekennzeichnete
Fläche auf.
Bei Fragen kontaktiere bitte unseren Kundenservice
+49 7159 167800
mail@acros-components.com
3.
Lege die Lagerschale mit eingepresstem
Schrägkugellager auf den passenden
Einpressadapter. Achte darauf, dass der
Lenkanschlag des blocklock-Steuersatzes in
der dafür vorgesehenen Aussparung liegt.
1/2
