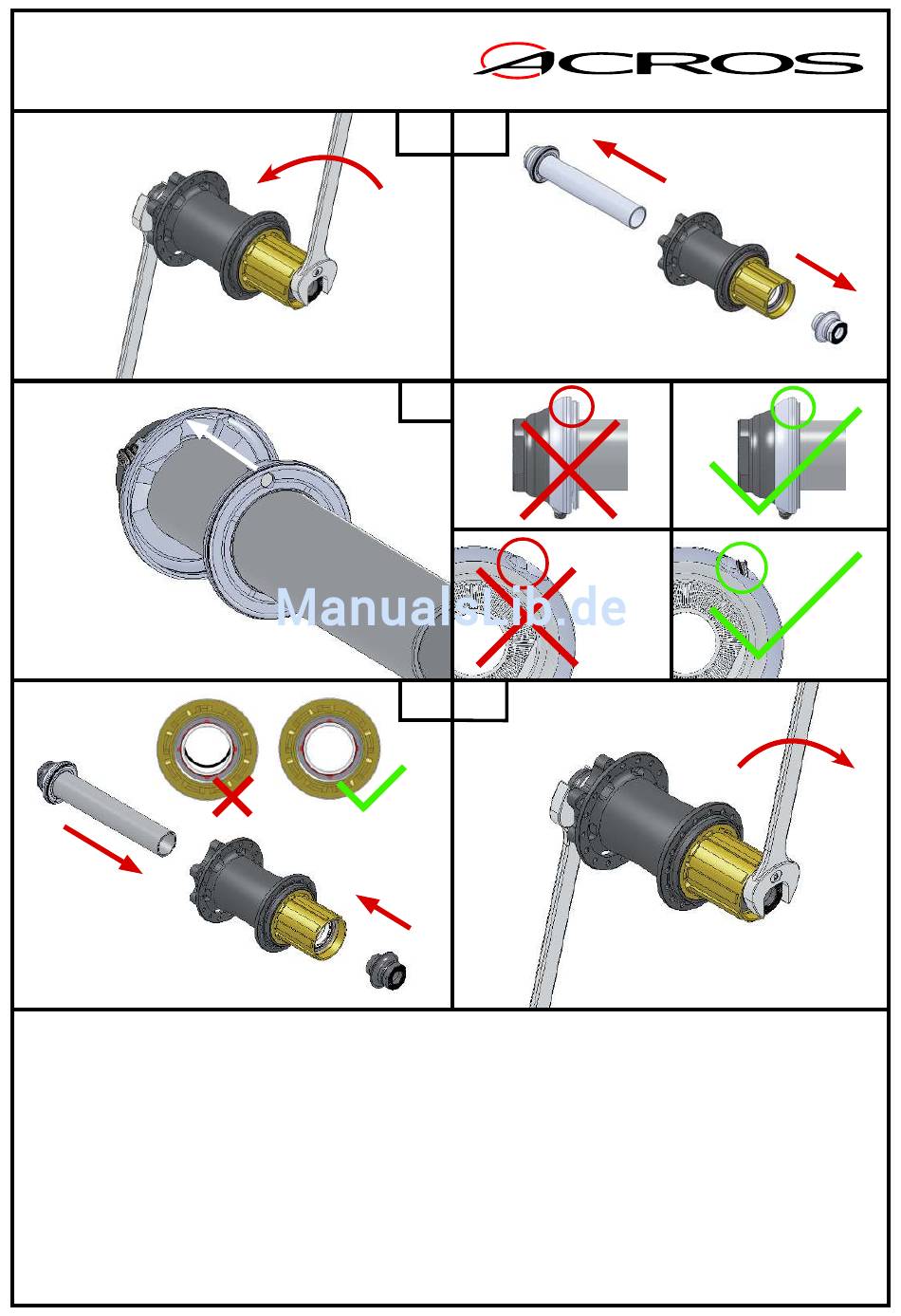

Montage Conversion Kit
1
2
3
4
5
max. 3-5 Nm
1) Endkappe rechts bei gleichzeitigem Gegenhalten an Endkappe links mit 2
Gabelschlüsseln mit Schlüsselweite (SW) 17mm lösen
2) Alte Achse inkl. Endkappen und Verstellsystem aus dem Nabenkörper entfernen
3) Darauf achten, dass beim neuen Verstellsystem der Stiftring im Schraubring anliegt
und die Schraube herausgedreht ist
4) Neue Achse inkl. Endkappen und Verstellsystem in den Nabenkörper schieben
5) Endkappen mit Gabelschlüssel leicht anziehen (max. Drehmoment 3-5 Nm)
