Bedienungs- und
Installationsanleitung

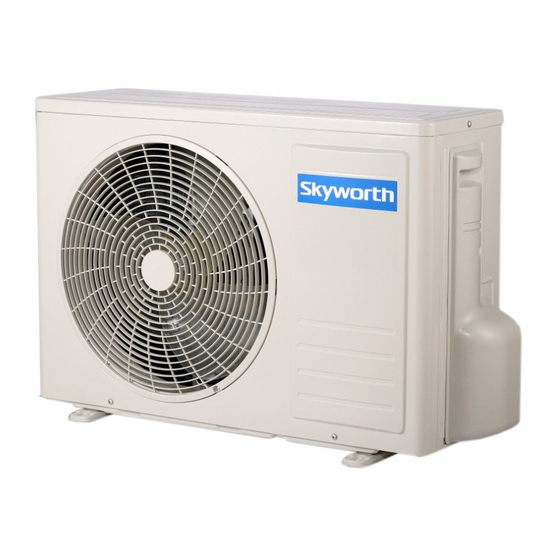

Multi Inverter Splitklimaanlage
Außengeräte
Modelle:
SUV2-H18/3CFA-N
SUV3-H24/3CGA-N
SUV4-H28/3CGA-N
SUV4-H36/3CHA-N
SUV5-H42/3CHA-N
Vielen Dank für den Kauf dieser Skyworth Klimaanlage!
Um einen korrekten Betrieb der Anlage zu gewährleisten, lesen Sie die Anleitung gut durch und
bewahren Sie diese für später auf.
Falls Sie die Anleitung verloren haben, so können Sie diese in elektronsicher Form bei Ihrem
lokalen Klimafachhändler beziehen.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Skyworth SUV2-H18/3CFA-N
Inhaltszusammenfassung für Skyworth SUV2-H18/3CFA-N
- Seite 1 SUV4-H28/3CGA-N SUV4-H36/3CHA-N SUV5-H42/3CHA-N Vielen Dank für den Kauf dieser Skyworth Klimaanlage! Um einen korrekten Betrieb der Anlage zu gewährleisten, lesen Sie die Anleitung gut durch und bewahren Sie diese für später auf. Falls Sie die Anleitung verloren haben, so können Sie diese in elektronsicher Form bei Ihrem...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Vorsichtsmaßnahmen ..................1 Betrieb und Wartung ..................2 Sicherheitshinweise für brennbare Kältemittel ..........5 Montage Lieferumfang..................... 7 Sicherheitshinweise zur Montage ..............8 Montage des Außengerätes ................12 Montage der Kältemittelleitungen ..............15 Kältemittelfüllung .................... 18 Überprüfung der Montage ................20 Testbetrieb ..................... -
Seite 4: Sicherheitshinweise Vorsichtsmaßnahmen
Sicherheitshinweise Vorsichtsmaßnahmen Bitte lesen Sie diese Anleitung vor der Inbetriebnahme des Gerätes sorgfältig durch! Die Klimaanlage ist mit dem brennbaren Kältemittel R32 gefüllt. Lesen Sie vor dem Betrieb der Klimaanlage die Bedienungsanleitung. Lesen Sie vor der Montage der Klimaanlage die Installationsanleitung. Lesen Sie vor dem Reparieren der Klimaanlage die Service Anleitung. -
Seite 5: Betrieb Und Wartung
Sicherheitshinweise Betrieb und Wartung Warnung • Diese Klimaanlage darf nur von qualifi zieren Benutzern über 8 Jahren bedient werden. Kleinkinder oder Personen mit reduzierter physischer oder psychischer Verfassung dürfen die Klimaanlage nicht bedienen. Sie könnten sich ansonsten verletzen! • Kinder dürfen mit der Klimaanlage nicht spielen! •... -
Seite 6: Zusätzliche Hinweise
Sicherheitshinweise Warnung • Blockieren Sie die Luftein- oder -auslässe der Klimaanlage nicht. Ansonsten könnte die Klimaanlage zerstört werden. • Die Fernbedienung darf nicht mit Wasser gereinigt werden. Ansonsten könnte es zu Fehlfunktionen bzw. zum Defekt kommen. • Wenn folgende Erscheinungen auftreten, so schalten Sie die Klimaanalage ab und trennen Sie die diese von der Stromversorgung: - Die elektrische Zuleitung ist überhitzt oder defekt. - Seite 7 Sicherheitshinweise Warnung • Es darf nur ein gemäß den örtlichen Vorschriften entsprechender Leitungs- schutzschalter verwendet werden. Das Modell muss den technischen Daten der Klimaanlage entsprechen. • Verwenden Sie kein nicht den örtlichen Vorschriften entsprechendes elektrische Zuleitungskabel. • Stellen Sie sicher, dass die elektrische Zuleitung den Anforderungen der Klimaan- lage entspricht.
-
Seite 8: Sicherheitshinweise Für Brennbare Kältemittel
Sicherheitshinweise Sicherheitshinweise für brennbare Kältemittel Anforderung an die Montagemitarbeiter/Klimafachfi rma: • An der Klimaanlage darf nur zertifi ziertes Personal Arbeiten durchführen. • Die Mitarbeiter als auch die Klimafachfi rma müssen zu diesem Zweck ein Zertifi kat, welches Arbeiten an brennbaren Gasen erlaubt, vom Staat erworben haben. •... - Seite 9 Sicherheitshinweise Löten Wenn Sie als zertifi zierter Servicetechniker an der Anlage Lötarbeiten durchführen oder Kupferrohre abschneiden müssen, dann gehen Sie nach den folgenden Schritten vor: 1. Schalten Sie die Klimaanlage aus und trennen Sie diese vom Stromnetz. 2. Saugen Sie das Kältemittel von der Anlage vollständig ab. 3.
-
Seite 10: Montage Lieferumfang
Montage Lieferumfang Ab Werk wird folgendes Zubehör im Karton mitgeliefert. Tabelle: Name Bauteil Anzahl Verwendungszweck Zum Anschluß des Kondensat- Kondensatadapter schlauches an die Bodenwanne Um die Öff nungen in der Gummidichtung Bodenwanne zu verschließen 1x für SUV2-H18 2x für SUV3-H24 1, 2, 3, Adapter 3x für SUV4-H28... -
Seite 11: Sicherheitshinweise Für Die Montage
Montage Sicherheitshinweise für die Montage Warnung 1. Wenn die Klimaanlage installiert bzw. versetzt werden soll, dann achten Sie darauf das in den Kältekreislauf keine Verunreinigungen und kein Sauerstoff gelangt. - Schmutz bzw. Sauerstoff im Kältekreislaufs kann zu einem erhöhten Druck in der Anlage, zum Defekt des Kompressors bzw. - Seite 12 Montage Empfohlener Aufstellplatz Die Klimaanlage ist mit dem brennbaren Kältemittel R32 gefüllt. Dieses Kältemittel ist brennbar und geruchlos. Weiters kann es unter gewissen Umständen explodieren und Personen könnten sich schwere Verletzungen zuziehen. Details fi nden Sie im Kapitel „Sicherheitshinweise für brennbare Kältemittel“.
- Seite 13 Klimaanlage zerstört werden bzw. es könnten sich Personen schwer verletzen! Tabelle: Spannungs- Spannungsver- Empfohlene Modell versorgung sorgungskabel* Absicherung [A] V/Ph/Hz [mm²] SUV2-H18/3CFA-N 220-240/1/50 3 x 1,5 (3G1,5) SUV3-H24/3CGA-N 220-240/1/50 3 x 2,5 (3G2,5) SUV4-H28/3CGA-N 220-240/1/50 3 x 2,5 (3G2,5) SUV4-H36/3CHA-N 220-240/1/50 3 x 4,0 (3G4,0)
-
Seite 14: Installation Des Außengerätes
Montage Anforderungen an die Erdung der Klimaanlage 1. Die Klimaanlage benötigt eine Erdung. Diese muss gemäß den örtlichen Vor- schriften ordnungsgemäß hergestellt werden. Ansonsten könnte die Klimaanlage zerstört werden bzw. es könnten sich Personen schwer verletzen! 2. Die gelb-grüne Leitung der Stromversorgung darf nur als Erdungsdraht verwen- det werden. -
Seite 15: Montage Des Außengerätes
Montage Schritt 1 - Montage des Außengerätes 1. Maßskizze Außengeräte SUV2-H18/3CFA-N SUV3-H24/3CGA-N、SUV4-H28/3CGA-N SUV4-H36/3CHA-N、SUV5-H42/3CHA-N 1020 Einheit: mm Seite 12... - Seite 16 Beispiel: An ein SUV2-H18/3CFA-N können 26 bis 78 Innengeräteleistungscode angeschlossen werden. 2. An ein SUV2-H18/3CFA-N können bis zu zwei Innengeräte, an ein SUV3- H24/3CGA-N bis zu 3 Innengeräte, an SUV4-H28/3CGA-N/ SUV4-H36/3CHA-N können bis zu 4 Innengeräte und an ein SUV5-H42/3CHA-N können bis zu 5 Innengeräte angeschlossen werden.
-
Seite 17: Installation Der Spannungsversorgung Und Der Elektrischen Verbindungsleitung
2. Entfernen Sie die Schrauben der Zugentlastung. Schließen Sie das Kabel der Spannungsversorgung und die elektrischen Verbindungskabel der Innengeräte wie in der Abbildung gezeigt an. 3. Schrauben Sie die Zugentlastung der Kabel fest. 4. Montieren Sie die Kunststoff abdeckung wieder am Außengerät SUV2-H18/3CFA-N Außengerät N(1) N(1) Innengerät... -
Seite 18: Montage Der Kältemittelleitungen
Montage Schritt 3 - Montage der Kältemittelleitungen Spezifi kationen der Kupferrohrleitungen Tabelle - Max. Leitungslängen: Max. Leitungslänge [m] SUV2-H18 SUV3-H24 SUV4-H28 SUV4-H32 SUV5-H42 /3CFA-N /3CGA-N /3CGA-N /3CHA-N /3CHA-N Max. Leitungslänge Max. Leitungslänge je Innengerät Max. Höhendiff erenz Außengerät - Innengerät Max. -
Seite 19: Schritt 4 - Verlegung Der Kältemittelleitung
Montage Tabelle - Anzugsmoment: Kupferrohr Anzugsmoment [Nm] 1/4“ / 6mm 15 - 20 Ø 3/8“ / 10mm 30 - 40 Ø 1/2“ / 12mm 45 - 55 Ø 5/8“ / 16mm 60 - 65 Ø 7/8“ / 18mm 70 - 75 Ø... -
Seite 20: Schritt 5 - Vakuumieren
Montage Schritt 5 – Vakuumieren Vakuumieren mittels Vakuumpumpe 1. Entfernen Sie die Kappen von den Absperr- Absperrventil Flüssigkeitsleitung Monometer- ventilen und vom Füllanschluss. brücke Absperrventil 2. Schließen Sie einen Füllschlauch zwischen Gasleitung Monometerbrücke und dem Füllanschluss Kappen Füllanschluß- des Absperrventiles der Heisgasleitung an. Kappe Schließen Sie anschließend einen zweiten Füllanschluß... -
Seite 21: Kältemittelfüllung
Vorgefüllte Vorgefüllte Max. Nachfüll- Kältemittel- Modell Leitungs- Leitungs- menge R32 menge R32 länge [m] länge [m] [g/m] ab Werk [kg] SUV2-H18/3CFA-N 1,10 bis 10 SUV3-H24/3CGA-N 1,50 bis 30 SUV4-H28/3CGA-N 2,00 bis 40 SUV4-H36/3CHA-N 3,00 bis 40 SUV5-H42/3CHA-N 3,00 bis 50 Anmerkung: 1. - Seite 22 Montage Beispiel zur Berechnung der Nachfüllmenge des Kältemittels Modell Leitungslänge [m] Innengerät 1 SMVH09A-2AA1NG(I) Innengerät 2 SMVH09A-2AA1NG(I) Innengerät 3 SMVH12A-2AA1NG(I) Innengerät 4 SMVH18A-2AA1NG(I) Summe Leitungslänge: Berechnung der zusätzlichen Kältemittelmenge für ein SUV4-H28/3CFA-N: Nachfüllmenge [kg] = [(Summe Leitungslänge Flüssigkeitsleitung [m]) – Vorgefüllte Leitungslänge [m]] x Nachfüllmenge [g/m] Nachfüllmenge [kg] = [(17m+12m+16m+20m) - 40m] x 16g/m = [65m - 40m] x 16g/m = 25m x 16g/m = 400 g = 0,4kg...
-
Seite 23: Überprüfung Der Montage
Montage Überprüfen der Montage Nachdem die Montage fertiggestellt wurde, muss diese wie folgt überprüft werden: Punkte zur Überprüfung Mögliche Fehler Wurde die Klimaanlage ordnungsgemäß Das Klimagerät könnte herunterfallen oder im installiert? Betrieb vibrieren. Undichte Kältemittelleitungen können zu Wurde ein Kältemittelleckagetest durchge- Kältemittelverlust und damit zu geringerer führt? Kühl-/Heizleistung führen. -
Seite 24: Aufbau Der Klimaanlage
Aufbau der Klimaanlage Kältekreislauf der Multi Klimaanlage Wärmetauscher Innengerät Innen- Wärmetauscher Filter- gerät 1 trockner Außengerät Innen- gerät 2 Innen- gerät 3 Ventilatormotor Innen- Elektronsches gerät 4 Expansionsventil 4-Wege-Ventil Sammler Kompressor Außen- und Innengeräte sind betriebsbereit, sobald die Spannungsversorgung eingeschaltet ist. Im Kühlbetrieb gelangt das Kältemittel (gasförmiges Kältemittel mit geringe Temperatur und geringen Druck) von allen Innengeräten zum Außengerät und wird dort zusam- mengefasst. -
Seite 25: Schematische Darstellung Der Multi Klimaanlage
Aufbau der Klimaanlage Schematisch Darstellung der Multi Klimaanlage Wandgerät Außengerät Kanalgerät Kassettengerät An ein Multi Außengerät können je nach Modell ein bis fünf Innengeräte angeschlossen werden. Als Innengeräte stehen Wand-, Konsole-, Kassette- und Kanalgeräte zur Verfügung. Wand- und die Konsolengeräte können mit der IR-Fernbedienung gesteuert werden. Kassetten- und Kanalgeräte können mit der IR-Fernbedienung als auch mit einer Kabelfernbedienung gesteuert werden. -
Seite 26: Wartung
Wartung Reinigung und Wartung Achtung 1. Die Klimaanlage darf nur im spannungslosen Zustand gereinigt werden! Trennen Sie die Klimaanlage vor der Reinigung und Wartung vom der Spannungsversor- gung! 2. Es darf kein Wasser oder Feuchtigkeit in die Klimaanlage gelangen. Ansonsten besteht die Gefahr das es zu Fehlfunktionen, Defekt, Stromschlag oder Brand kommt. -
Seite 27: Fehlersuche
Fehlersuche Fehlersuche Bevor Sie den Klimafachhändler kontaktieren, prüfen Sie die folgenden Punkte. Wenn der Fehler dann noch immer nicht behoben werden konnte, kontaktieren Sie Ihren Klimafachhändler. Ereignis Prüfen Sie folgende Punkte Lösung Warten Sie bis die Spannungsver- Ist die Spannungsversorgung ok? sorgung wieder gegeben ist. -
Seite 28: Fehlercodeliste
Fehlersuche Fehlercodeliste Fehler- Bedeutung Deutsch Bedeutung Englisch Fehler Ort code Ölrückführung Kühlbetrieb Oil return for cooling Innengerät Anti-Cold Protection. Verhindert am Anfang des Heizbetriebs das Anti-cold protection Innengerät Ausblasen von kalter Luft. Kältemittel ins Außengerät Refrigerant recovery mode Innengerät zurücksaugen Erinnerung Reinigung Luftfi... -
Seite 29: Fehler Ort
Fehlersuche Fehler- Bedeutung Deutsch Bedeutung Englisch Fehler Ort code Compressor phase Fehler Kompressorwicklung Außengerät current peak protection Compressor phase Fehler Kompressorwicklung Außengerät current RMS protection Fehler Inverterplatine IPM protection Außengerät Übertemperatur Inverterplatine IPM overheat protection Außengerät Fehler Platinen-schaltkreis Compressor phase Außengerät Phasenerkennung Kompressor ciurcuit detection error... - Seite 30 Fehlersuche Fehler- Bedeutung Deutsch Bedeutung Englisch Fehler Ort code Alternating current Wechselstrom Phasenfehler/ protection \ Feedforward Außengerät Drehrichtungschutz voltage protection Hochspannungsschutz High voltage protection Außengerät Niederspannungsschutz Low voltage protection Außengerät Schutz for Spannungsabfall DC line voltage drop protection Außengerät Gleichstromkreis Fehler Platinenschaltkreis für Machine current detection circuit Außengerät...
-
Seite 31: Temperatureinsatzgrenzen
Sonstiges Sonderfunktionen Kältemittel ins Außengerät zurücksaugen Wenn die Klimaanlage versetzt werden soll, so kann das Kältemittel zurück ins Außengerät gesaugt werden. Schalten Sie die Klimaanlage ein und auf 16°C Kühlbetrieb. Drücken Sie nun auf der IR-Fernbedienung sechs Mal die TURBO Taste um das Zurücksaugen zu starten. - Seite 32 Alle Angaben in dieser Anleitung verstehen sich vorbehaltlich Irrtümer, Satz- und Druckfehler! SHENZHEN SKYWORTH AIR CONDITIONING TECHNOLOGY CO.,LTD NO.12 GAOKE AVENUE BAOLONG INDUSTRIAL CITY LONGGANG DISTRICT SHENZHEN GUANGDONG CHINA. Web: www.skyworth-ac.com E-mail: swac@skyworth.com K45101039 K45101026 Tel: (+86-755)26743958...
