60/67
Bosch Rexroth AG | Electric Drives
Wartung und Installation
and Controls

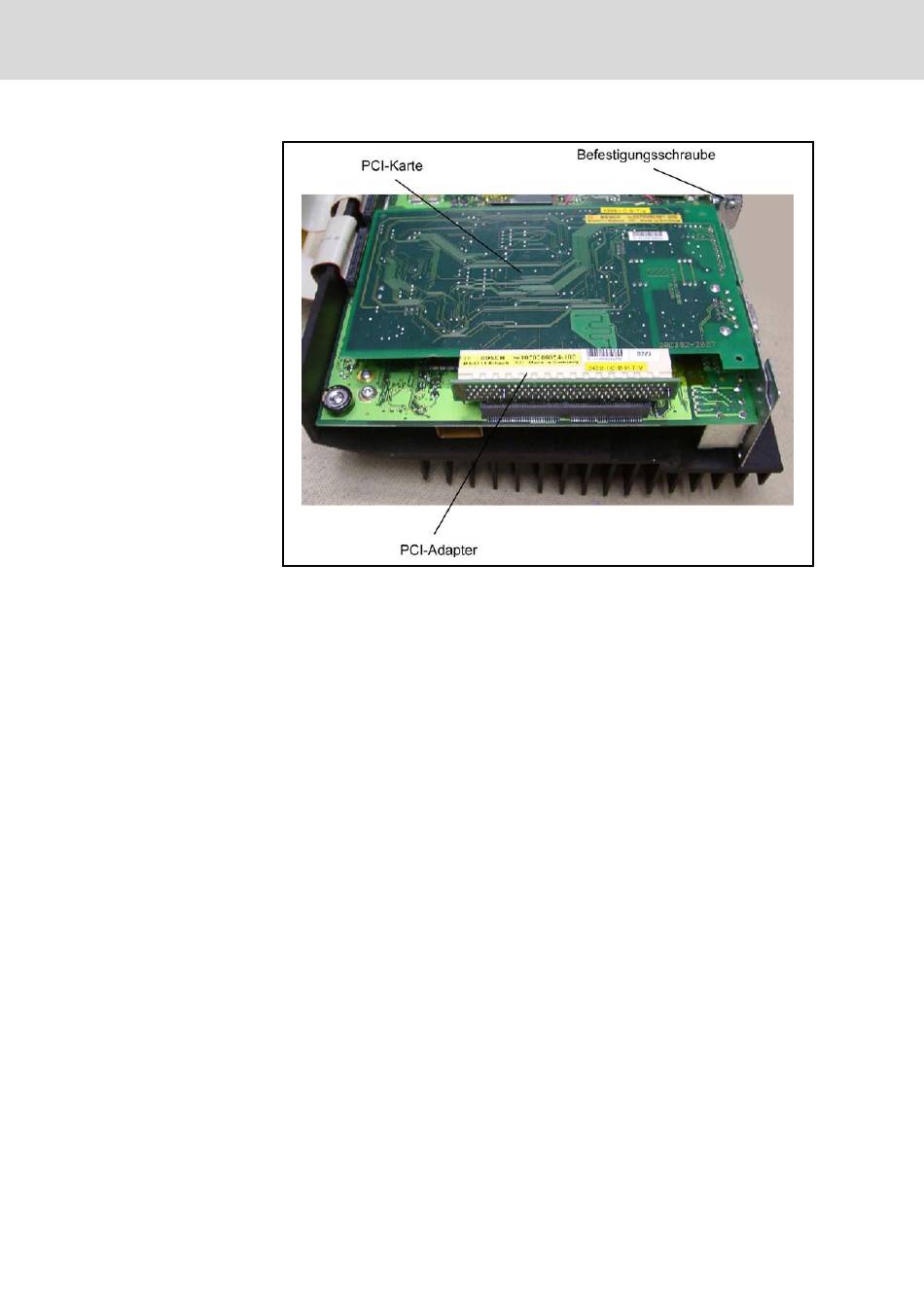

Abb.8-5:
Montierte PCI-Karte
11. Schrauben Sie die Blende der PCI-Karte mit der Befestigungsschraube
an.
12. Setzen Sie die Abdeckhaube auf und schrauben Sie diese mit den vier
Schrauben am Gehäuse der VPP 21-Box fest.
13. Nun bauen Sie die VPP 21-Box wieder ein, indem Sie diese von rechts in
das Kunststoffgehäuse einführen und dabei darauf achten, dass auf der
linken Seite (unter der linken Tür) die beiden Laschen in die entsprech‐
enden Halterungen des Gehäuses rutschen. Schrauben Sie rechts die
beiden Befestigungsschrauben fest, stecken Sie die beiden Flachband‐
kabel auf der linken Seite sowie die übrigen Kabel am Anschlussfeld
wieder auf und schließen Sie die Türen.
Ist die Karte mit einer Plug and Play (PnP)-Funktion ausgestattet, wird sie vom
Betriebssystem automatisch erkannt und in das System integriert, wenn keine
Hardware-Konflikte (IRQ etc.) bestehen.
Sind nach dem Hochlaufen des Systems die Funktionen, die auf der neuen
Karte beruhen, nicht vorhanden, kann dies verschiedene Ursachen haben:
●
Die Karte steckt nicht richtig im PCI-Steckplatz.
●
Die Treibersoftware der Karte ist nicht oder fehlerhaft installiert.
●
IRQ (Interrupt)-Konflikt mit anderen Hardwarekomponenten des PCs.
●
Die Software der Karte ist nicht installiert.
Rexroth IndraControl VPP 21.1 | Projektierung
