Projektierung | Rexroth IndraControl VPP 21.1

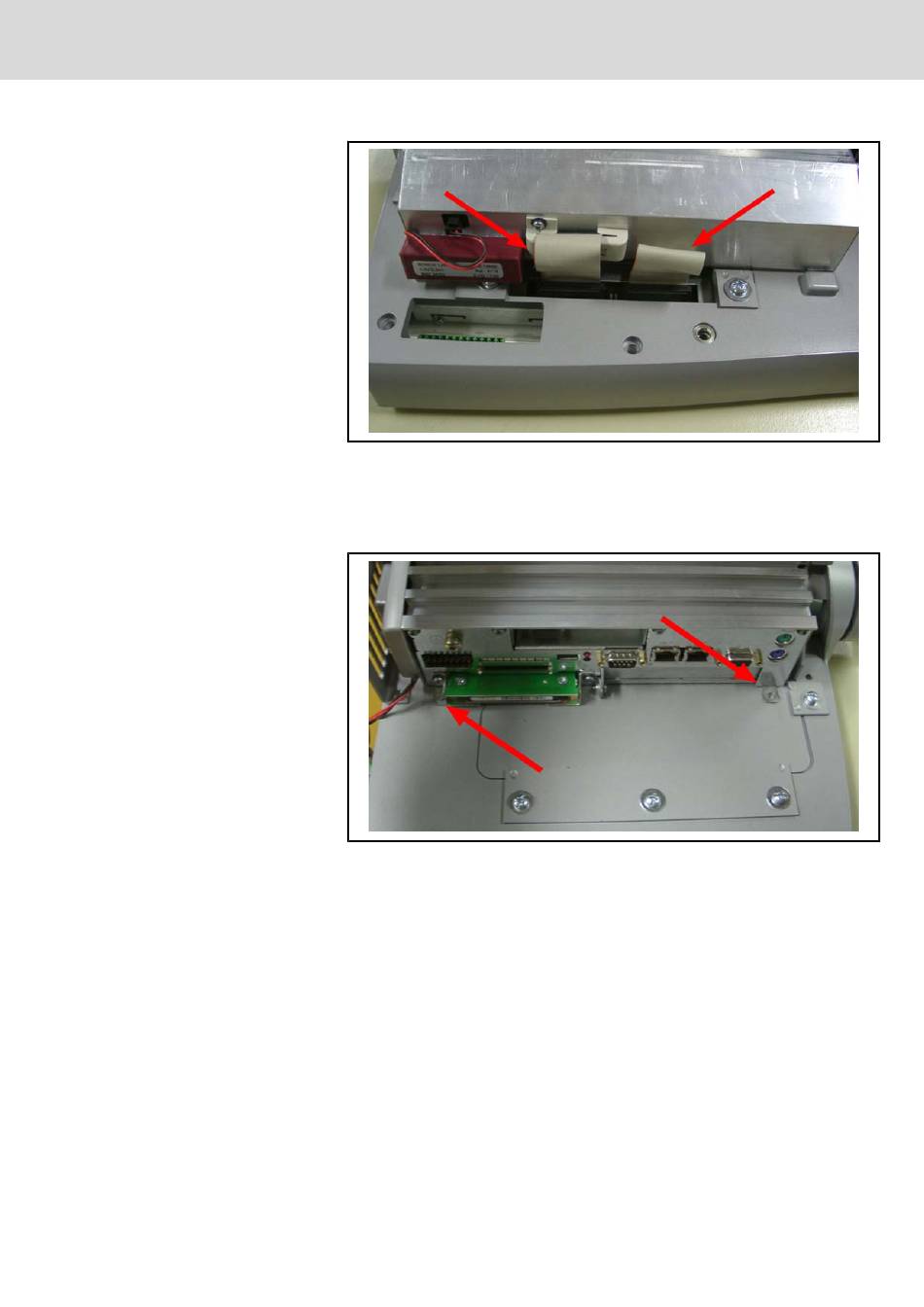

Abb.8-3:
Position der Flachbandkabel
3.
Öffne Sie die rechte Tür and der Rückseite des VPP 21 und lösen Sie die
am Anschlussfeld angeschlossenen Kabel.
4.
Entfernen Sie die beiden Schrauben, mit denen die VPP 21 im Gehäuse
befestigt ist.
Abb.8-4:
Befestigungsschrauben der PC-Box
5.
Ziehen Sie die VPP 21-Box nach rechts aus dem Kunststoffgehäuse des
VPP 21 heraus.
6.
Legen Sie die VPP 21-Box mit den Kühlrippen nach unten auf eine ebene
Unterlage.
7.
Lösen Sie die Schrauben, mit denen die Lüftereinheit am Gehäuse be‐
festigt ist, und nehmen Sie die Lüftereinheit ab.
8.
Schrauben Sie die mit vier Schrauben befestigte Abdeckung der VPP 21-
Box ab. Nehmen Sie die Abdeckung vom Gehäuseunterteil ab.
9.
Entfernen Sie die Schraube, mit der das Slot-Blech befestigt ist.
10. Ziehen Sie den Winkeladapter vom Motherboard ab, stecken Sie den PCI-
Adapter auf die PCI-Karte und anschließend die PCI-Karte mit dem Win‐
keladapter in den entsprechende Buchsenleiste des Motherboards.
Electric Drives
| Bosch Rexroth AG
and Controls
Wartung und Installation
59/67
