Inhaltszusammenfassung für Bosch ARD-AYCF64

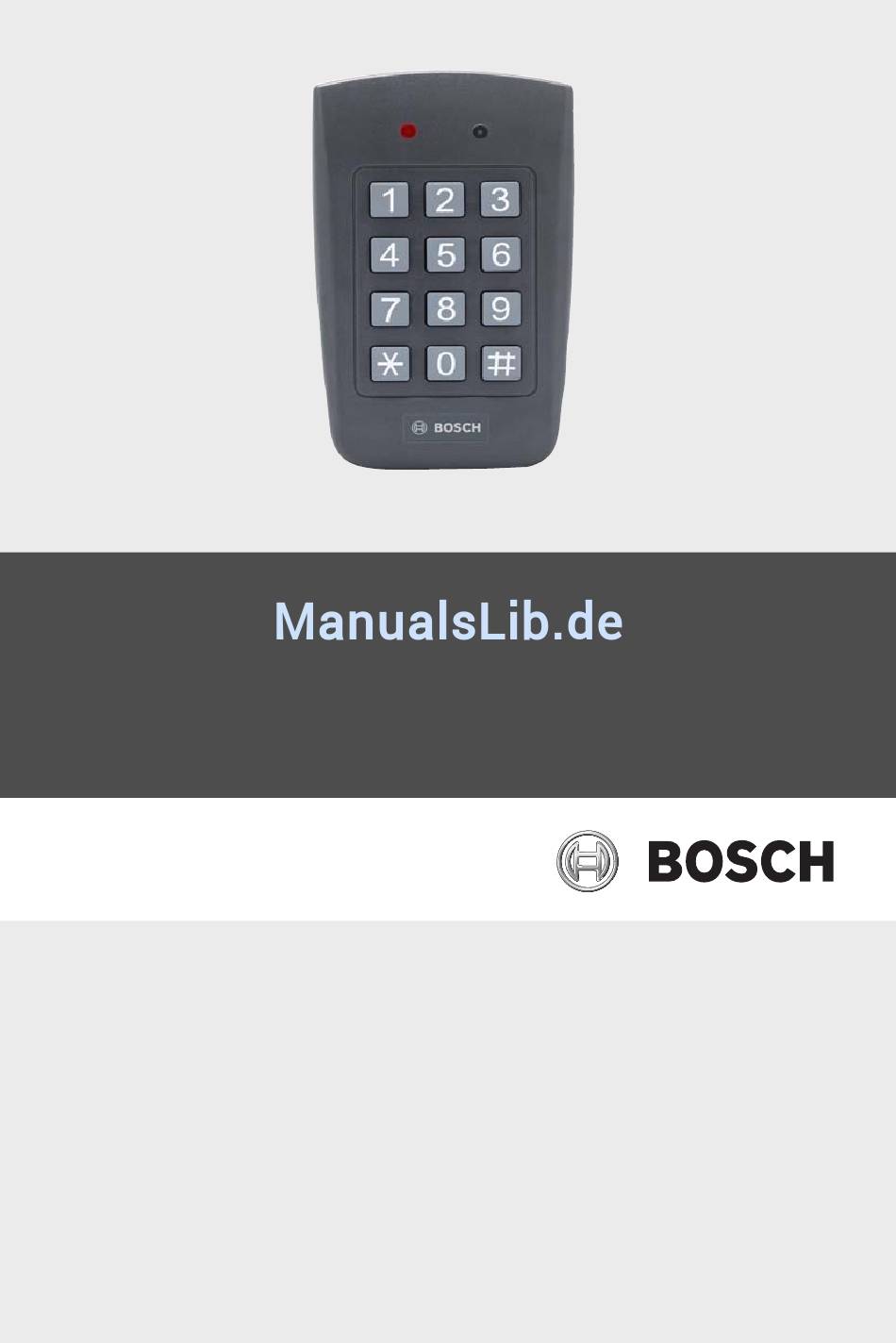

- Seite 1 ARD-AYCF64 RFID - Proximity Leser Installationshandbuch...
-
Seite 3: Inhaltsverzeichnis
ARD-AYCF64 Inhaltsverzeichnis | de Inhaltsverzeichnis Allgemeine Informationen Einführung Gelieferte Komponenten Zusatzgeräte Technische Daten Leistungsmerkmale Installation Montage des ARD-AYCF64 Verkabelungsanleitung Leserfunktionalität Übertragungsmodus Programmierung des ARD-AYCF64 Auswählen des Tastaturübertragungsformats 5.3.1 Optionsnummer 1: Einzeltaste, 6-Bit-Wiegand 5.3.2 Optionsnummer 2: Einzeltaste, 6-Bit-Wiegand, Halbbyte und Paritäten17 5.3.3... - Seite 4 | Inhaltsverzeichnis ARD-AYCF64 Ändern des Programmiercodes Ändern des Kundencodes Wiederherstellung der werksseitigen Standardeinstellungen Ersetzen eines Programmiercodes Anhang LED-Anzeigen – Lesermodus Technischer Kundendienst | V 1.2 | 2010.09 Installationshandbuch Bosch Access Systems GmbH...
-
Seite 5: Allgemeine Informationen
ARD-AYCF64 Allgemeine Informationen | de Allgemeine Informationen Einführung Der ARD-AYCF64 ist ein ultraflacher Zutrittskontrollleser mit piezoelektrischer Tastatur. Die wasserfesten, vandalismusgeschützten Geräte sind für die Innen- und Außenmontage geeignet. Dieses Handbuch enthält folgende Informationen: – Abschnitt 3 Installation – Abschnitt 4 Verkabelungsanleitung –... -
Seite 6: Technische Daten
26-Bit-Wiegand oder Clock & Data at (Leser) Tastaturübertragungsfor Programmierbare PIN-Code- mat (Leser) Formate LED-Anzeigen Zwei dreifarbige LEDs Kommunikation Daten1/C1, Daten0/C2 – Open Collector, 5-V-Anschluss Umgebungskenndaten Betriebstemperaturberei -35 bis 66 °C | V 1.2 | 2010.09 Installationshandbuch Bosch Access Systems GmbH... -
Seite 7: Leistungsmerkmale
120 x 76 x 21 mm (Höhe x Breite x Tiefe) Gewicht 215 g *Gemessen mit Bosch berührungslosem Ausweis (ACD- ATR14CS) oder mit einer gleichwertigen Komponente. Die Reichweite hängt auch von der elektrischen Umgebung und der Nähe zu Metall ab. - Seite 8 | Technische Daten ARD-AYCF64 – Programmierbares Übertragungsformat für berührungslose Ausweise – Clock & Data – 26-Bit-Wiegand – Karte + PIN | V 1.2 | 2010.09 Installationshandbuch Bosch Access Systems GmbH...
-
Seite 9: Installation
Kontroller. Schrauben Sie die hintere Abdeckung des ARD-AYCF64 am gewünschten Montageort an. Legen Sie die vordere Abdeckung des ARD-AYCF64 an die angebrachte hintere Abdeckung an. Befestigen Sie die vordere Abdeckung mit der im Montagesatz mitgelieferten Sicherheitsschraube. Für das Festziehen der Sicherheitsschraube wird ein L-förmiges Werkzeug mitgeliefert. -
Seite 10: Verkabelungsanleitung
Gerät als Leser verwendet wird, bzw. an einen Bereichseingang eines Einbruchmeldesystems, wenn es als Kontroller verwendet wird. VORSICHT! Schneiden Sie alle nicht verwendeten Leiter zurück, und isolieren Sie sie entsprechend. | V 1.2 | 2010.09 Installationshandbuch Bosch Access Systems GmbH... - Seite 11 Netzteilseite des Kabels angeschlossen werden. Diese Konfiguration ist für die Abschirmung des Leser-Kabels gegen externe Störungen die beste Lösung. Der Schaltplan in Bild 4.1 zeigt die Verkabelung für die Leser- Anwendung. Bild 4.1 Leser-Anwendung Bosch Access Systems GmbH Installationshandbuch | V 1.2 | 2010.09...
-
Seite 12: Leserfunktionalität
| Leserfunktionalität ARD-AYCF64 Leserfunktionalität Im Folgenden wird die Verwendung des ARD-AYCF64 Lesers erläutert. Übertragungsmodus Wenn sich der ARD-AYCF64 im Übertragungsmodus befindet, ist er zum Empfang von Daten von einem vorgelegten berührungslosen Ausweis oder einem eingegebenen PIN-Code bereit. Wenn sich der Leser im Übertragungsmodus befindet, –... - Seite 13 ARD-AYCF64 Leserfunktionalität | de Codes und Einstellungen vorprogrammiert. Diese Einstellungen werden als werksseitige Standardeinstellungen bezeichnet. Die Tabelle in Abschnitt Programmiermenü unten enthält die Namen sämtlicher ARD-AYCF64-Menüs. Bosch Access Systems GmbH Installationshandbuch | V 1.2 | 2010.09...
- Seite 14 1 bis 8 Tasten BCD, Clock & Data Auswählen des Kartenübertragungsformats – 26-Bit-Wiegand – Clock & Data – Wiegand-Karte + PIN Ändern des Programmiercodes 1234 Ändern des Kundencodes Wiederherstellung der werksseitigen Standardeinstellungen | V 1.2 | 2010.09 Installationshandbuch Bosch Access Systems GmbH...
-
Seite 15: Auswählen Des Tastaturübertragungsformats
– Die werksseitige Standardeinstellung für den vierstelligen Programmiercode ist 1234. – Wenn innerhalb von 30 Sekunden kein Programmiercode eingegeben wird, geht der ARD-AYCF64 wieder in den Übertragungsmodus über. Verlassen des Programmiermodus Der Programmiermodus kann mit der Taste # verlassen werden: –... - Seite 16 8 Tasten BCD, Clock & Data“ (Optionsnummer 7) ist eine zusätzliche Eingabe für die Angabe der Tastenanzahl im PIN-Code erforderlich. Tastaturübertragungsformat-Optionsnummer Mithilfe der nachfolgenden Tabelle können Sie die Optionsnummer für das gewünschte Tastaturübertragungsformat bestimmen. | V 1.2 | 2010.09 Installationshandbuch Bosch Access Systems GmbH...
-
Seite 17: Optionsnummer 1: Einzeltaste, 6-Bit-Wiegand
5 = 101010 # = 011001 =„C“ * * = Hexadezimal 5.3.2 Optionsnummer 2: Einzeltaste, 6-Bit-Wiegand, Halbbyte und Paritäten Bei jedem Tastendruck werden sofort vier Bits und zwei Paritätsbits gesendet. Bosch Access Systems GmbH Installationshandbuch | V 1.2 | 2010.09... -
Seite 18: Optionsnummer 3: Einzeltaste, 8-Bit-Wiegand, Halbbytes Ergänzt
Tastaturdaten mit einem dreistelligen Kundencode wie ein Standard-26-Bit-Kartenausgang. Der Kundencode wird im Programmiermenü 4 eingestellt und kann im Bereich zwischen 000 und 255 liegen. Die werksseitige Standardeinstellung für den Kundencode ist 000. (Weitere | V 1.2 | 2010.09 Installationshandbuch Bosch Access Systems GmbH... -
Seite 19: Optionsnummer 5: 1 Bis 5 Tasten + Kundencode, 26-Bit-Wiegand
Zwischenspeicherung von bis zu fünf Tasten und Ausgabe von Tastaturdaten mit einem Kundencode wie einem 26-Bit- Kartenausgang. Der Kundencode wird im Programmiermenü 4 eingestellt und kann im Bereich zwischen 000 und 255 liegen. Die werksseitige Bosch Access Systems GmbH Installationshandbuch | V 1.2 | 2010.09... - Seite 20 Tastatur-PIN-Codes bereit. (EP) FFFF FFFF AAAA AAAA AAAA AAAA (OP) Wobei: Gerade Parität für die ersten 12 Bits Ungerade Parität für die letzten 12 Bits 8-Bit-Kundencode Von der Tastatur erzeugter 16-Bit-Code | V 1.2 | 2010.09 Installationshandbuch Bosch Access Systems GmbH...
-
Seite 21: Optionsnummer 6: 6 Tasten Bcd Und Paritätsbits, 26-Bit-Wiegand
Zwischenspeicherung von bis zu acht Tasten und Ausgabe von Tastaturdaten ohne Kundencode wie ein Standard-Clock & Data-Kartenausgang. Der Tastatur-PIN-Code kann ein bis acht Stellen lang sein. Die Länge des PIN-Codes wird während der Programmierung des Bosch Access Systems GmbH Installationshandbuch | V 1.2 | 2010.09... -
Seite 22: Auswählen Des Übertragungsformats Für Berührungslose Ausweise
Eingabe für die Angabe der Tastenanzahl im PIN- Code erforderlich. Auswählen des Übertragungsformats für berührungslose Ausweise Der ARD-AYCF64 bietet drei verschiedene Formate für berührungslose Ausweise an. Gehen Sie zur Auswahl des Übertragungsformats des berührungslosen Ausweislesers wie folgt vor: Wechseln Sie in den Programmiermodus. -
Seite 23: Übertragungsformat „Wiegand-Karte + Pin
Tastaturdaten gleichzeitig ab. Diese Option hat höhere Priorität als das ausgewählte Tastaturübertragungsformat. Die Tastaturdaten werden wie unten beschrieben gesendet. Wenn dem ARD-AYCF64 eine Karte vorgelegt wird, beginnt die Programm-LED grün zu blinken. Damit wird angezeigt, dass der ARD-AYCF64 auf den PIN-Code wartet. Wenn die Eingabe des ein- bis fünfstelligen Tastatur-PIN-Codes unterbrochen und... - Seite 24 Betätigung der dritten Taste Wenn der PIN-Code weniger als fünf Stellen lang ist, werden alle höchstwertigen Halbbytes mit Nullen gefüllt. Beispiel: (EP) 0000 0000 0000 0000 AAAA BBBB (OP) Wobei: | V 1.2 | 2010.09 Installationshandbuch Bosch Access Systems GmbH...
-
Seite 25: Ändern Des Programmiercodes
Die werksseitige Standardeinstellung für den vierstelligen Programmiercode ist 1234. Ändern des Kundencodes Wechseln Sie in den Programmiermodus. Drücken Sie „4“, um in das Menü 4 zu gelangen. – Die Übertragungs-LED leuchtet rot. Bosch Access Systems GmbH Installationshandbuch | V 1.2 | 2010.09... -
Seite 26: Wiederherstellung Der Werksseitigen Standardeinstellungen
Signaltöne, und der Controller wird auf den Normalmodus zurückgesetzt. – Falls der Programmiercode ungültig ist, ertönt ein langer Signalton, und der Controller wird auf den Normalmodus zurückgesetzt, ohne dass der Speicher | V 1.2 | 2010.09 Installationshandbuch Bosch Access Systems GmbH... -
Seite 27: Ersetzen Eines Programmiercodes
Wand abnehmen oder das Gehäuse des Lesers entfernen. Schließen Sie den Leser an die Spannungsversorgung an. Ihnen stehen jetzt 10 Sekunden für die Aktivierung des Programmiermodus zur Verfügung. Geben Sie dazu die werksseitige Programmiercode-Standardeinstellung 1234 ein. Bosch Access Systems GmbH Installationshandbuch | V 1.2 | 2010.09... -
Seite 28: Anhang
Aktivieren des Programmiermodus 1. #-Taste viermal betätigen 2. Vierstelligen Programmiercode eingeben grün Verlassen des Programmiermodus – #-Taste drücken oder – Falsche Eingabe oder – Keine Eingabe für 30 Sekunden Auswählen des Tastaturübertragungsformats | V 1.2 | 2010.09 Installationshandbuch Bosch Access Systems GmbH... - Seite 29 Auswählen des Übertragungsformats für berührungslose Ausweise 1. Programmiermodus grün aktivieren 2. Taste 2 drücken grün 3. Nr. des Übertragungsformats für berührungslose Ausweise eingeben 4. Zurück zum Übertragungsmodus Ändern des Programmiercodes Bosch Access Systems GmbH Installationshandbuch | V 1.2 | 2010.09...
- Seite 30 4. Zurück zum Übertragungsmodus Ändern des Kundencodes 1. Programmiermodus grün aktivieren 2. Taste 4 drücken grün 3. Neuen dreistelligen Code eingeben 4. Zurück zum Übertragungsmodus Wiederherstellung der werksseitigen Standardeinstellungen | V 1.2 | 2010.09 Installationshandbuch Bosch Access Systems GmbH...
- Seite 31 Anhang | de Lesermodus/ Modus-/ Tür-/Programm-LED Benutzeraktion Übertragungs-LED (rechts) (links) 1. Programmiermodus grün aktivieren 2. Taste 0 drücken rot blinkend rot blinkend 3. Vierstelligen Programmiercode eingeben 4. Zurück zum Übertragungsmodus Bosch Access Systems GmbH Installationshandbuch | V 1.2 | 2010.09...
-
Seite 32: Technischer Kundendienst
130 Perinton Parkway Fairport, New York, 14450, USA Telefon: +1 585 223 4060 Fax: +1 800 289 0096 security-sales@us.bosch.com http://www.boschsecurity.us Asien/Pazifik: Bosch Security Systems Pte Ltd. 38C Jalan Pemimpin Singapore 577180 Telefon: +65 6319 3450 Fax: +65 6319 3499 apr.securitysystems@bosch.com http://www.boschsecurity.com | V 1.2 | 2010.09... - Seite 36 Bosch Access Systems GmbH Charlottenburger Allee 50 D-52068 Aachen Germany www.boschsecurity.com © Bosch Access Systems GmbH, 2010...
