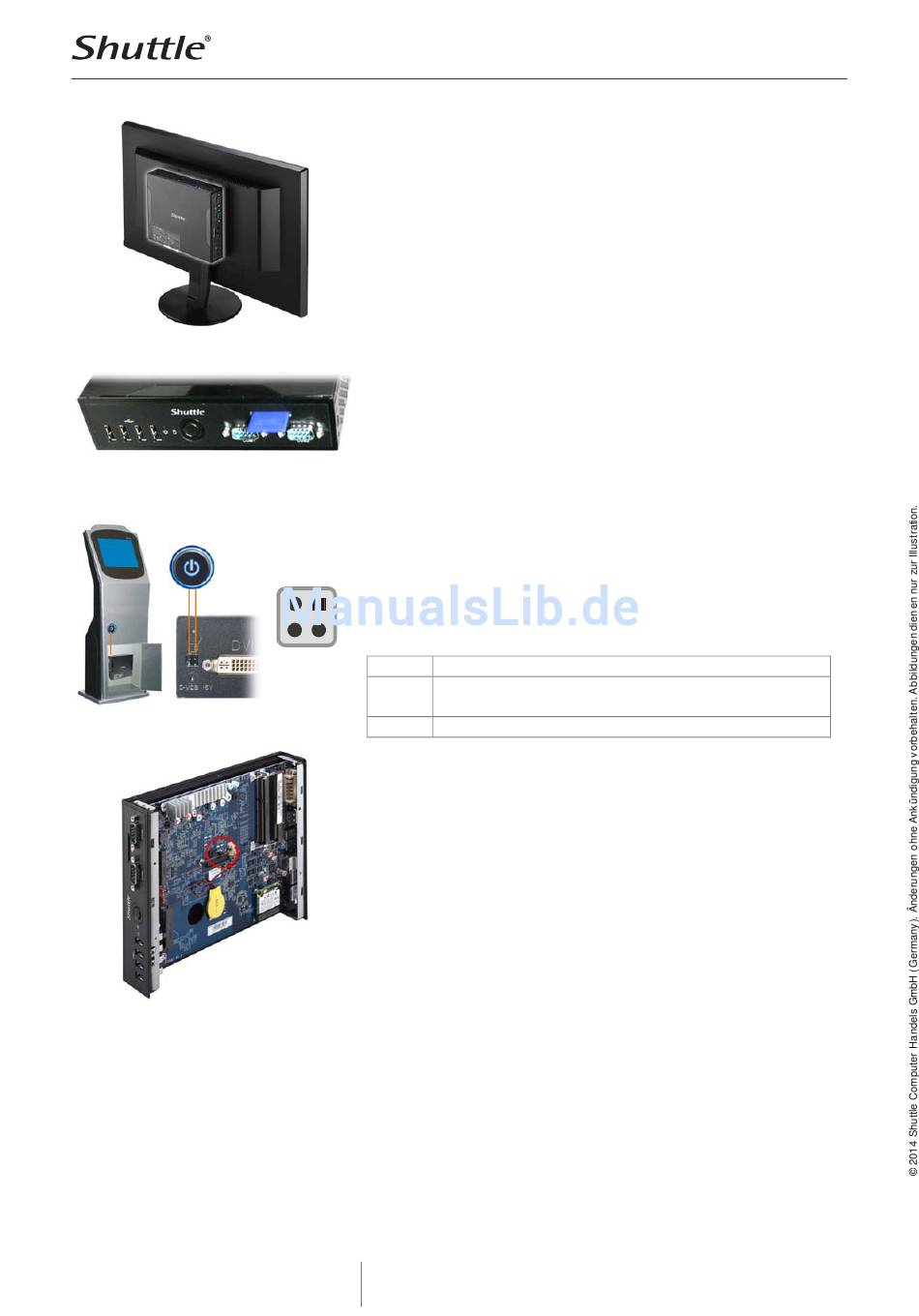

Shuttle 1,3L Kurzanleitung Seite 5

Position von Jumper J1
Seite 5 | 9. April 2014
w w w . s h u t t l e . e u
VESA-Halter
Mit der mitgelieferten 75/100mm-VESA-Halterung kann DS437 an einer
Wand, an einer Armhalterung oder hinter einem Monitor montiert
werden, was speziell in Industrie, Unternehmen und öffentlichen
Einrichtungen gefragt ist. Zahlreiche M3-Gewindeöffnungen im
Gehäuse des PCs ermöglichen außerdem die Montage des DS437 an
nahezu beliebigen Orten.
SD Cardreader
Mit dem eingebauten SD Cardreader auf der Vorderseite lassen sich
leicht Dateien von der Fotokamera zum Computer überspielen. So
gelangt man schnell zu Bild- und Videomaterial aus der Kamera und
kann es auf den PC übertragen. Es werden SD, SDHC und SDXC
Flashkarten im Standard-Format unterstützt und auch das Booten von
diesen Karten wird unterstützt. (SD = Secure Digital)
Externer Power-Button per Remoteleitung
Für den Fall, dass das Gerät durch räumliche Gegebenheiten (z. B.
einen Festeinbau) nicht durch den frontseitig angebrachten Power-
Gnd Pwr
Button eingeschaltet werden kann, ist es per separater Remoteleitung
3 1
startbar. Hierzu verbindet man einen Button über die entsprechenden
Pins im Backpanel des PCs. (Rastermaß: 2.54 mm). Außerdem lässt sich
über diese Pins der CMOS-Speicher löschen oder eine externe 5V-
Spannung abgreifen.
4 2
Pin 1-3 Anschluss für einen externen Ein-/Aus-Button
CMOS +5V
Pin 3-4 Überbrücken Sie diese Pins für 3 Sekunden, um damit den
CMOS-Speicher zu löschen (Clear CMOS)
Pin 2-3 External +5V DC voltage (Pin 3 = Ground).
Einschalten nach Stromausfall
Im BIOS-Setup unter "Power Management Configuration" befindet sich
die Funktion "Power-On after Power Fail", womit definiert wird wie der
PC nach einem Stromausfall reagiert: (1) unbedingt einschalten, (2)
Status vor dem Stromausfall wiederherstellen oder (3) ausgeschaltet
lassen. Prinzipbedingt kann diese Funktion jedoch bei sehr kurzen
Stromausfällen versagen, so dass DS437 zusätzlich über eine reine
Hardwarelösung verfügt. Entfernt man Jumper J1 (siehe Kurzanleitung),
dann startet der PC unbedingt, sobald die Stromversorgung hergestellt
wird.
Shu t tl e Computer Han dels GmbH
Fritz- Strassmann-S t r. 5
25337 Elmshorn | Germany
Produkt Spezifikation
Tel. +49 (0) 4121-47 68 60
Fax +49 (0) 4121-47 69 00
s a l e s @ s h u t t l e . e u
