Shuttle 1,3L Kurzanleitung Seite 4
VGA
DVI-D
RS-232
RS-232
RS-422
RS-485
WLAN
mSATA
Seite 4 | 9. April 2014
w w w . s h u t t l e . e u

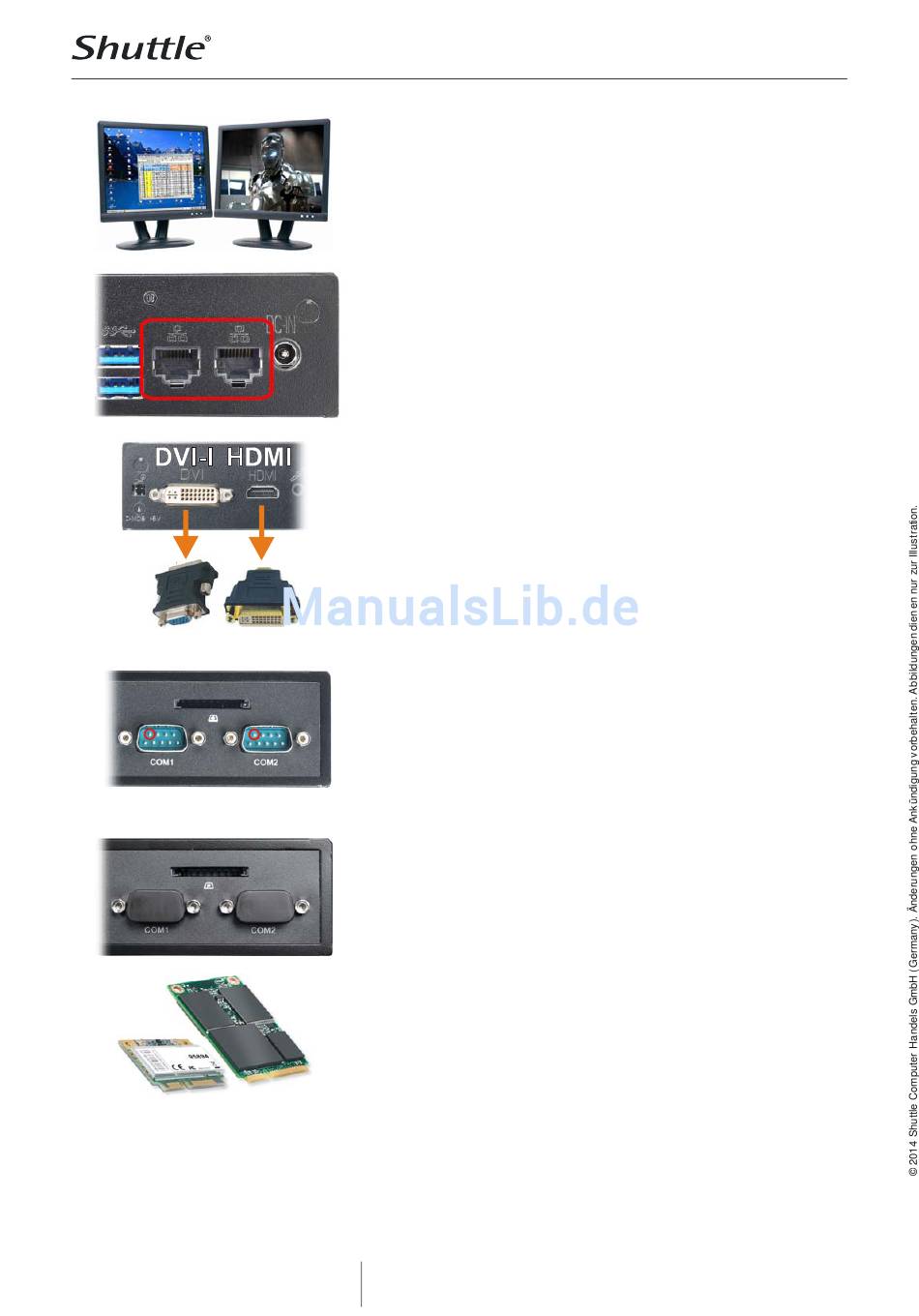

Zwei-Monitor-Betrieb mit HDMI und DVI (bzw. VGA)
Bis zu zwei Monitore lassen sich gleichzeitig ohne zusätzliche Grafik-
karte anschließen, womit sich mehr Daten simultan visualisieren lassen.
DS437 bietet zwei Video-Ausgänge: HDMI und DVI-I.
Dual Gigabit LAN Netzwerk
In vielen Bereichen ist ein stetiger Anstieg des Netzwerkverkehrs durch
medienintensive Anwendungen und Internet zu verzeichnen. Um diesen
Anforderungen gerecht zu werden, hat Shuttle den DS437 mit gleich
zwei Gigabit-Netzwerkanschlüsse ausgestattet. Somit lässt sich dieser
Computer wahlweise mit zwei verschiedenen Netzwerken verbinden
oder man verwendet die Teaming-Funktion für Load Balancing
(Lastausgleich) oder Failover (Ausfallsicherung).
Video Anschluss-Optionen
Mit optional erhältlichen Adaptern lässt sich ein DVI-D-Gerät am HDMI-
Port betreiben beziehungsweise ein VGA-Gerät am DVI-I-Port.
DVI-D überträgt nur digitale Video-Signale.
DVI-I überträgt digitale und analoge Video-Signale.
HDMI überträgt digitale Video-Signale und digitale Audio-Signale.
D-Sub / VGA überträgt analoge Video-Signale.
Zwei serielle Schnittstellen
Consumer-PCs haben heute oftmals keine seriellen Schnittstellen mehr,
weil sie durch USB ersetzt worden sind. Für manche professionelle
Anwendungen zum Beispiel bei Kassensystemen und bei Produkten aus
dem Bereich der Wissenschaft und der Industrie werden sie weiterhin
nachgefragt. DS437 verfügt über zwei serielle RS-232 Schnittstellen, die
auch eine externe Spannung von 5 oder 12V liefern können. Der linke
COM-Port (COM1) kann auch auf RS422 und RS485 umgeschaltet
werden. Die COM-Ports sind mit schwarzen Plastikkappen geschützt.
COM-Port Pin 9 Konfiguration: Pin 9 des COM-Ports ist ein
multifunktionaler Anschluss (auf dem Foto mit rotem Kreis markiert). Mit
dem Mainboard-Jumper JP2 lässt sich konfigurieren, ob Pin 9 als "Ring
Indicator" (RI) geschaltet ist oder eine externe Spannungsversorgung von
5V bzw. 12V bietet (jeder COM-Port ist einzeln konfigurierbar)
Steckplatz für Mini-PCI-Express-Karten
DS437 verfügt über zwei Mini-PCI-Express-Steckplätze, die leicht von
außen zugänglich sind. Der Steckplatz für halblange Karten ist bereits
mit einem WLAN-Modul bestückt. Ein weiterer Steckplatz unterstützt
auch Karten mit voller Länge (full size) – dies kann entweder eine Mini-
PCI-Express-Karte sein oder eine mSATA-Karte (Mini Serial ATA), die als
Solid State Drive (SSD) verwendet werden kann.
