SCXI-Module mit USB-Anschluss

SCXI-Module mit USB-Anschluss sind Plug-and-Play-Module mit integrierter Signalkonditionierung,
die direkt an den USB-Anschluss des Computers oder einen USB-Hub angeschlossen werden, so dass
keine DAQ-Karte erforderlich ist. SCXI-Module mit USB-Anschluss (z. B. SCXI-1600) sind nicht für
PXI/SCXI-Kombinations-Chassis oder Schaltungen mit mehreren Chassis geeignet. Verfahren Sie nach
dem Einstecken des Moduls in das Chassis wie folgt:
1. Schließen Sie das Modul mit dem USB-Kabel an den Computer oder einen anderen damit verbun-
denen Hub an.
2. Befestigen Sie die Zugentlastungsvorrichtung mit einem Kabelbinder am Kabel.
1 Computer
2 USB-Hub
Hinzufügen von Modulen zu einem SCXI-System
Module können auch in SCXI-Systeme eingesteckt werden, die im Multiplexmodus betrieben werden.
Sollte es in Ihrem System bereits einen Controller geben, stecken Sie alle weiteren Module einfach wie
beschrieben in die verbleibenden Steckplätze. Für welche der Module ein Kabeladapter erforderlich ist,
wird im Schritt 7: Anschließen des Kabeladapters
1 neues SCXI-Modul
2 vorhandenes SCXI-Modul
Schritt 5: Anschließen der Sensoren und Leitungen
Befestigen Sie die Sensoren und Signalquellen am Anschlussblock, Zubehör oder den Modul-anschlüs-
sen für alle vorhandenen Karten.
Im DAQ-Assistenten ist zu den NI-DAQmx-Tasks und virtuellen Kanälen auf Ihrem System ein
Anschlussplan enthalten, der auch ausgedruckt werden kann. Wählen Sie dazu den Task oder virtuellen
© National Instruments Corporation
®
4 5
3
2
1
3
4

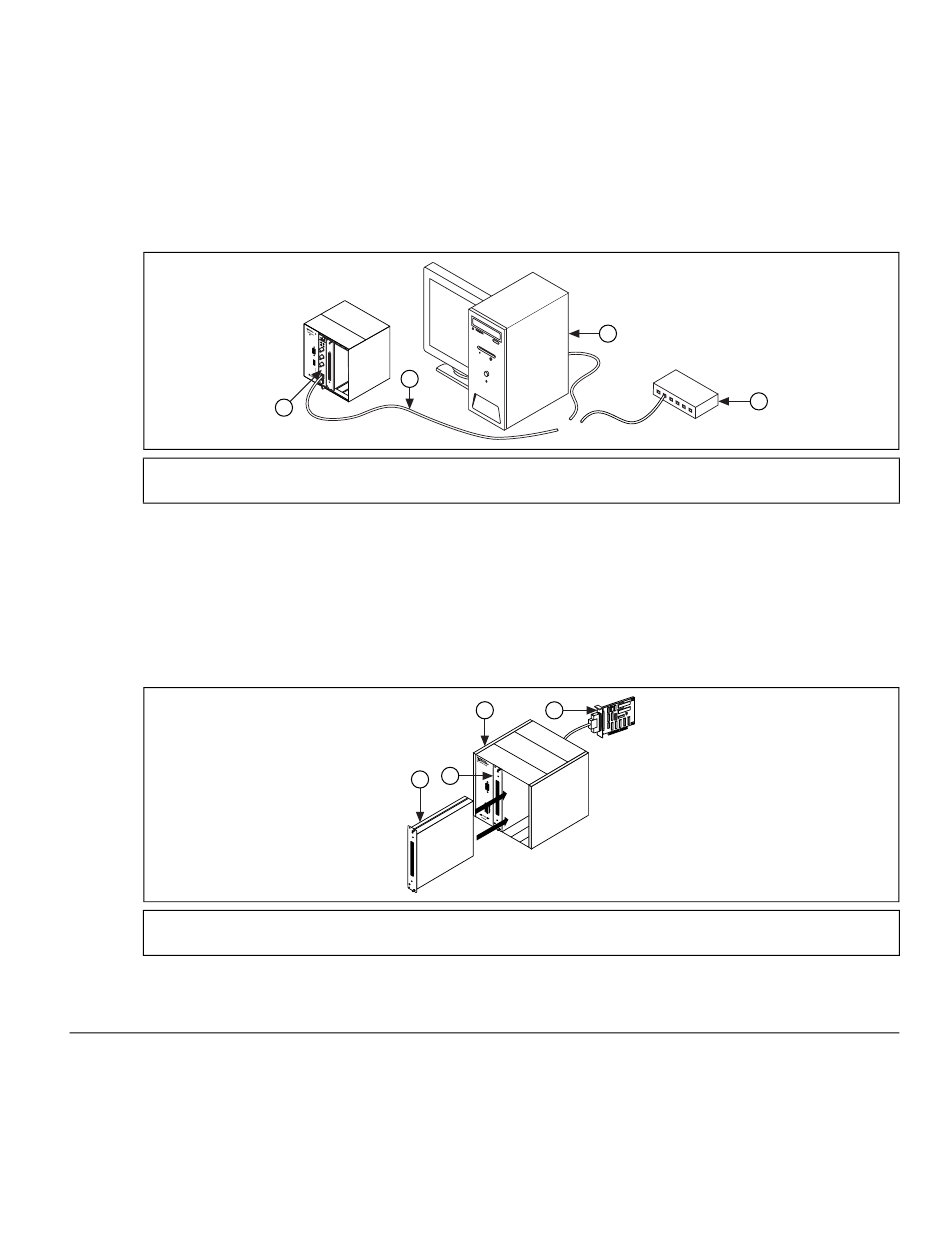

Abbildung 6. Anschluss eines SCXI-Moduls mit USB-Anschluss
2
1
Abbildung 7. Einstecken eines SCXI-Moduls in ein Chassis
1
Or
3 USB-Kabel
4 SCXI-Modul mit USB-Anschluss
erläutert.
3 4
12
11
10 9
8
7 6
5
3 4
2
1
ON
3 SCXI-Chassis
4 DAQ-Karte
45
2
SCXI-Schnellstartanleitung
