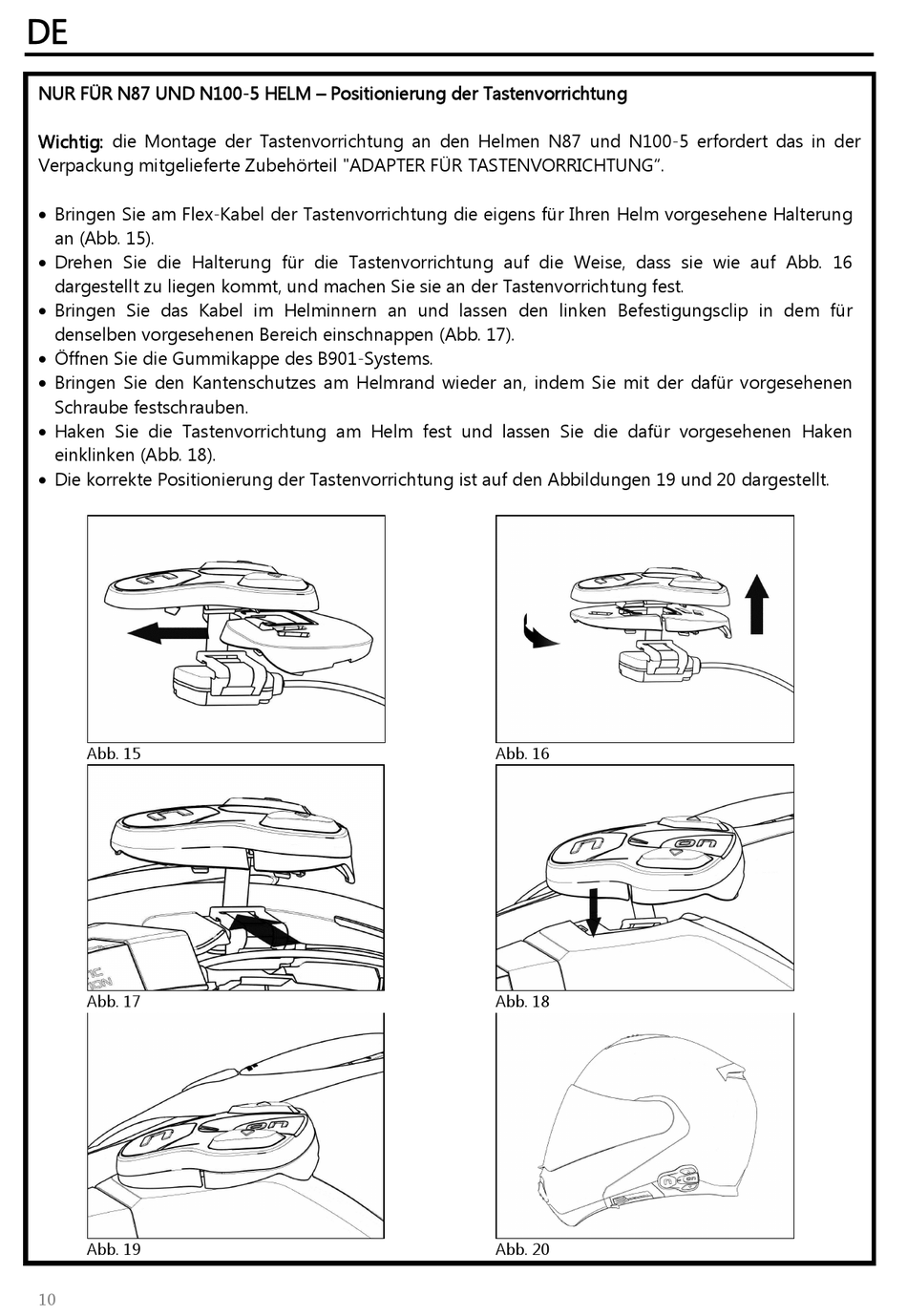

NUR FÜR N87 UND N100-5 HELM – Positionierung der Tastenvorrichtung
Wichtig: die Montage der Tastenvorrichtung an den Helmen N87 und N100-5 erfordert das in der
Verpackung mitgelieferte Zubehörteil "ADAPTER FÜR TASTENVORRICHTUNG".
 Bringen Sie am Flex-Kabel der Tastenvorrichtung die eigens für Ihren Helm vorgesehene Halterung
an (Abb. 15).
 Drehen Sie die Halterung für die Tastenvorrichtung auf die Weise, dass sie wie auf Abb. 16
dargestellt zu liegen kommt, und machen Sie sie an der Tastenvorrichtung fest.
 Bringen Sie das Kabel im Helminnern an und lassen den linken Befestigungsclip in dem für
denselben vorgesehenen Bereich einschnappen (Abb. 17).
 Öffnen Sie die Gummikappe des B901-Systems.
 Bringen Sie den Kantenschutzes am Helmrand wieder an, indem Sie mit der dafür vorgesehenen
Schraube festschrauben.
 Haken Sie die Tastenvorrichtung am Helm fest und lassen Sie die dafür vorgesehenen Haken
einklinken (Abb. 18).
 Die korrekte Positionierung der Tastenvorrichtung ist auf den Abbildungen 19 und 20 dargestellt.
Abb. 15
Abb. 17
Abb. 19
