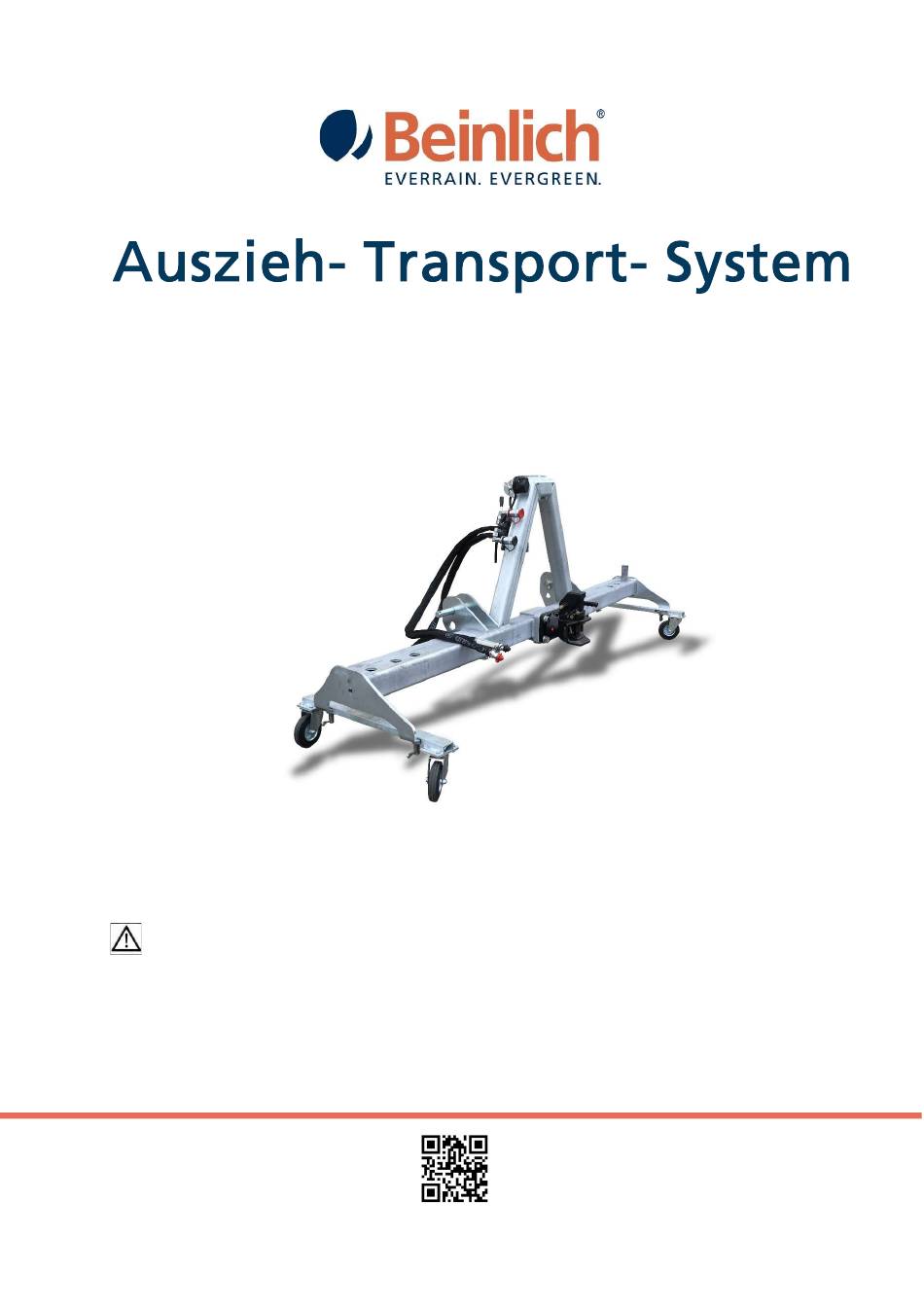

Betriebsanleitung
Lesen Sie die sicherheitstechnischen Hinweise sorgfältig durch und beachten Sie diese später
durch vorsichtiges Verhalten. Geben Sie die Sicherheitsanweisungen auch an Ihr
Bedienungspersonal weiter. Das nebenstehende Achtungssymbol deutet auf wichtige
Sicherheitsanweisungen dieser Betriebsanleitung hin.
Beinlich Agrarpumpen und –maschinen GmbH
Eifel-Maar-Park 16 - 56766 Ulmen
Tel.: 02676 9516-0 - Fax: 02676 951615
www.beinlich-beregnung.de
info@beinlich-beregnung.de
Bitte vor Inbetriebnahme lesen!
Beinlich Agrarpumpen und –maschinen GmbH
Hansestr. 25-27 - D-29525 Uelzen
Tel.: +49 581 9736 3063 – Fax: +49 581 9736 3066
www.beinlich-beregnung.de
verkauf.uelzen@beinlich-beregnung.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Beinlich ATS
Inhaltszusammenfassung für Beinlich ATS
- Seite 1 Verhalten. Geben Sie die Sicherheitsanweisungen auch an Ihr Bedienungspersonal weiter. Das nebenstehende Achtungssymbol deutet auf wichtige Sicherheitsanweisungen dieser Betriebsanleitung hin. Beinlich Agrarpumpen und –maschinen GmbH Beinlich Agrarpumpen und –maschinen GmbH Eifel-Maar-Park 16 - 56766 Ulmen Hansestr. 25-27 - D-29525 Uelzen Tel.: 02676 9516-0 - Fax: 02676 951615...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Gefahren und sicherheitstechnische Hinweise ................. 4 Bestimmungsgemäße Verwendung ................5 Allgemeine Sicherheits- und Unfallverhütungsvorschriften ..........5 Hydraulik (WARNUNG) ....................6 Achsentlastung (Front) ....................6 Wartung ..........................7 Empfang der Maschine (Checkliste zur Bereitstellung) ............. 7 Beschreibung des „Auszieh- Transport- Systems“ ..............8 Das „Auszieh- Transport- Systems“... -
Seite 4: Gefahren Und Sicherheitstechnische Hinweise
Gefahren und sicherheitstechnische Hinweise 1 Gefahren und sicherheitstechnische Hinweise Bitte lesen und beachten Sie die Bedienungsanleitung und Sicherheitshinweise vor der Inbetriebnahme. Der Aufenthalt im Gefahrenbereich ist nicht zulässig. Beim Abkoppeln ATS 3 gegen Wegrollen sichern. -
Seite 5: Bestimmungsgemäße Verwendung
Gefahren und sicherheitstechnische Hinweise 1.1 Bestimmungsgemäße Verwendung Das ATS (Auszieh- Transport- System) dient zum vereinfachten und sicheren Ausziehen des Beinlich- Fahrspurstativ, sowie zum schnellen und einfachen Umsetzen der Beinlich- Beregnungsmaschinen. Jeder darüberhinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. -
Seite 6: Hydraulik (Warnung)
Es ist darauf zu achten, dass bei Anschluss an den Traktor sowohl die Leitungen, als auch die Traktorhydraulik drucklos sind. Hydraulikschlauchleitungen regelmäßig kontrollieren! Der Austausch von beschädigten und alten Leitungen muss den technischen Anforderungen von Fa. Beinlich entsprechen. Vor dem Abklemmen der Hydraulikanschlüsse, Druck abschalten (Wählhebel auf Stellung „AUS“... -
Seite 7: Wartung
Gefahren und sicherheitstechnische Hinweise 1.5 Wartung Instandsetzung-, Wartung- und Reinigungsarbeiten sowie die Beseitigung von Funktionsstörungen grundsätzlich nur bei abgeschaltetem Antrieb und stillstehendem Motor vornehmen! - Zündschlüssel abziehen! Muttern und Schrauben regelmäßig auf festen Sitz prüfen und ggf. nachziehen! Beim Auswechseln von Maschinenteilen geeignetes Werkzeug und Handschuhe benutzen! Ordnungsgemäßes Entsorgen von Ölen, Fetten und Filtern! Ersatzteile müssen mindestens den vom Maschinenhersteller festgelegten... -
Seite 8: Beschreibung Des „Auszieh- Transport- Systems
Das „Auszieh- Transport- System“ dient zum vereinfachten Ausziehen des Stativs in der Fahrspur, sowie zum schnellen und sicheren Umsetzen der Beregnungsmaschine. Weiterhin ermöglicht das ATS automatisches Ankuppeln und Höhenregulierung beim Fahren. Alle notwendigen Anschlüsse sind leicht erreichbar. 3.1 Das „Auszieh- Transport- Systems“ im Detail Bestandteile des ATS: 1.Kugelkupplung K80... -
Seite 9: Zwei Unterschiedliche Kupplungen
Beschreibung des „Auszieh- Transport- Systems“ 3.2 Zwei unterschiedliche Kupplungen Bolzenkupplung KU2000NA-5 Automatische Anhängerkupplung mit Flansch Vorbereitung für mechanische Fernbedienung Stützlast bis 40 km/h 2.800 kg zul. Gesamtgewicht 14.000 kg Kugelkupplung RO*825B (K80) Manuelle Kugelkupplung Kugel 80 Stützlast bis 40 km/h 4.000 kg zul. -
Seite 10: Einsatz Des „Auszieh- Transport- Systems
Haltebolzen mit Sicherungsstift sichern Höhenverstellbar durch Wahl der Führungslöcher 1. Hydraulikleitungen am Traktor anschließen und Druck am Traktor einschalten. Wählhebel am ATS steht auf (AUS)! 2. Hydraulikleitungen von Beinlich Maschine anschließen. 3. Den Druck auf Beinlich Maschine über Wahlhebel auf (EIN) freischalten 4. -
Seite 11: Ersatzteillisten / Anhänge
Ersatzteillisten / Anhänge 5 Ersatzteillisten / Anhänge Bolzenkupplung KU2000NA-5 automatischer Verbindungstyp, Kuppelbolzen zylindrisch Lochbild: A = 160mm; B = 100mm Loch- ØC = 21 für M20 Kuppelbolzen: ØD = 32mm Beispielbilder Kugelkupplung RO*825B (K80) Einzelteile K80 Ersatzteile für K80 Pos. Benennunge für Artikelnummer... - Seite 12 Oberlenker Bolzen kat 1-2 200 050 034 Klappstecker KD 12 (Splint) 310 211 000 Federstecker Ø 6 x 105 mm 310 210 004 Typenschild ATS u. Haspel 310 151 046 150 010 061 6_1 Automatische Bolzenkupplung Kugelkupplung K80 150 010 059...
- Seite 13 Ersatzteillisten / Anhänge Bezeichnung Artikel-Nr. Stk. 22 Kunststoffkabel 7x1,5 mm 110 049 601 23 Hydr. Schutzschlauch in. Ø28 312 722 077 24 Usit-Ring 3/8" 312 761 017 25 Hohlschraube 3/8" 312 730 001 26 Verschlussschraube 1/8" 312 722 177 27 Lenkrolle Ø125 340 923 006 28 Federstecker 5x85 310 210 003...
