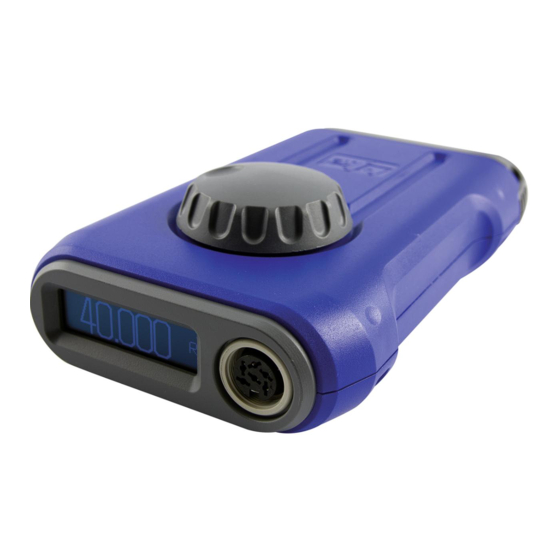

joke ENESKAmobile Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
ENESKAmobile

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für joke ENESKAmobile

Inhaltszusammenfassung für joke ENESKAmobile

  • Seite 1 Betriebsanleitung ENESKAmobile...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Hinweise zur Anleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 2 Produktübersicht .
  • Seite 4 10 Softwareupdate durchführen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 11 Wartung, Pflege und Entsorgung .

  • Seite 5: Hinweise Zur Anleitung

    Hinweise zur Anleitung Diese Betriebsanleitung ermöglicht dem Bediener die einwandfreie Bedienung, Pflege und War- tung des ENESKAmobile (im Folgenden „Gerät“). Diese Betriebsanleitung ist Teil des Geräts und muss ständig griffbereit am Einsatzort aufbewahrt werden. Wenn das Gerät an Dritte weiterge- geben wird, muss auch die Betriebsanleitung weitergegeben werden.

  • Seite 6: Typenschild

    • ENESKAmobile inklusive Akkupack, Ladegerät und Netzteil Der Einsatz eines zweiten Akkupacks wird empfohlen. Eine umfassende Übersicht über die joke-Handstücke, die an das Gerät angeschlossen werden können, finden Sie im joke Katalog für die Oberflächen bearbeitung, Kapitel „Antriebssysteme und Handstücke“, Kapitel ENESKAmobile.

  • Seite 7: Technische Daten

    Technische Daten Mobiles Steuergerät Motoranschluss 1 Anschluss für bürstenlosen Gleichstrommotor Spannungsversorgung 14,8 V Ruhestrom bei ausgeschaltetem Motor 130 mA Max. Drehzahl 40.000 1/min Betriebszeit bis zu 3 h Abmessungen (B x H x T) mit Akkupack 103 x 47 x 176 mm 484 g (mit Akkupack), Gewicht 200 g (ohne Akkupack) 10 °C bis 25 °C (bis 35 °C mit geringerer Laufzeit)

  • Seite 8: Motorkabel

    Zugelassene Motoren Max . Verbindung Motorkabel Drehzahl Handstück - (1/min) Motor ENESKAmicro COMPACT HT60 40.000 COMPACT ENESKAmicro HT ENESKAmicro COMPACT HT60 SMALL 40.000 COMPACT ENESKAmicro HT ENESKAmicro COMPACT HT60-XL 40.000 COMPACT ENESKAmicro HT ENESKAmicro COMPACT HT60-D6 40.000 COMPACT ENESKAmicro HT ENESKAmicro COMPACT JEM 50C 40.000 COMPACT...
  • Seite 9 Max . Drehzahl Zugelassene Handstücke mit (+) Anschluss (1/min) Bandschleifer JBS 400 15.000 Handfeilmaschine DIPROFIL Di-Pro FXM-N, Mark II 7.000 (Hübe) Handfeilmaschine DIPROFIL FPM/ERJ, Mark II 7.000 (Hübe) Handfeilmaschine DIPROFIL FPT/ER, Mark II 8.000 (Hübe) Handfeilmaschine FMD/3-2/EM 7.800 (Hübe) Handfeilmaschine JFMM 4 7.800 (Hübe) Handstück JEHG 400 30.000...

  • Seite 10: Sicherheit

    Bestimmungsgemäße Verwendung Das Gerät ist ausschließlich zum mobilen Schleifen, Fräsen, Entgraten und Polieren mit den im JOKE Katalog aufgeführten und zugelassenen Werkzeugen bestimmt. Das Gerät darf ausschließlich mit dafür zugelassenen Komponenten und Zubehör verwendet werden (siehe Kapitel 3, Technische Daten).

  • Seite 11: Bedien- Und Anzeigeelemente

    Bedien- und Anzeigeelemente Abb. 2 Statusanzeige Ladezustand Drehknopf am Steuergerät Anschluss Ladekabel am Ladegerät Display am Steuergerät Anschluss Motorkabel am Steuergerät 5 .1 Bedeutung der Anzeigen im Display Abb. 3 Anzeige Drehzahl Anzeige Drehrichtung Anzeige Temperaturstatus Anzeige Ladestand Akkupack (Innentemperatur des Geräts) 11 11...

  • Seite 12: Motorkabel An Gerät Anschließen

    5 .2 Motorkabel an Gerät anschließen Achtung! Gefahr der Beschädigung von Kabeln oder Buchsen Wenn Kabel falsch in Buchsen gesteckt werden, können die Buchsen und das Kabel beschädigt werden. • Das Motorkabel immer vorsichtig in die Buchse stecken und darauf achten, dass die Kontakte und Gewinde nicht beschädigt werden.

  • Seite 13: Handstück Anschließen

    5 .4 Handstück anschließen Achtung! Gefahr der Beschädigung des Motors oder Handstücks Wenn Motor und Handstück falsch ineinander gesteckt werden, können Motor und Handstück beschädigt werden. • Motor und Handstück vorsichtig ineinander stecken und darauf achten, dass die Kupplung des Handstücks und die Gewinde nicht beschädigt werden. Immer das jeweils mitgelieferte Werkzeug des Handstücks verwenden.

  • Seite 14: Compact Se, Ht60, Ht60 Small, Ht60 Xl

    5 .5 .1 Compact SE, HT60, HT60 SMALL, HT60 XL CLICK CLICK Abb. 7 5 .5 .2 HT60 D6, HT60-D6 CNC Abb. 8 5 .5 .3 JEHG 400 / JHG 210 Abb. 9 14 14...

  • Seite 15: Jem 50C, Jehr 500, Jir 310

    5 .5 .4 JEM 50C, JEHR 500, JIR 310 CLICK CLICK Abb. 10 5 .5 .5 JERA 270, JBMH 300 N Abb. 11 5 .5 .6 JERA 270 S Abb. 12 15 15...

  • Seite 16: Jih 300

    5 .5 .7 JIH 300 90° 90° Abb. 13 5 .5 .8 JKC 345, JIC 390, JEKC 300, WE4-45, WE4-90 Abb. 14 5 .5 .9 JMFC 300 S / 300 M Abb. 15 16 16...

  • Seite 17: Bedienung

    Bedienung 6 .1 Akku in Steuergerät einlegen CLICK Abb. 16 6 .2 Gerät einschalten joke mobile Vx.xx. Abb. 17 6 .3 Tastensperre aufheben (falls erforderlich) Abb. 18 Die Tastensperre wird 15 Sekunden nach dem letzten Bedienvorgang automatisch aktiviert. 17 17...

  • Seite 18: Drehrichtung Wählen

    6 .4 Drehrichtung wählen Nur wenn das Handstück für zwei Drehrichtungen zugelassen ist , darf der Linkslauf ausgewählt werden. Möglichkeit A: Abb. 19 Möglichkeit B: >3 sec Abb. 20 18 18...

  • Seite 19: Drehrichtungswechsel Über Handstück Ein- Und Abschalten

    6 .5 Drehrichtungswechsel über Handstück ein- und abschalten Der Drehrichtungswechsel über den Motorschalter (siehe Möglichkeit B, Kap. 6.4) kann abge- schaltet werden, um Fehlbedienungen zu verhindern. L/R-motorswitch L/R-motorswitch L/R-motorswitch L/R-motorswitch 180° L/R-motorswitch Abb. 21 19 19...

  • Seite 20: Drehzahl Einstellen

    6 .6 Drehzahl einstellen Warnung! Verletzungsgefahr durch sich lösende Werkzeuge Wenn Werkzeuge mit Drehzahlen verwendet werden, für die sie nicht bestimmt sind, können sich die Werkzeuge lösen und Verletzungen verursachen. Auch Schäden am Handstück sind möglich. » Die maximal zulässige Drehzahl der angeschlossenen Komponenten und des Zubehörs nie- mals überschreiten.

  • Seite 21: Motor Starten / Stoppen

    6 .7 Motor starten / stoppen Möglichkeit A (nur Motor stoppen): Abb. 23 Möglichkeit B: Abb. 24 (Beispiel-Abbildung) 6 .8 Gerät ausschalten Abb. 25 21 21...

  • Seite 22: Geräte-Information Aufrufen

    Geräte-Information aufrufen Over Load RESET Over Temp RESET operating hours RESET 12 hrs SW-Version HW-Version Vx.xx. xxxx.x Abb. 26 (Beispiel-Abbildung) Neben den Geräte-Informationen Spannzange wechseln Warnung! Verletzungsgefahr durch unbeabsichtigtes Drehen des Werkzeugs Wenn ein Werkzeug oder eine Spannzange am Handstück angeschlossen oder gewechselt wird, während das Gerät eingeschaltet ist, kann sich der Motor des Handstücks unbeabsichtigt einschalten und den Bediener verletzen.

  • Seite 23: Compact Se

    8 .1 COMPACT SE CLICK Abb. 27 23 23...

  • Seite 24: Ht60, Ht60 Xl

    8 .2 HT60, HT60 XL Abb. 28 8 .3 HT60 D6, HT60-D6 CNC Abb. 29 24 24...

  • Seite 25: Ht60 Small

    8 .4 HT60 SMALL CLICK Abb. 30 25 25...

  • Seite 26: Jehg400/Jhg210

    8 .5 JEHG400/JHG210 Abb. 31 8 .6 JEM 50C, JEHR 500, JIR 310 Abb. 32 26 26...

  • Seite 27: Jera 270, Jbmh 300 N

    8 .7 JERA 270, JBMH 300 N Abb. 33 8 .8 JERA 270 S Abb. 34 27 27...

  • Seite 28: Jih 300

    8 .9 JIH 300 90° 90° Abb. 35 8 .10 JKC 345, JIC 390, JEKC 300, WE4-45, WE4-90 Abb. 36 8 .11 JMFC 300 S / 300 M Abb. 37 28 28...

  • Seite 29: Akku Laden

    Akku laden Das Akkupack des Geräts kann entnommen und seperat aufgeladen werden, um eine längere Arbeitszeit mit dem Gerät zu ermöglichen. Hierzu wird empfohlen, mit einem weiteren Akkupack zu arbeiten. Akku in Ladegerät stecken und einrasten CLICK Abb. 38 Netzteil an Ladegerät anschließen ≤...
  • Seite 30 Die nachfolgende Abbildung zeigt eine beispielhafte Ladekurve. 80 % 100 % Constant Constant Current Voltage Abb. 40 Darüber hinaus werden Fehlerzustände im Ladevorgang über die LED signalisiert: • Leuchet die Status-LED rot, ist der Akku nicht korrekt eingelegt. • Blinkt die Status-LED gleichmäßig rot, wird keine Ladespannung erkannt. Netzteil des Ladegeräts sowie Verbindung zwischen Netzteil und Ladegerät überprüfen.

  • Seite 31: Softwareupdate Durchführen

    Vx.xx. Abb. 41 11 Wartung, Pflege und Entsorgung Das Steuergerät und das Ladegerät sollte einmal im Jahr durch den JOKE Service gewartet werden. Spannzangen mindestens einmal wöchentlich reinigen und leicht ölen. Handstücke und bürstenlose JOKE Motoren sind wartungsfrei.

  • Seite 32: Transportieren

    • Sicherung im Steuergerät ist • Gerät zur Überprüfung oder defekt. Reparatur an den JOKE Service schicken.. • Steuergerät, Anschlüsse, • Gerät und Zubehör zur Überprü- Kontakte, Akku oder Buchsen fung oder Reparatur an den JOKE sind defekt. Service schicken. 32 32...
  • Seite 33 • Kohlenbürsten sind abgenutzt. • Kohlenbürsten ersetzen. • Motor, Schaltkreis, Kabel, • Gerät und Zubehör zur Überprü- Anschlüsse, Kontakte oder fung oder Reparatur an den JOKE Buchsen sind defekt. Service schicken. ERR_TEMP_PLATINE • Temperatur zu hoch • Gerät abkühlen lassen •...

  • Seite 34: Konformitätserklärung

    • DIN EN 61010-1 (2020-03): Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte Teil 1: Allgemeine Anforderungen Dokumentbevollmächtigt ist: Kerstin Otto joke Technology GmbH, Asselborner Weg 14-16, 51429 Bergisch Gladbach Bergisch Gladbach, den 03.02.2021 Udo Fielenbach (Geschäftsführer) ___________________ 34 34...

  • Seite 35: Brillante Lösungen Für Perfekte Oberflächen

    Fax +49 (0) 22 04 / 8 39-60 Mail info@joke.de Web www.joke-technology.com Best .-Nr . für Betriebsanleitung: BA2094D © Copyright joke Technology GmbH • Februar 2021 • Änderungen aufgrund technischen Fortschrittes, Irrtümer und Druckfehler vorbehalten • Nachdruck, auch auszugsweise, nur mit vorheriger schriftli- cher Genehmigung.
