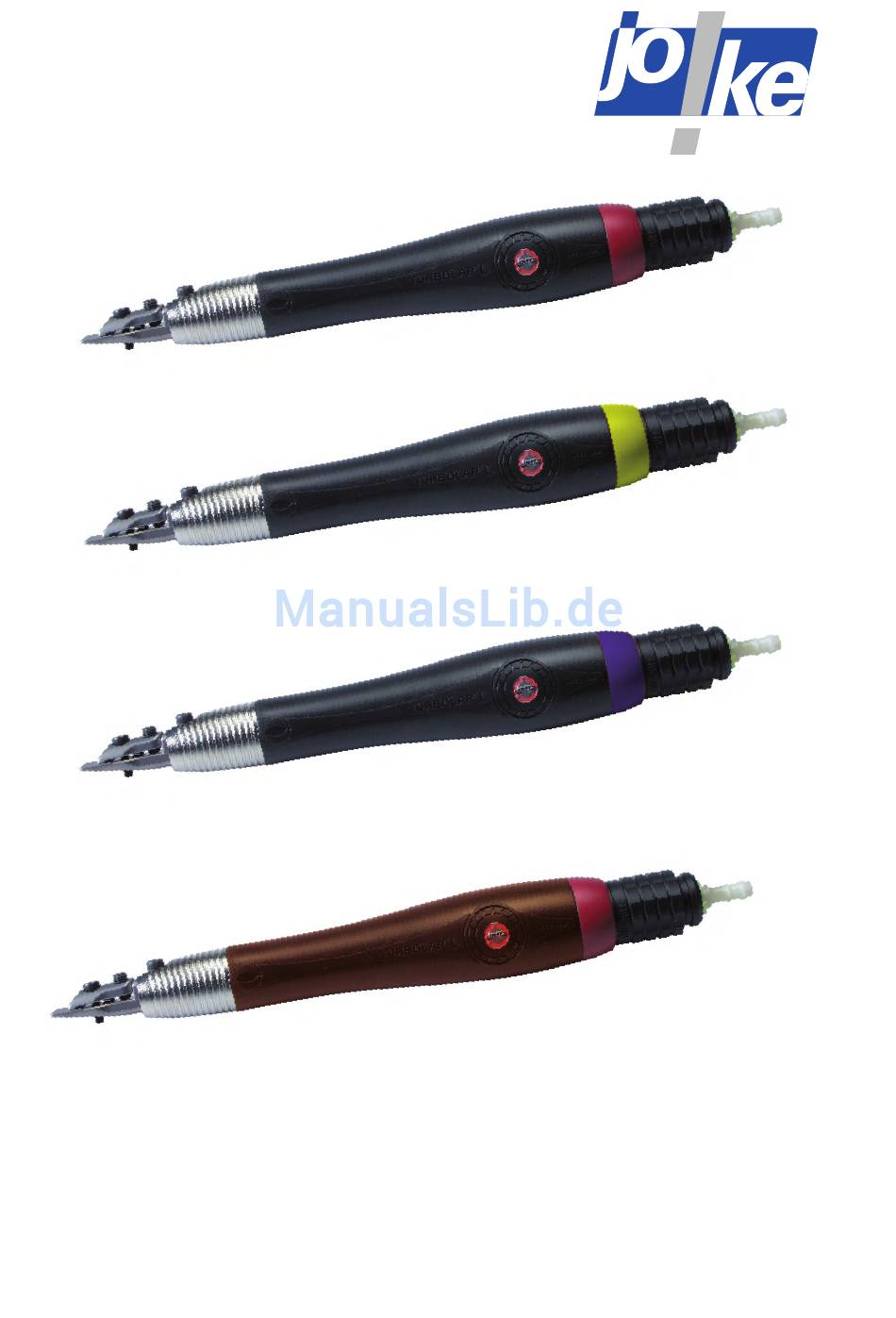

- Seite 1 Oberflächentechnik Surface Technology Betriebsanleitung Turbolap Handfeilmaschine TLL 03 + 07 + 12 · TLS 03 + 07 + 12 Bestell-Nr: 0 750 700-704 · 0 750 709...
-
Seite 2: Inhaltsverzeichnis
Das Gerät ist ausschließlich zum Schleifen, Fräsen, Bürsten und Polieren mit den im joke-Katalog aufgeführten und zugelassenen Werkzeugen bestimmt. Eine andere oder da- rüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht. Das Risiko trägt allein der Anwender. - Seite 3 Einbau und die Einstellung von Sicherheitsvorrichtungen. 6. Ersatzteile müssen den vom Hersteller festgelegten technischen Anforderungen entspre- chen. Dies ist nur bei Original joke-Ersatzteilen gewährleistet. 7. Arbeiten an/mit dem Gerät dürfen nur von qualifiziertem, entsprechend geschultem und beauftragtem Personal durchgeführt werden. Gesetzlich zulässiges Mindestalter beachten! 8.
-
Seite 4: Gewährleistung
22. Geben Sie Obacht auf den schlagenden Luftschlauch. Gewährleistung Für jedes gelieferte joke-Erzeugnis leistet joke Technology GmbH im Rahmen der Vertrags- und Lie- ferbedingungen Gewähr für ordnungsgemäße Fertigung. Diese Gewährleistung bezieht sich nicht auf solche Schäden, die durch normale Abnutzung, unsach- gemäße Behandlung, fahrlässigen Gebrauch, Einbau von nicht Original-Ersatzteilen, ungenügender... -
Seite 5: Info
Technische Daten Turbolap TLL / TLS 03 TLL / TLS 07 TLL / TLS 12 Hublänge/Querhub (eliptisch) in mm Luftverbrauch l/min max. Luftdruck in bar 1,5-2,5 2-2,5 Luftanschluss ¼“ Innengewinde (IG) Werkzeugaufnahme Ø (rund) 0 - 3,0 mm (rechteckig) 0 - 4,0 mm Höhe Geräuschpegel in dB(A) Maße in mm... - Seite 6 Werkzeugwechsel Nutzen Sie den Inbusschlüssel. Werkzeuge gemäß ihrer Abmessungen einstecken und in die ge- wünschte Position bringen. Spannpratze anziehen und die Werkzeuge auf festen Sitz prüfen. Verwendbare, zulässige Werkzeuge finden Sie im aktuellen joke-Katalog. Info Wartungseinheit und Luftanschluss Die zum Antrieb des Druckluftschleifers benötigte Druckluft muss über eine Wartungseinheit zu- Achtung geführt werden.
- Seite 7 Die optimale Funktion des Druckluftschleifers wird durch Einsatz der Wartungseinheit joke Dryjet Info (Best.-Nr. 0 004 060) gewährleistet. Weiteres Zubehör und Installationspaket finden Sie im aktuel- lem joke-Katalog. Die Wartungseinheit joke Dryjet besteht aus: • manuellem Wasserabscheider, • Filter 25 μm • Druckminderer, • Druckmanometer • und Wandbefestigung. Bild 7.1 Wartungseinheit joke Dryjet (Best.-Nr. 0 004 060) Technische Daten Wartungseinheit joke Dryjet max.
-
Seite 8: Mögliche Ursache
Kondensat aus Luftfilter der Wartungseinheit entleeren: Wartungseinheit mit einem Kugelabsperrhahn ¼“ drucklos machen. Wir empfehlen einen Kugelabsperrhahn aus dem aktuellen Joke-Katalog, welcher seitlich anzubringen ist. Vor Erreichen des maximalen Füllstandes muss das Kondensat durch das Ablassventil entleert werden. Die Ablass-Schraube muss im Uhrzeigersinn (~90°) gedreht und nach oben gedrückt werden. - Seite 9 Bitte schicken Sie uns für folgende Geräte die Ersatzteilzeichnung mit Stückliste zu: als Ausdruck (Adresse s.o.), per Fax, als pdf-Datei an meine E-Mail Adresse Turbolap TLL 03, Linear-Hub-Handfeilmaschine Best.-Nr. 0 750 702 Turbolap TLS 03, Querhub-Handfeilmaschine Best.-Nr. 0 750 709 Turbolap TLL 07, Linear-Hub-Handfeilmaschine Best.-Nr.
-
Seite 10: Telefon: 022 04
Oberflächentechnik Surface Technology joke Technology GmbH Asselborner Weg 14 - 16 D-51429 Bergisch Gladbach Telefon: 022 04 / 8 39-0 Telefax: 022 04 / 8 39-60 Internet: www.joke.de E-Mail: info@joke.de Änderungen aufgrund technischen Fortschrittes vorbehalten. joke 04/11...
