Installation und Inbetriebnahme
3.5 Klemmen
Für den Anschluss der eigensicheren Stromkreise stehen blaue Klem-
men zur Verfügung. Sie sind auf dem Frontschild mit [Ex ib] IIC deutlich
gekennzeichnet. Die Klemmenbelegung der Hilfsenergie (graue Klem-
men) ist ebenfalls auf dem Frontschild deutlich gekennzeichnet.
Die schraubbaren Klemmen besitzen einen Anschlussraum für einen
Adernquerschnitt bis zu 2,5 mm².

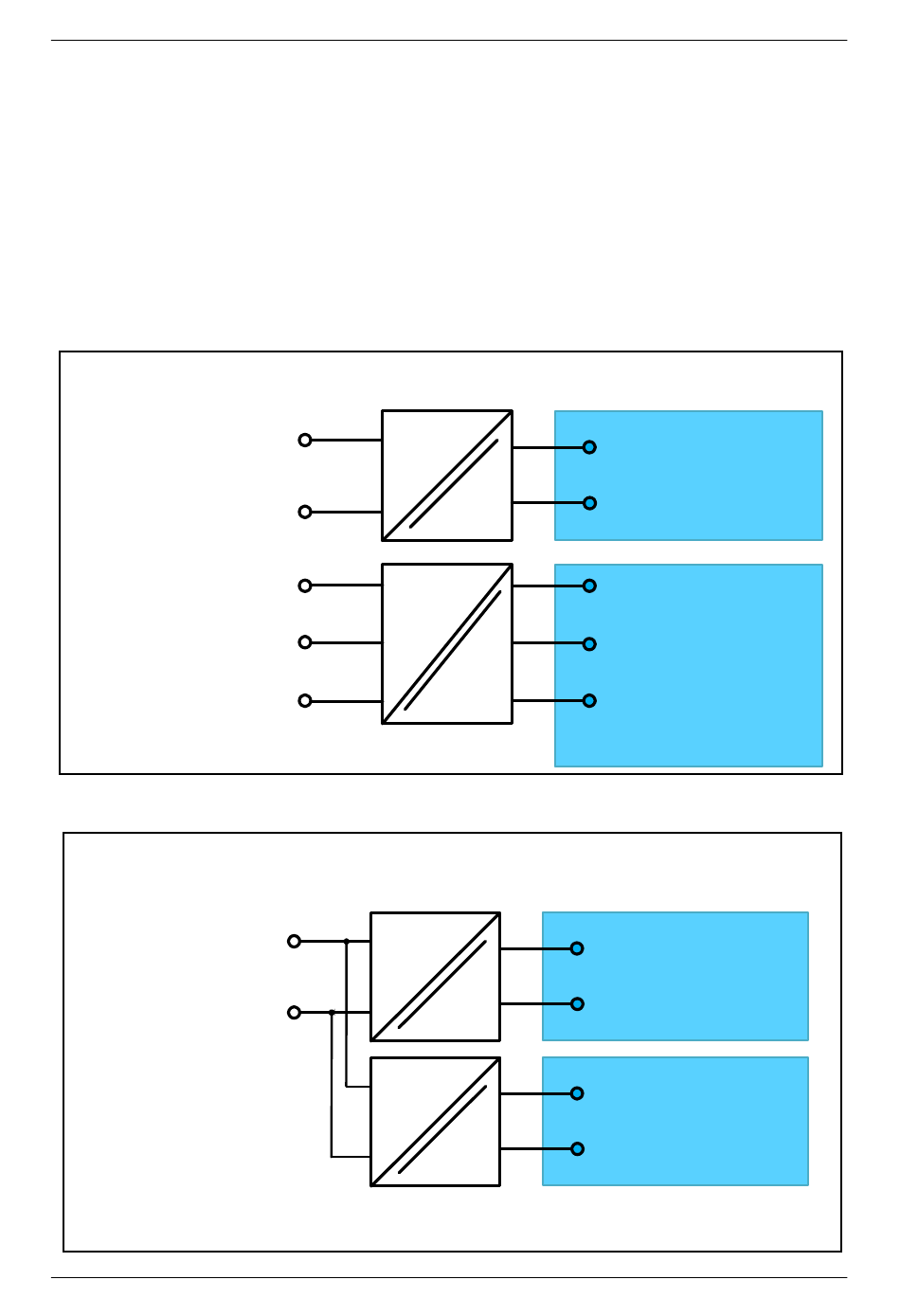

3.6 Blockschaltbild IPC 300i
Spannungs-
versorgung
24 VDC
Data - (A)
Ground
Data + (B)
RS485-Schnittstelle
3.7 Blockschaltbild PSC 3x0 i
Montage im Nicht-Ex-Bereich
Spannungs-
versorgung
24 VDC
8
Montage im Nicht-Ex-Bereich
13+
15-
RS485
9-
1 0
1 1+
13+
15-
1+
2-
5 RxD
6 Ground
7 TxD
TTY
Exi TTY-Schnittstelle
1+
2-
8+
7-
Exi-Spannungs-
Versorgung 1
Exi-Spannungs-
Versorgung 1
Exi-Spannungs-
Versorgung2
