Installation und Inbetriebnahme
3
Installation und Inbetriebnahme
3.1 Montage der IPC 3x0i/PSC 3x0i
Die Baugruppe IPC 3x0i/PSC 3x0i ist ein zugehöriges Betriebsmittel zum
Einsatz außerhalb explosionsgefährdeter Bereiche.
3.2 Schutzart IP20
Durch das kompakte Hutschienengehäuse ist die geforderte Schutzart
IP20 nach IEC-Publikation 144 gewährleistet.
3.3 Einbaulage
Um eine gute Luftzirkulation zu gewährleisten, ist die Baugruppe auf
eine waagerechte Tragschiene einzubauen.

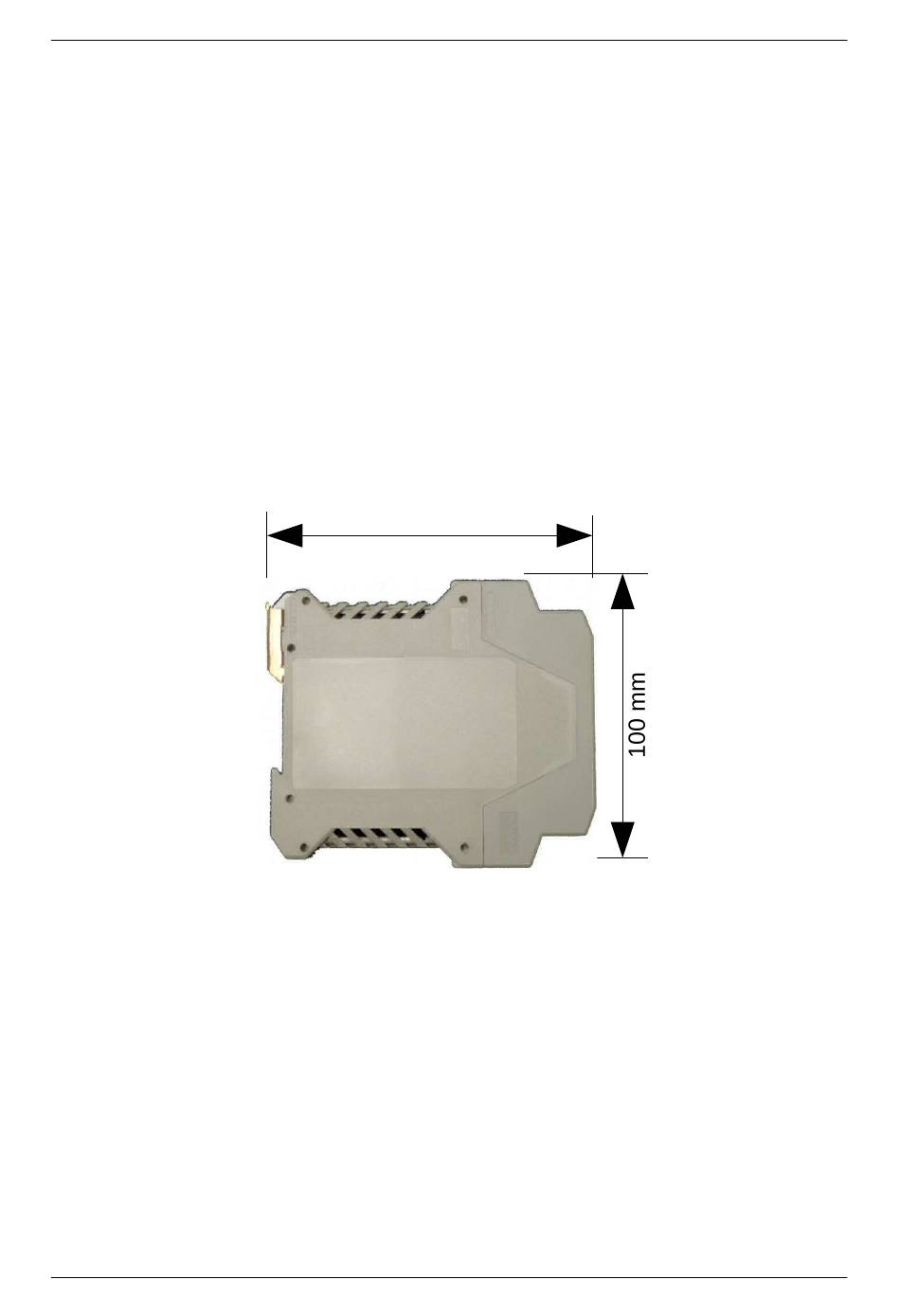

115 mm
Breite: 22,5 mm
3.4 Anordnung der Verdrahtung
Anschlussteile für die äußeren eigensicheren Stromkreise sind so anzu-
ordnen, dass entsprechend Abschnitt 6.2.1 der EN 60079-11 die blan-
ken Teile mindestens 50 mm von Anschlussteilen oder blanken Leitern
nicht eigensicherer Stromkreise entfernt oder von diesen durch eine
Trennwand getrennt sind.
