Installation und Inbetriebnahme
3
Installation und Inbetriebnahme
3.1 Montage der IPC 3x0i/PSC 3x0i
Die Baugruppe IPC 3x0i/PSC 3x0i ist ein zugehöriges Betriebsmittel zum
Einsatz außerhalb explosionsgefährdeter Bereiche.
3.2 Schutzart IP20
Durch das kompakte Hutschienengehäuse ist die geforderte Schutzart IP20
nach IEC-Publikation 144 gewährleistet.

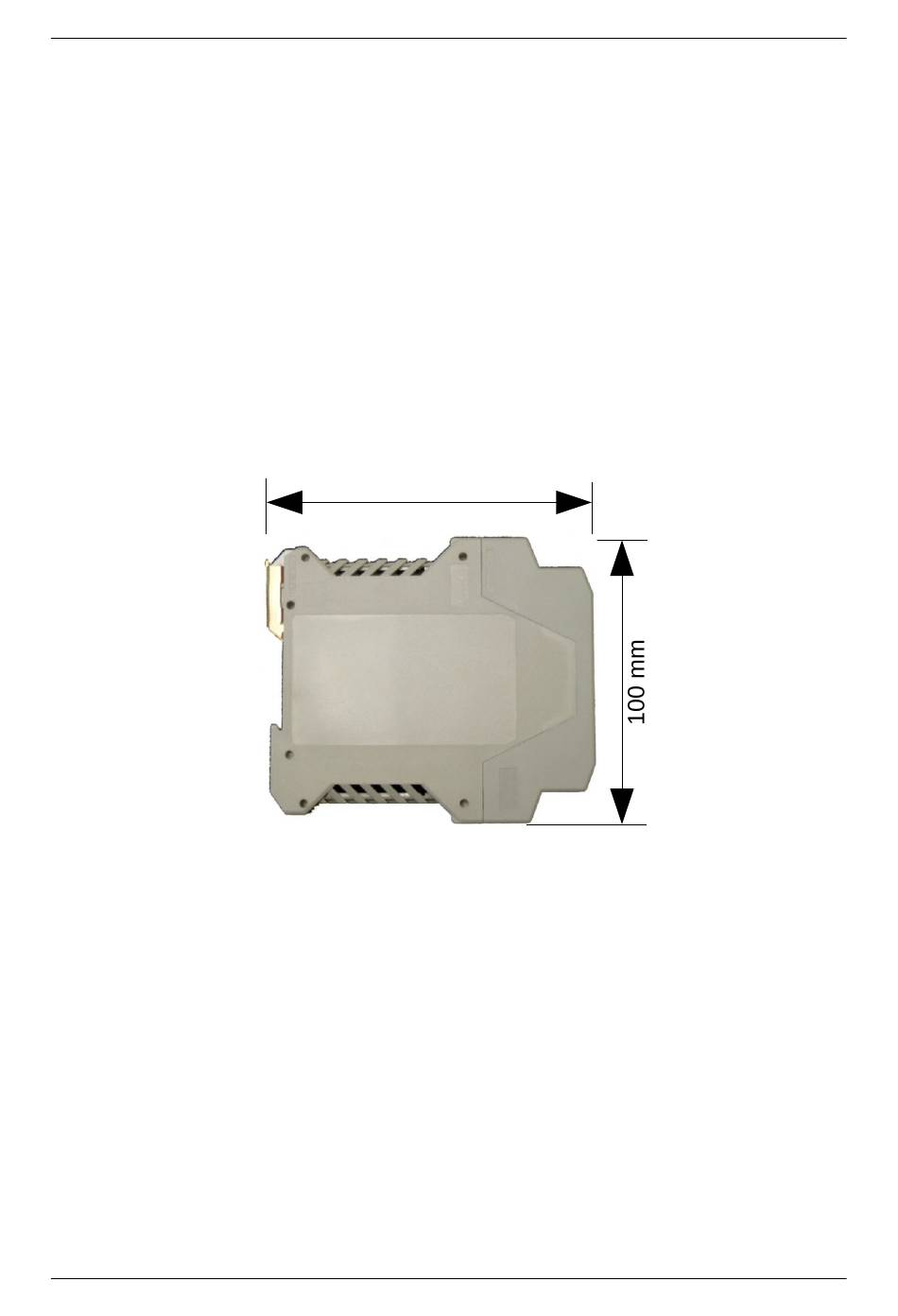

3.3 Einbaulage
Um eine gute Luftzirkulation zu gewährleisten, ist die Baugruppe auf eine
waagerechte Tragschiene einzubauen.
115 mm
Breite: 22,5 mm
3.4 Anordnung der Verdrahtung
Anschlussteile für die äußeren eigensicheren Stromkreise sind so anzuord-
nen, dass entsprechend Abschnitt 6.2.1 der EN 60079-11 die blanken Teile
mindestens 50 mm von Anschlussteilen oder blanken Leitern nicht eigensi-
cherer Stromkreise entfernt oder von diesen durch eine Trennwand ge-
trennt sind.
3.5 Klemmen
Für den Anschluss der eigensicheren Stromkreise stehen blaue Klemmen
zur Verfügung. Sie sind auf dem Frontschild mit [Ex ib] IIC deutlich gekenn-
zeichnet. Die Klemmenbelegung der Hilfsenergie (graue Klemmen) ist
ebenfalls auf dem Frontschild deutlich gekennzeichnet.
Die schraubbaren Klemmen besitzen einen Anschlussraum für einen
Adernquerschnitt bis zu 2,5 mm².
