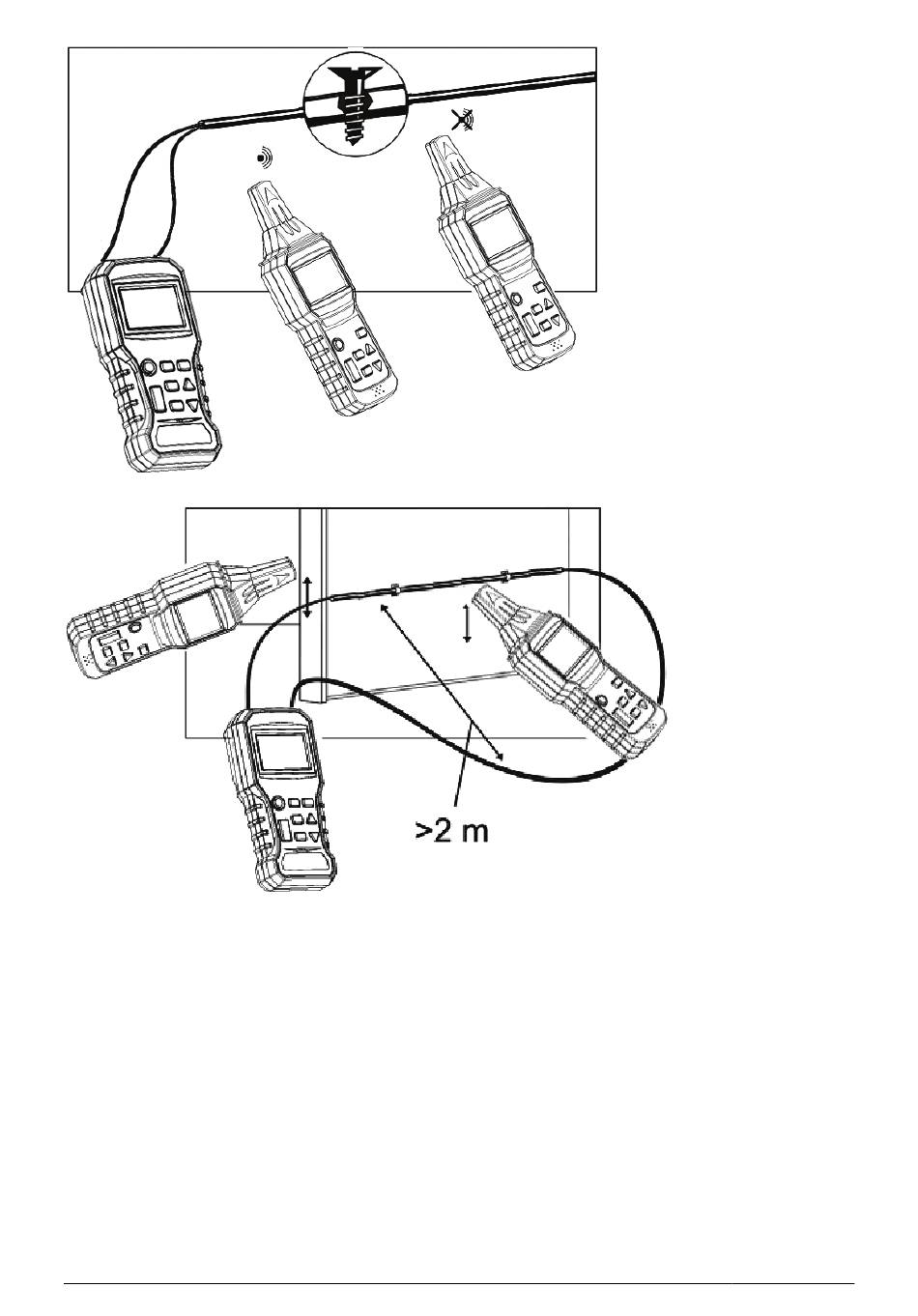

Abbildung 4 Zwei Beispiele für Tests zur Erkennung unterbrochener Leitungen.
Das obere Diagramm zeigt einen Zweileiter-Test; das untere Diagramm zeigt ei-
nen Einleiter-Test. Das Diagramm zeigt einen Sender an einem festen Standort
und einen Empfänger, der an zwei Standorten verwendet wird. Im oberen Dia-
gramm erkennt die Empfängerposition auf der linken Seite ein Signal, während
an der Empfängerposition auf der rechten Seite kein Signal erkannt wird.
3
