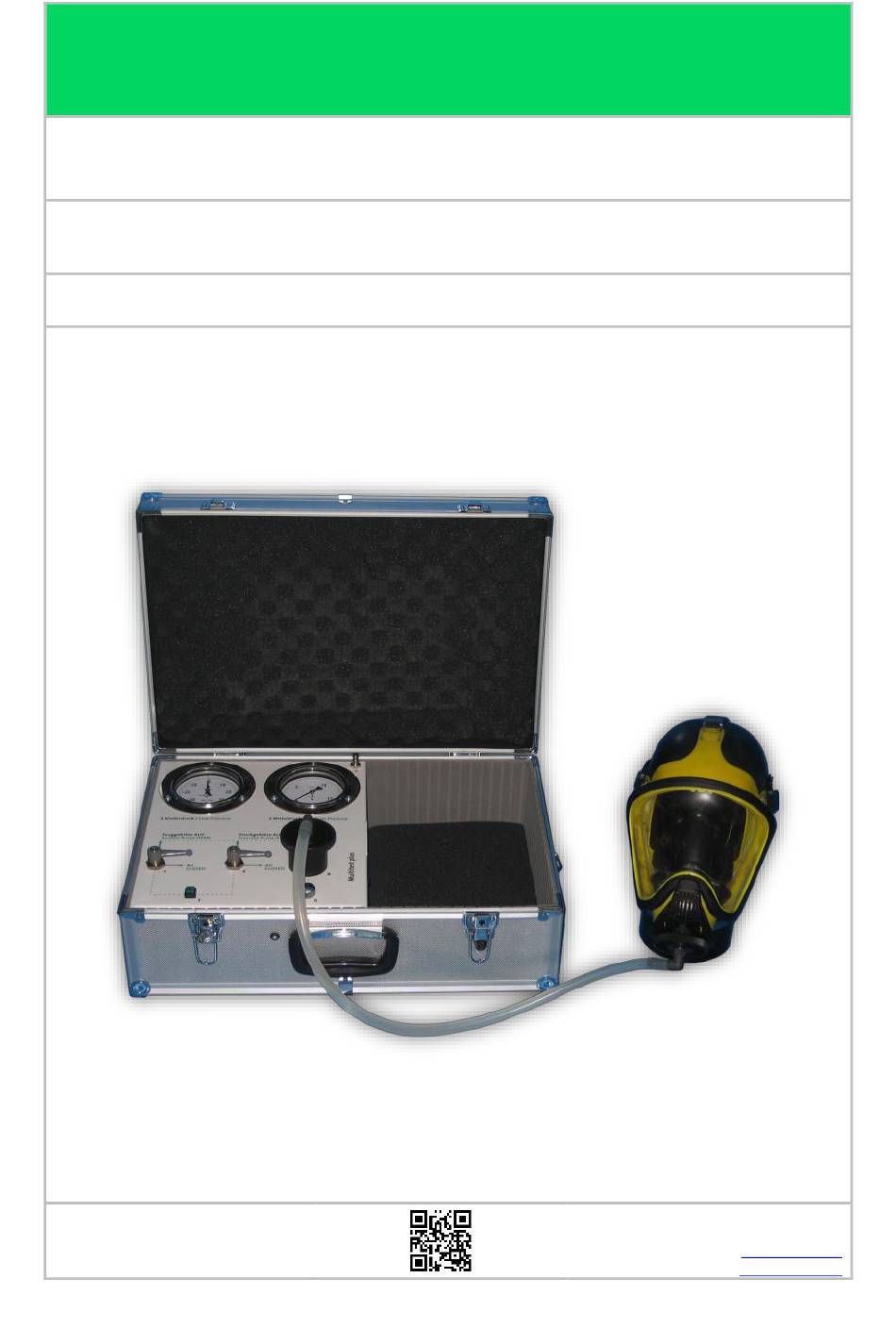

Menzl Multitest plus Benutzerhandbuch
Inhaltsverzeichnis
B e n u t z e r h a n d b u c h
Atemschutztechnik MENZL GmbH
Absbergerstraße 9
3462 Absdorf
AUSTRIA
M E N Z L
A t e m s c h u t z t e c h n i k
Unsere Kompetenz, Ihre Sicherheit – seit 1975
Multitest plus
Tel.:
+43 (0) 2278 / 2102-0
Fax:
+43 (0) 2278 / 2102-21
E-Mail:
info@menzl.at
Web:
www.menzl.at
Inhaltsverzeichnis
Inhaltszusammenfassung für Menzl Multitest plus
- Seite 1 A t e m s c h u t z t e c h n i k Unsere Kompetenz, Ihre Sicherheit – seit 1975 B e n u t z e r h a n d b u c h Multitest plus Atemschutztechnik MENZL GmbH Tel.: +43 (0) 2278 / 2102-0 Absbergerstraße 9...
-
Seite 3: Inhaltsverzeichnis
Multitest plus Benutzerhandbuch Inhaltsverzeichnis Hinweise und Warnvermerke ......................... 5 Allgemeines ............................5 Prüfinfo ............................... 5 Arbeitsumgebung ..........................5 Fehler und außergewöhnliche Beanspruchungen ................5 Prüfung und Wartung ......................... 5 Pflege und Reinigung ......................... 5 Technische Daten ............................ 6 Lieferumfang............................6 Bedienelemente ............................ -
Seite 5: Hinweise Und Warnvermerke
Multitest plus Benutzerhandbuch Hinweise und Warnvermerke Allgemeines Das Prüfgerät ist ein Produkt von dem Leben und Gesundheit abhängen können. Diese An- leitung muss von allen Personen, die über die Verwendung dieses Produktes entscheiden, es bedienen, pflegen und warten oder seine Funktionstüchtigkeit kontrollieren, gründlich und auf- merksam gelesen, verstanden und beachtet werden. -
Seite 6: Technische Daten
Multitest plus Benutzerhandbuch Technische Daten Abmessungen (B x H x T): 550 x 200 x 370 mm Druckluftanschlüsse (Mitteldruck): Eurokupplung Stromversorgung: 1,5 V Mono Gewicht: ca. 10 kg Manometer Druckbereich Güteklasse Niederdruck ±20 mbar 1,6 % Mitteldruck 0 - 16 bar Lieferumfang •... -
Seite 7: Bedienelemente
Multitest plus Benutzerhandbuch Bedienelemente Niederdruckmanometer Taster für Pumpe Mitteldruckmanometer Geräteanschluss Ventilhebel (Sauggebläse) Batteriefach (seitlich an der Konsole) Ventilhebel (Druckgebläse) Mitteldruckanschluss für Prüfleitung Entlastungsventil 20 Prüfkopf Maskenprüfleitung 21 Druckknopfventil 30a Rundgewinde für Geräteanschluss 22 Entlastungsventil für Prüfkopf 30b Rundgewinde für Maske 23 Zwinge Mitteldruckprüfleitung... -
Seite 8: Einleitung
Die permanent steigenden Anforderungen an Atemschutzausrüstung in Bezug auf Leistung und Sicherheit machen eine Optimierung des diesbezüglichen Prüfgerätes erforderlich. Mit dem Prüfkoffer „Multitest plus“ von MENZL steht ein Prüfgerät zur Verfügung, das allen Anforderungen modernster Messtechnik und Messgenauigkeit gerecht wird. Zudem verbindet es moderne Optik mit hohem Bedienkomfort. -
Seite 9: Geräteprüfinfos
Multitest plus Benutzerhandbuch Geräteprüfinfos Die erforderlichen Zeitintervalle für die Dicht- und Funktionsprüfungen sind in den jeweiligen Gebrauchsanleitungen der Hersteller festgelegt. Es gelten die Vorgaben in der Gebrauchsan- leitung der zu prüfenden Geräte. Hinweis zur Prüfung Der Lungenautomat darf NICHT mit Mitteldruck beaufschlagt werden, wenn er am Geräteanschluss angeschlossen ist. -
Seite 10: Dichtprüfung Von Lungenautomaten (Mit Mitteldruck)
Multitest plus Benutzerhandbuch Dichtprüfung von Lungenautomaten (mit Mitteldruck) ACHTUNG: Reihenfolge unbedingt beachten! - Lungenautomaten vom Geräteanschluss entfernen. - Pressluftatmer an Mitteldruckprüfleitung anschließen. - Lungenautomaten an Mitteldruckprüfleitung anschließen. - Mitteldruckprüfleitung an Prüfkoffer anschließen. - Flaschen aufdrehen. - Lungenautomaten an Geräteanschluss anschließen. -
Seite 11: Mitteldruckprüfung
Multitest plus Benutzerhandbuch Mitteldruckprüfung - Lungenautomaten bei dieser Prüfung nicht an Gerätean- schluss anschließen. - Pressluftatmer an Mitteldruckprüfleitung anschließen. - Lungenautomaten an Mitteldruckprüfleitung anschließen. - Mitteldruckprüfleitung an Prüfkoffer anschließen. - Flaschen aufdrehen. - Über Lungenautomaten Druck kurz entlüften. - Messen laut Herstellerangaben. -
Seite 12: Dichtprüfung Von Lungenautomaten (Mit Mitteldruck)
Multitest plus Benutzerhandbuch Dichtprüfung von Lungenautomaten (mit Mitteldruck) ACHTUNG: Reihenfolge unbedingt beachten! - Lungenautomaten von Geräteanschluss entfernen. - Überdruckfunktion des Lungenautomaten wegschalten. - Pressluftatmer an Mitteldruckprüfleitung anschließen. - Lungenautomaten an Mitteldruckprüfleitung anschließen. - Mitteldruckprüfleitung an Prüfkoffer anschließen. - Flaschen aufdrehen. -
Seite 13: Mitteldruckprüfung
Multitest plus Benutzerhandbuch Mitteldruckprüfung - Lungenautomaten bei dieser Prüfung nicht an Gerätean- schluss anschließen - Pressluftatmer an Mitteldruckprüfleitung anschließen. - Lungenautomaten an Mitteldruckprüfleitung anschließen. - Mitteldruckprüfleitung an Prüfkoffer anschließen. - Flaschen aufdrehen. - Über Lungenautomaten Druck kurz entlüften. - Messen laut Herstellerangaben. -
Seite 14: Schutzanzug
Multitest plus Benutzerhandbuch Schutzanzug Vorbereitung - Schutzanzug auf Arbeitstisch oder sauberem Boden ausgefaltet auflegen. - Alle Winkelvorkammern abmontieren. - Alle Ausatemventilscheiben entfernen. - Prüfleitung an Ausatemventil anschließen. - Prüfleitung an Geräteanschluss des Prüfkoffers anschließen. - Füllleitung an Ausatemventil anschließen. - Füllventil an Mitteldruckversorgung anschließen. -
Seite 15: Prüfkopf
Multitest plus Benutzerhandbuch Prüfkopf Allgemeines Um den Prüfkopf optimal für Maskenprüfungen einsetzen zu können, muss dieser auf eine normal große Kopfform aufgeblasen werden (siehe Abbildungen). Das geschieht über die am Kopfsockel befestigte Füllleitung. Die Füllleitung ist mit einem Druckknopfventil versehen, das an eine Mitteldruckversorgung (z. -
Seite 16: Batterie Einlegen/Wechseln
Multitest plus Benutzerhandbuch Batterie einlegen/wechseln Das Batteriefach ist seitlich in das Prüfgerät eingebaut. Für den Betrieb der im Prüfgerät eingebauten Pumpe wird eine Batterie der Größe D (Mono) benötigt. Um die Batterie einzu- legen bzw. zu wechseln, wie folgt vorgehen: Batteriefach öffnen... -
Seite 17: Zubehör
Multitest plus Benutzerhandbuch Zubehör Übergangsadapter für MSA Auer Steckanschluss 330-048 Atemschutzmasken MSA Auer Steckanschluss AutoMaXX 330-152 Gewindeanschluss M 45x3 330-050 Dräger Steckanschluss 330-049 Interspiro Steckanschluss 330-051 Interspiro Clic 330-168 Einheitssteckanschluss 330-178 Übergangsadapter für MSA Auer Steckanschluss 330-011 Lungenautomaten MSA Auer Steckanschluss AutoMaXX... - Seite 18 Multitest plus Benutzerhandbuch Ultraschallwaschgerät Ermöglicht optimale Reinigung und Desinfektion von Masken und Lungenautomaten in kürzester Zeit ohne Zerlegen der zu reinigenden/desinfizierenden Geräte. Inklusive Einhängekorb und Deckel. für 2 Masken 60-103 für 6 Masken 330-148 für 9 Masken 330-156 Für die Trocknung von max. 12 Atemschutzmasken in...
-
Seite 19: Notizen
Multitest plus Benutzerhandbuch Notizen - 19 -...
