Der rot leuchtende Stromkreis
1
6

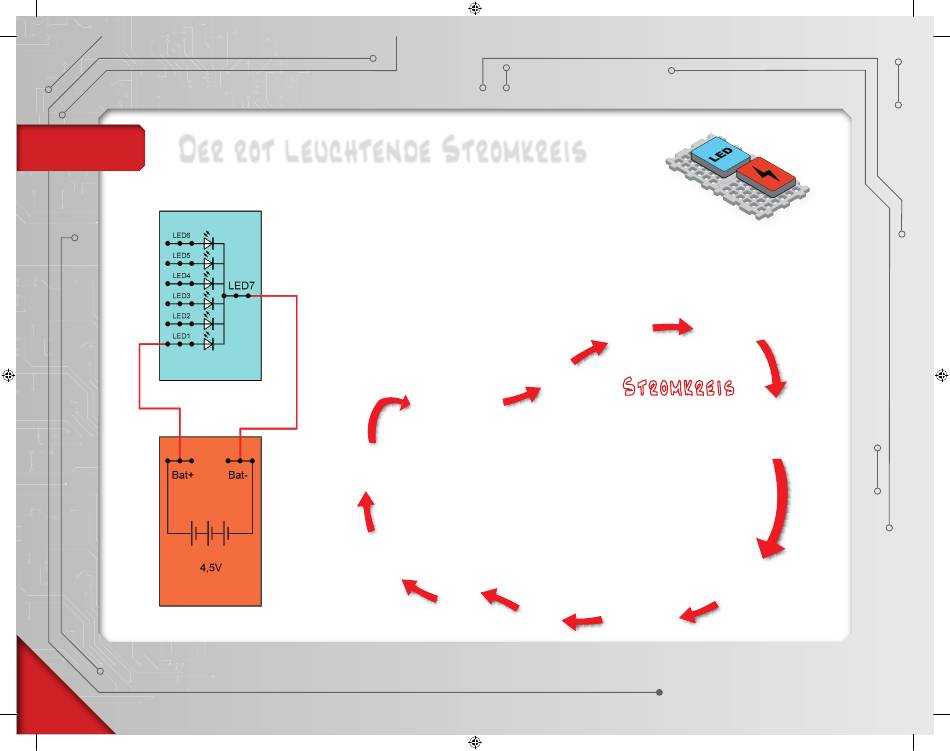

Das erste Projekt verwendet eine einzelne LED der
LED-Reihe zusammen mit der Batterie. Der Anschluss
LED7
ist der gemeinsame Minuspol der LEDs und soll
mit einem Kabel mit dem Minuspol der Batterie (Bat–)
verbunden werden. Ein weiteres Kabel soll den Plus-
pol der Batterie (Bat+) mit dem Anschluss
den. Wenn du die richtigen Verbindungen hergestellt
hast, leuchtet die erste LED.
Dein erster Versuch zeigt einen einfachen Stromkreis. Strom fließt im
Kreis herum durch die Batterie, ein Kabel, die LED und ein weiteres
Kabel. Es kommt nicht darauf an, dass der Kreis wirklich rund ist, aber
er muss geschlossen sein, ein Rundweg aus Draht und Bauteilen, die
Strom leiten können. Statt der LED könnten auch eine Glühlampe oder
ein kleiner Elektro motor eingesetzt werden, es bleibt ein Stromkreis.
Sobald du aber ein Kabel auch nur an einer Seite herausziehst, ist der
Stromkreis nicht mehr geschlossen. Dann fließt kein Strom mehr, und
LED1
verbin-
die LED geht aus.
Spiel und Wissen im Elektronik-Labor
