Schaltplan Für Das Nmea 2000 System; Verbinden Eines Siriusxm Tuner-Moduls; Technische Daten - Fusion Ms-Ra210 Installationsanweisungen

Lautsprecherleitungen für den internen Verstärker des Radios
verbinden, allerdings wirkt sich das Anpassen der Lautstärke in
diesem Fall sowohl auf die Lautsprecher aus, die mit dem
internen Verstärker verbunden sind, als auch auf die
Lautsprecher, die mit dem Line-Ausgang verbunden sind. Dies
kann eine unausgeglichene Lautstärke zur Folge haben.
Lautsprecher für Zone 1
Wasserdichte Verbindung
Lautsprecher für Zone 2
Signalleitung für „Verstärker ein"
Verbinden Sie diese Leitung mit jedem Verstärker, der mit einem
Zonen-Line-Ausgang verbunden ist.
Ein verbundener Verstärker muss mit derselben Masse (-) wie das
Radio verbunden sein, damit diese Signalleitung ordnungsgemäß
funktioniert.
Verstärker mit Stromversorgung, der mit dem Line-Ausgang für
Zone 2 verbunden ist
Line-Ausgang für Zone 2 und Subwoofer-Ausgang
Jedes Subwooferkabel bietet einen einzelnen Mono-Ausgang zu
einem Subwoofer mit Stromversorgung oder einem Subwoofer-
Verstärker. Möglicherweise müssen Sie einen RCA-Splitter
verwenden, um es mit einem Verstärker zu verbinden.
Subwoofer

Verbinden eines SiriusXM Tuner-Moduls

Dieses Gerät ist mit einem SiriusXM SXV300 oder neuerem
Vehicle Tuner-Modul kompatibel.
1 Falls Sie bereits eine USB-Quelle, ein NMEA 2000 Kabel
oder beides verbunden haben, trennen Sie beides vom
Radio.
2 Verbinden Sie das Kabel vom SiriusXM Tuner-Modul mit dem
Anschluss SXM TUNER auf der Rückseite des Radios.
3 Stellen Sie bei Bedarf wieder eine Verbindung mit der USB-
Quelle, dem NMEA 2000 Kabel oder beidem her.
4
Schließen Sie die Radioinstallation ab.
4

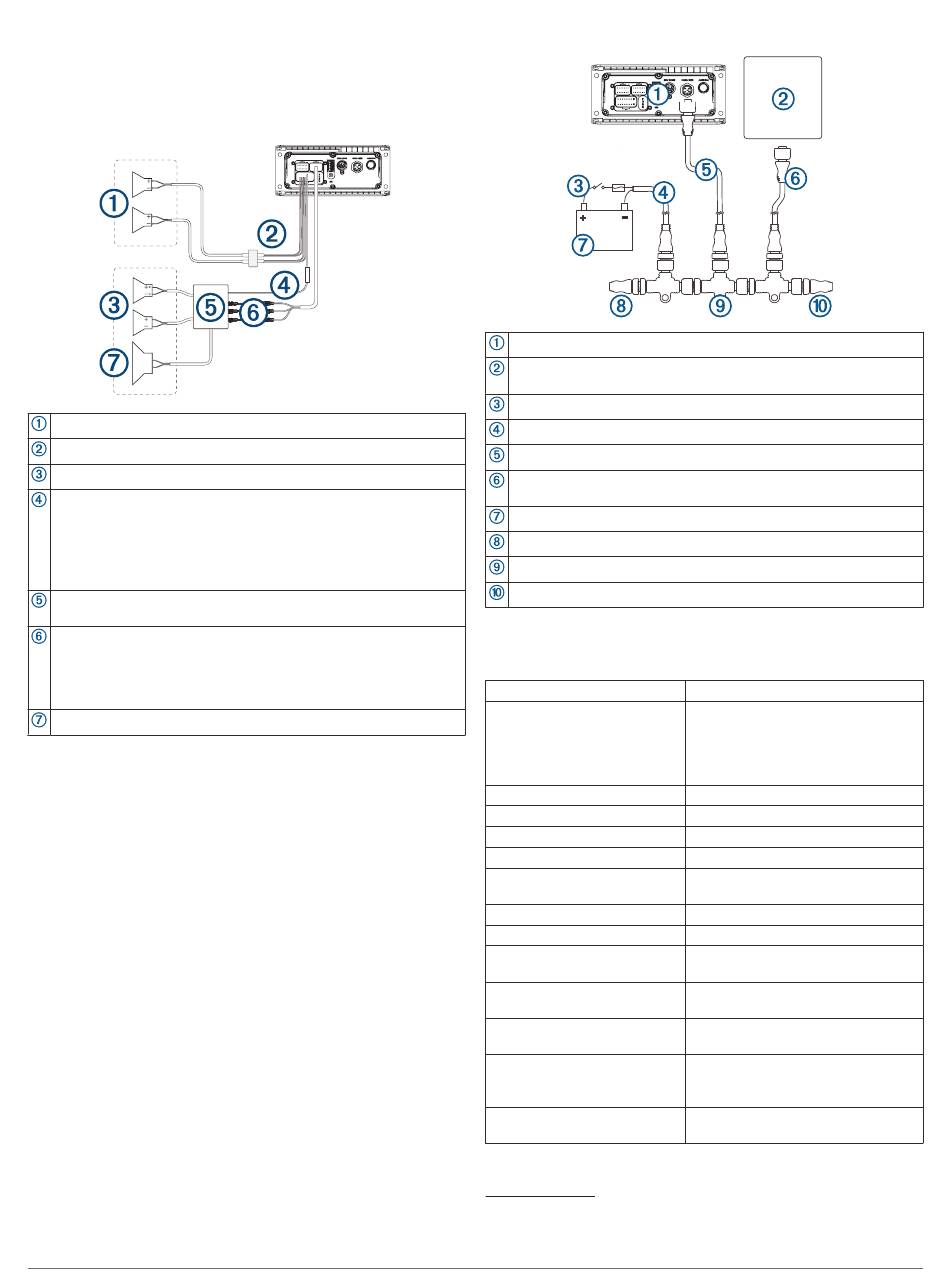

Schaltplan für das NMEA 2000 System
Radio
Unterstützte Kartenplotter-Multifunktionsanzeige oder kompatible
Fusion NMEA 2000 Fernbedienung
Leitungsschalter
NMEA 2000 Netzkabel
NMEA 2000 Stichleitung vom Radio, bis zu 6 m (20 Fuß)
NMEA 2000 Stichleitung von der Kartenplotter-Multifunktionsan-
zeige oder kompatible Fusion NMEA 2000 Fernbedienung
Stromversorgung mit 9 bis 16 V Gleichspannung
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
NMEA 2000 T-Stück
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
Radioinformationen

Technische Daten

Gewicht
Wasserdichtigkeit
Betriebstemperaturbereich
Lagertemperaturbereich
Eingangsspannung
Stromstärke (maximal)
Stromstärke (bei Stummschal-
tung)
Strom (ausgeschaltet)
Sicherung
NMEA 2000 LEN bei 9 V
Gleichspannung
Reichweite der Bluetooth
®
Drahtlosfunktion
Reichweite der ANT ® Drahtlos-
funktion
Funkfrequenzen/-protokolle
Sicherheitsabstand zum
Kompass
1
Bei ordnungsgemäßer Installation widersteht die Vorderseite des Radios dem
Eindringen von Wasser in einer Tiefe von 1 m bis zu 30 Minuten und bietet Schutz
vor starkem Strahlwasser. Weitere Informationen finden Sie unter
www.garmin.com/waterrating.
350 g (12,4 Unzen)
IEC 60529 IPX6 und IPX7 (nur
Vorderseite des Radios und nur bei
ordnungsgemäßer Installation)
IEC 60529 IPX2 (Rückseite des
Radios)
0 °C bis 50 °C (32 °F bis 122 °F)
-20 °C bis 70 °C (-4 °F bis 158 °F)
10,8 bis 16 V Gleichspannung
15 A
Weniger als 400 mA
Weniger als 100 mA
15 A, Miniflachsicherung
1 (50 mA)
Bis zu 10 m (30 Fuß)
Bis zu 3 m (10 Fuß)
Bluetooth 2,4 GHz bei 12 dBm
(nominal)
ANT 2,4 GHz bei 7 dBm (nominal)
15 cm (5,9 Zoll)
MS-RA210 – Installationsanweisungen
