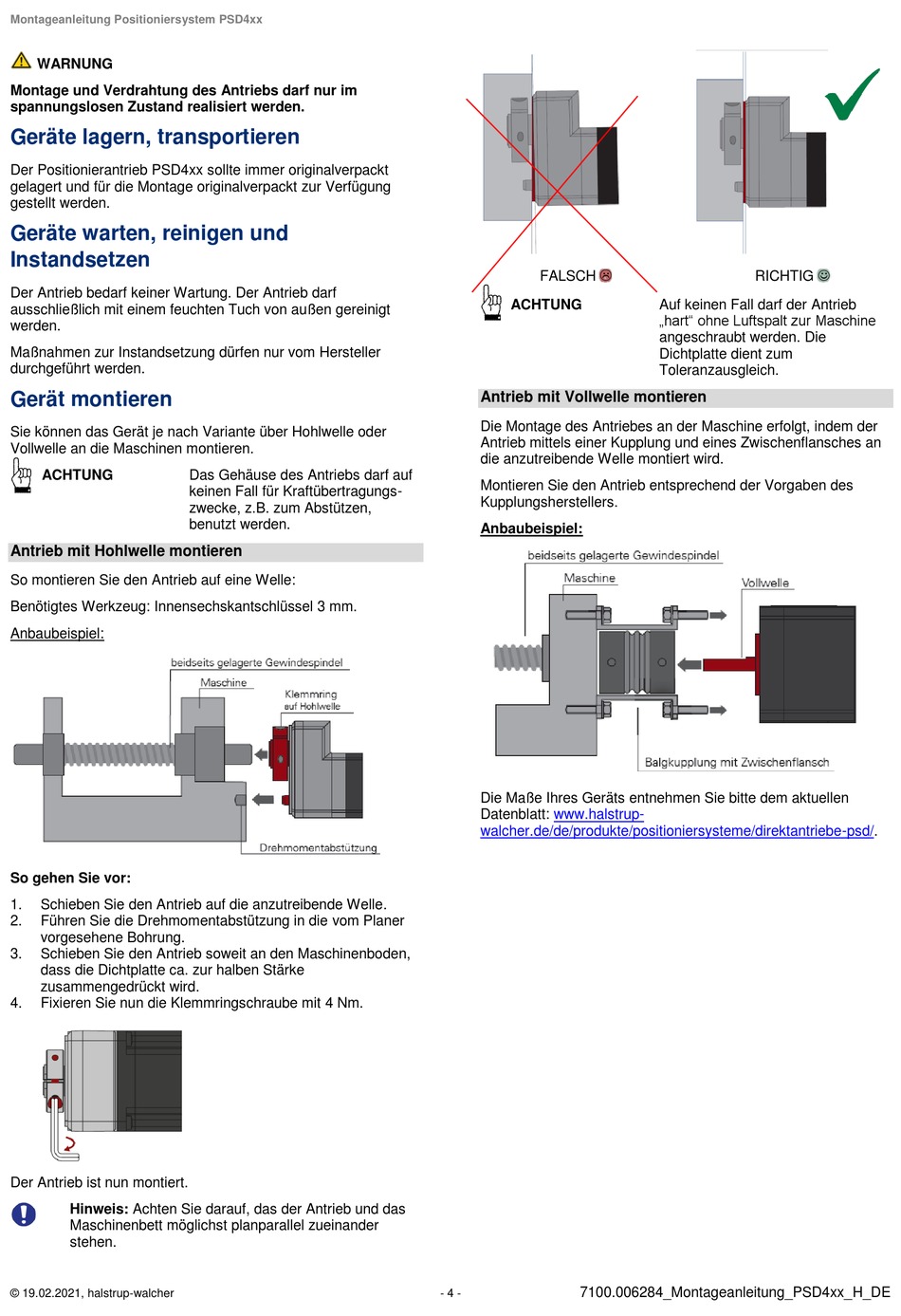

Montageanleitung Positioniersystem PSD4xx
WARNUNG
Montage und Verdrahtung des Antriebs darf nur im
spannungslosen Zustand realisiert werden.
Geräte lagern, transportieren
Der Positionierantrieb PSD4xx sollte immer originalverpackt
gelagert und für die Montage originalverpackt zur Verfügung
gestellt werden.
Geräte warten, reinigen und
Instandsetzen
Der Antrieb bedarf keiner Wartung. Der Antrieb darf
ausschließlich mit einem feuchten Tuch von außen gereinigt
werden.
Maßnahmen zur Instandsetzung dürfen nur vom Hersteller
durchgeführt werden.
Gerät montieren
Sie können das Gerät je nach Variante über Hohlwelle oder
Vollwelle an die Maschinen montieren.
ACHTUNG
Antrieb mit Hohlwelle montieren
So montieren Sie den Antrieb auf eine Welle:
Benötigtes Werkzeug: Innensechskantschlüssel 3 mm.
Anbaubeispiel:
So gehen Sie vor:
1. Schieben Sie den Antrieb auf die anzutreibende Welle.
2. Führen Sie die Drehmomentabstützung in die vom Planer
vorgesehene Bohrung.
3. Schieben Sie den Antrieb soweit an den Maschinenboden,
dass die Dichtplatte ca. zur halben Stärke
zusammengedrückt wird.
4. Fixieren Sie nun die Klemmringschraube mit 4 Nm.
Der Antrieb ist nun montiert.
Hinweis: Achten Sie darauf, das der Antrieb und das
Maschinenbett möglichst planparallel zueinander
stehen.
© 19.02.2021, halstrup-walcher
Das Gehäuse des Antriebs darf auf
keinen Fall für Kraftübertragungs-
zwecke, z.B. zum Abstützen,
benutzt werden.
FALSCH 
ACHTUNG
Antrieb mit Vollwelle montieren
Die Montage des Antriebes an der Maschine erfolgt, indem der
Antrieb mittels einer Kupplung und eines Zwischenflansches an
die anzutreibende Welle montiert wird.
Montieren Sie den Antrieb entsprechend der Vorgaben des
Kupplungsherstellers.
Anbaubeispiel:
Die Maße Ihres Geräts entnehmen Sie bitte dem aktuellen
Datenblatt: www.halstrup-
walcher.de/de/produkte/positioniersysteme/direktantriebe-psd/.
7100.006284_Montageanleitung_PSD4xx_H_DE
- 4 -
RICHTIG 
Auf keinen Fall darf der Antrieb
„hart" ohne Luftspalt zur Maschine
angeschraubt werden. Die
Dichtplatte dient zum
Toleranzausgleich.
