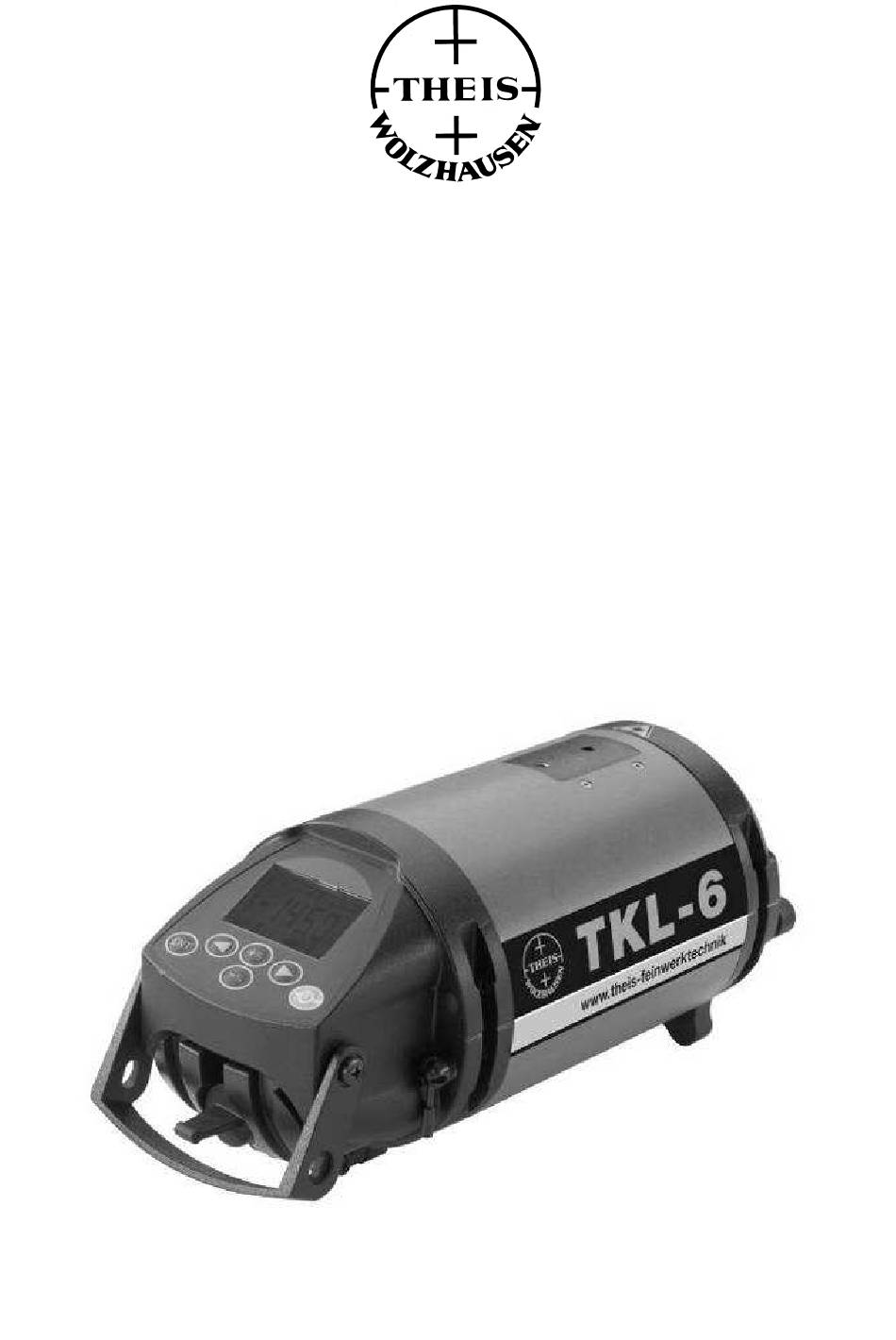

- Seite 1 Gebrauchsanleitung Instruction Manual Mode d’emploi du TKL – 6...
- Seite 2 Allgemeines Der Kanalbaulaser TKL-6 ist ein Baulaser der neuesten Generation in extrem robuster und baustellengerechter Ausführung. Der eingebaute Lithium-Ionen Akku mit integrierter Ladetechnik garan- tiert eine lange Lebensdauer. Der Akku kann im Gerät geladen werden, so dass ein Entnehmen entfällt und auch den Betrieb während des La- dens ermöglicht.
- Seite 3 Lieferumfang Ladegerät Zieltafel Transport- TKL – 6 Fernbe- Aufstell- Ersatzbat- koffer dienung füße teriebox …...
-
Seite 4: Laden Des Gerätes
Laden des Gerätes Der Baulaser TKL - 6 beinhaltet eine integrierte, wieder aufladbare Lithium-Ionen Batterie. Zum Laden, Schutzkappe von Ladebuchse ab- ziehen und Ladestecker an der Buchse anschließen. Die grüne LED zeigt nur an, dass Spannung anliegt. Nach Beendigung des Ladevorgangs die Schutzkappe wieder aufset- zen, um den Ladeanschluss vor Schmutz zu schützen. - Seite 5 Inbetriebnahme des Gerätes Laser mit Taste einschalten Bei jedem Einschalten des Lasers wird der Ladezu- stand des Akkus geprüft und die Kapazität im Dis- play angezeigt. Nach der Initialisierung fährt der Laserstrahl auto- matisch den zuletzt verwendeten Steigungswert an. Ein blinkendes Lasersymbol unterhalb der Prozentanzeige, sowie der blinkende Laserstrahl zeigen die aktive Selbstnivellierung an.
-
Seite 6: Eingabe Eines Steigungswertes
Eingabe eines Steigungswertes ENT Taste am Gerät drücken. ± % Mit den -Tasten den gewünschten Wert der vollen Prozente zwischen –10 und + 40 eingeben. Bei größeren Verstellungen die Taste gedrückt halten. Um die Nachkommastellen einzugeben, die blin- kende Zahl mit den Pfeiltasten nach links und rechts bewegen. -
Seite 7: Aufstellung Des Gerätes
Aufstellung des Gerätes Den Laser in der Eingangsseite des Rohres aufstellen. Die Querachse wird mithilfe der Röhrenlibelle im Display ausgerichtet. Die Zielscheibe wird nun an der Ausgangsseite in das Rohr gestellt und ebenfalls nach der Röhrenlibelle ausgerichtet. Nach der Ausrichtung der Strahlachse (siehe unten) kann nun das Rohr mithilfe der Zieltafelmarkierung in Höhe und Richtung genau positioniert und dann entsprechend befestigt werden. -
Seite 8: Zurücksetzen Der Querverstellung
Zurücksetzen der Querverstellung Um die Querverstellung zurückzusetzen (Reset), die rechte und linke Pfeiltaste am Gerät gleichzeitig für 2 Sekunden gedrückt halten. Der Laserstrahl fährt nun automatisch zur Mitte zurück. Zurücksetzen der Prozenteingabe Um den eingestellten Prozentwert auf 0.000% zurückzusetzen, die + und - Taste am Gerät gleichzeitig drücken. -
Seite 9: Funktionen Der Fernbedienung
Funktionen der Fernbedienung Allgemein Die LED in der Fernbedienung blinkt grün, wenn eine Taste betätigt und das IR Signal gesendet wird. Bei schwacher Batterie blinkt diese LED rot. Weitere Funktionen der IR – Fernbedienung Strahlverstellung zur Achsausrichtung. Die Schwenkrich- tung stimmt - bei Benutzung von der Zieltafelseite - mit der Pfeilrichtung überein. -
Seite 10: Batteriewechsel Der Fernbedienung
Batteriewechsel der Fernbedienung Blinkt beim Senden die LED rot, so sind die Batterien leer. Zum Wech- sel der Batterien das Gehäuse öffnen, indem die sechs Schrauben gelöst werden. Das Gehäuseunterteil abnehmen und die Batterien durch Neue ersetzen. Immer nur 3 neue Batterien der Größe AA (LR6) des gleichen Typs benutzen. -
Seite 11: Hinweis Zu Refraktionen
Hinweis zu Refraktionen Sollte der Laserstrahl auf der Zieltafel instabil sein und sich auch die Größe ändern, so liegen vermutlich Refraktionen vor. Diese werden durch Luftturbulenzen im Rohr verursacht. Der Effekt tritt vor allem dann auf, wenn ein feuchtes oder sehr kaltes Rohr durch Sonneneinstrahlung schnell erwärmt wird. - Seite 12 Aufrufen des Justagemodus Zunächst die Steigung auf 0.000% stellen und Laser ausschalten. Dann wieder einschalten. Wenn die verschiedenen Einstellungen des Startbildschirm erfolgt sind und der Akkubildschirm angezeigt wird, hal- ten Sie die ENT und + Taste gleichzeitig gedrückt, bis der Justiermodus erscheint: SET UP >INFO...
- Seite 13 Menüpunkt CALIBRATION In diesem Menüpunkt wird die Justage des Lasers verändert. Die Justage darf nur von einem qualifizierten Fachmann durchgeführt werden. Wichtig!!! Bei der Justage des Gerätes muss das Gerät auf ei- ner horizontal ausgerichteten Plattform aufgestellt sein!!! Bestätigen Sie mit ENT den Punkt MAIN AXIS. Im Display erscheint WAIT.
-
Seite 14: Technische Daten
Technische Daten TKL - 6 Laser Diode: 635nm Laser Klasse: 3R (IEC60825-2001.11) Nivellierbereich: - 15% / + 45% Einstellbereich: Richtung ± 10° Steigung –10% / +40% Reichweite: > 200m Genauigkeit: ± 10" (± 4,8 mm auf 100m) bei 20° C Betriebstemperatur: -20°... -
Seite 15: Garantie
Die Garantiezeit beträgt 24 Monate (ausgenommen Akku - ein Jahr) ab Verkaufsdatum (Rechnungsdatum). Für die Reparatur oder Umtausch sind Gerät und/oder betroffene Teile unverzüglich nach Feststellung des Mangels an THEIS zu senden. Keine Garantieansprüche bestehen auf kostenlose Behebung von Feh- lern, die durch unsachgemäße Behandlung oder Aufbewahrung ent- standen sind sowie jegliche Schadensersatzansprüche, insbesondere... -
Seite 16: Sicherheitshinweise
Sicherheitshinweise Bestimmungsgemäße Verwendung Das Instrument ist zum Einsatz bei der Verlegung und Gefälleausrich- tung von Rohren im Kanalbau bestimmt. Der Laserstrahl wird durch eine Zieltafel erfasst. Der Betrieb erfolgt mit einer wieder aufladbaren Lithium-Ionen-Batterie. Die Steuerung des Gerätes kann mit einer Infra- rot Fernbedienung erfolgen. - Seite 17 Auch sind die Hinweise zur Benutzung von Klasse 3R Lasern zur Be- nutzung im Freien, z.B. zur Vermessung, Ausrichtung, Nivellierung zu beachten. Nicht absichtlich in den Strahl schauen und den Lidschutzreflex nicht unterdrücken, d.h. das Auge nicht bewusst offen lassen. Geräte möglichst weit ober- oder unterhalb der Augenhöhe installieren.
- Seite 18 Akkus recycelt werden. (WEEE-Reg.-Nr. DE 10598800). Werfen Sie Akkus nicht in den Hausmüll, ins Feuer oder ins Wasser. Nur für EU-Länder Nicht mehr gebrauchsfähige THEIS Lasergeräte und Akkus können di- rekt abgegeben werden bei: THEIS FEINWERKTECHNIK GMBH Zum Bolzenbach 26...
- Seite 54 Platzierung der Beschilderung Positions of the laser warning labels Labels de Sécurité Laser beam aperture Technische Änderungen vorbehalten Subject to changes Toutes modifications réservée THEIS FEINWERKTECHNIK GMBH D-35236 Breidenbach-Wolzhausen · Germany...
