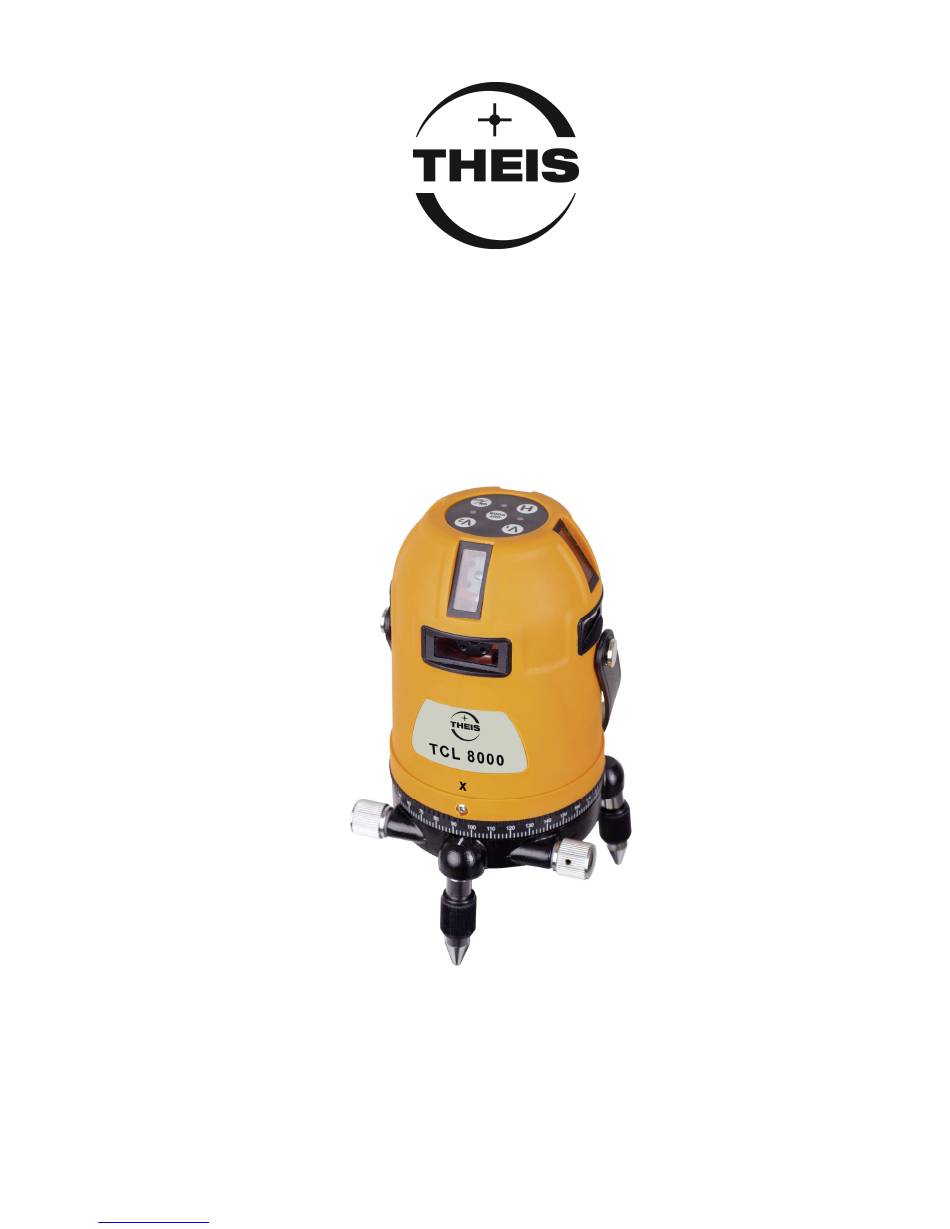

- Seite 3 Gebrauchsanleitung Vorwort Der THEIS TCL 8000 ist ein vollautomatischer, motorisch selbstnivellierender Kreuzlinienlaser. Der Laser sendet bis zu 4 vertikale und 4 horizontale Laserlinien mit sehr guter Sichtbarkeit aus. Die Vertikallinien stehen in einem Winkel von 90° zueinander. Ausgehend vom Kreuzungspunkt der Laserlinien wird zusätzlich ein Laserpunkt auf den Boden projiziert und somit die...
-
Seite 4: Bedienungselemente / Anzeige
1. Bedienungselemente / Anzeige Laseraustritt Tastatur Vertikallinie 4x Laseraustritt Horizontallinie 4x Akkufach rückseitig Teilkreis Fuß Fußschraube Seitenfeintrieb 360° Laseraustritt Lotpunkt Ladestation Downloaded from www.Manualslib.com manuals search engine... - Seite 5 Tastatur Taste Vertikallinie V1 Taste Vertikallinie V2 Taste Outdoorbetrieb Batterie-Kontrollleuchte Anzeige Outdoorbetrieb Ein Ein-/ Ausschalter Anzeige Nivellierbetrieb und Neigung Taste Horizontallinie Downloaded from www.Manualslib.com manuals search engine...
- Seite 6 2. Aufstellen TCL 8000 auf einen stabilen, flachen Untergrund aufstellen oder auf ein Stativ fest aufschrauben. Zuvor den Stativkopf möglichst waagerecht ausrichten, da die Nivellierautomatik des Kreuzlinienlaser max. einen Winkel von +/-3,5° ausg leichen kann. Ohne Stativ kann das Gerät ggf. mit Hilfe der Fußschrauben grob ausgerichtet werden.
- Seite 7 Falls der Arbeitsbereich der automatischen Nivellierung überschritten wird, blinken die Laserlinien und die Nivellieranzeige. Somit werden Fehlmessungen vermieden. Bei Arbeiten im Außenbereich, in größerer Entfernung und bei schlechter Sichtbarkeit der Laserlinien wird der Empfänger TEK (Option) eingesetzt. Dabei muss die Taste Outdoorbetrieb gedrückt werden.
- Seite 8 Grobbereich ist die LED aus. Das akustische Signal kann mit der Taste Horn ausgeschaltet oder aktiviert werden (Grundeinstellung ist Horn Ein). Zum Ausrichten oder Detektieren der Laserlinien wird das Sensorfenster des TEK in Richtung des TCL 8000 orientiert. Downloaded from www.Manualslib.com manuals search engine...
- Seite 9 Die Lage des Empfängers kann über die eingebauten Libellen kontrolliert werden. Die Zentrumslinie des TEK parallel zur Laserlinie ausrichten und danach den Empfänger langsam Richtung Laserlinie bewegen bis eine der Pfeilanzeigen leuchtet. Den Empfänger dann solange zum Zentrum bewegen, bis ständig nur die Zentrumsanzeige grün leuchtet.
- Seite 10 Libelle Pfeilanzeige LED rot Zentrumsanzeige LED grün Zentrumslinie Kerbe Zentrum Pfeilanzeige LED orange Sensorfenster Betriebs- und Batteriekontrollleuchte Feinbereich ein Anzeige Taste Ein / Aus Taste Mode fein/grob Taste Horn Libelle Austritt für akustisches Signal (Horn) Schraube Batteriedeckel Downloaded from www.Manualslib.com manuals search engine...
-
Seite 11: Überprüfung Der Justierung
Messstrecke von wenigstens 3m Höhe – die zuvor durch einen Fuß- und Endpunkt definiert ist – eine Ablotung vornehmen. Den TCL 8000 in einem Abstand von ca. 1m vor dem Fußpunkt rechtwinklig zur Messstrecke aufbauen, dabei die Vertikallaserlinie so ausrichten, dass diese den Fußpunkt trifft. -
Seite 12: Garantie
Garantiezeit beträgt 24 Monate ab dem Verkaufsdatum (Rechnungsdatum). Für die Reparatur oder Umtausch sind Gerät und/oder betroffene Teile unverzüglich nach Feststellung des Mangels an THEIS zu senden. Keine Garantieansprüche bestehen auf kostenlose Behebung von Fehlern, die durch unsachgemäße Behandlung oder Aufbewahrung entstanden sind sowie jegliche Schadensersatzansprüche, insbesondere auch solche auf... - Seite 13 Messwerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. (WEEE - Reg.-Nr. DE 10598800) Gemäß der Richtlinie 2006/66/EU müssen nicht mehr gebrauchsfähige THEIS Lasergeräte oder verbrauchte Akkus/Batterien recycelt werden oder können direkt abgegeben werden bei Theis Feinwerktechnik GmbH. Akkus/Batterien: Batterien und Akkus sind Sondermüll und dürfen nicht in den Hausmüll, ins Feuer oder Wasser gelangen.
-
Seite 14: Technische Daten
10. Technische Daten TCL 8000 Laserklasse Stromversorgung NiMH 4,8V; 2,6Ah Wellenlänge 635nm Genauigkeit ± 1mm/ 10m Ausgangsleistung < 1mW Arbeitstemperatur -10 bis +50° C Reichweite (Radius) ~ 10m Betriebsdauer ~ 6 bis 25 h mit Empfänger TEK ~ 50m Ladezeit... - Seite 40 Laserwarnschild Laser warning Signal de danger Änderungen vorbehalten Subject to changes Toutes modifications réservées THEIS FEINWERKTECHNIK GMBH D-35236 Breidenbach - Wolzhausen Deutschland·Germany·Allemagne Downloaded from www.Manualslib.com manuals search engine...
