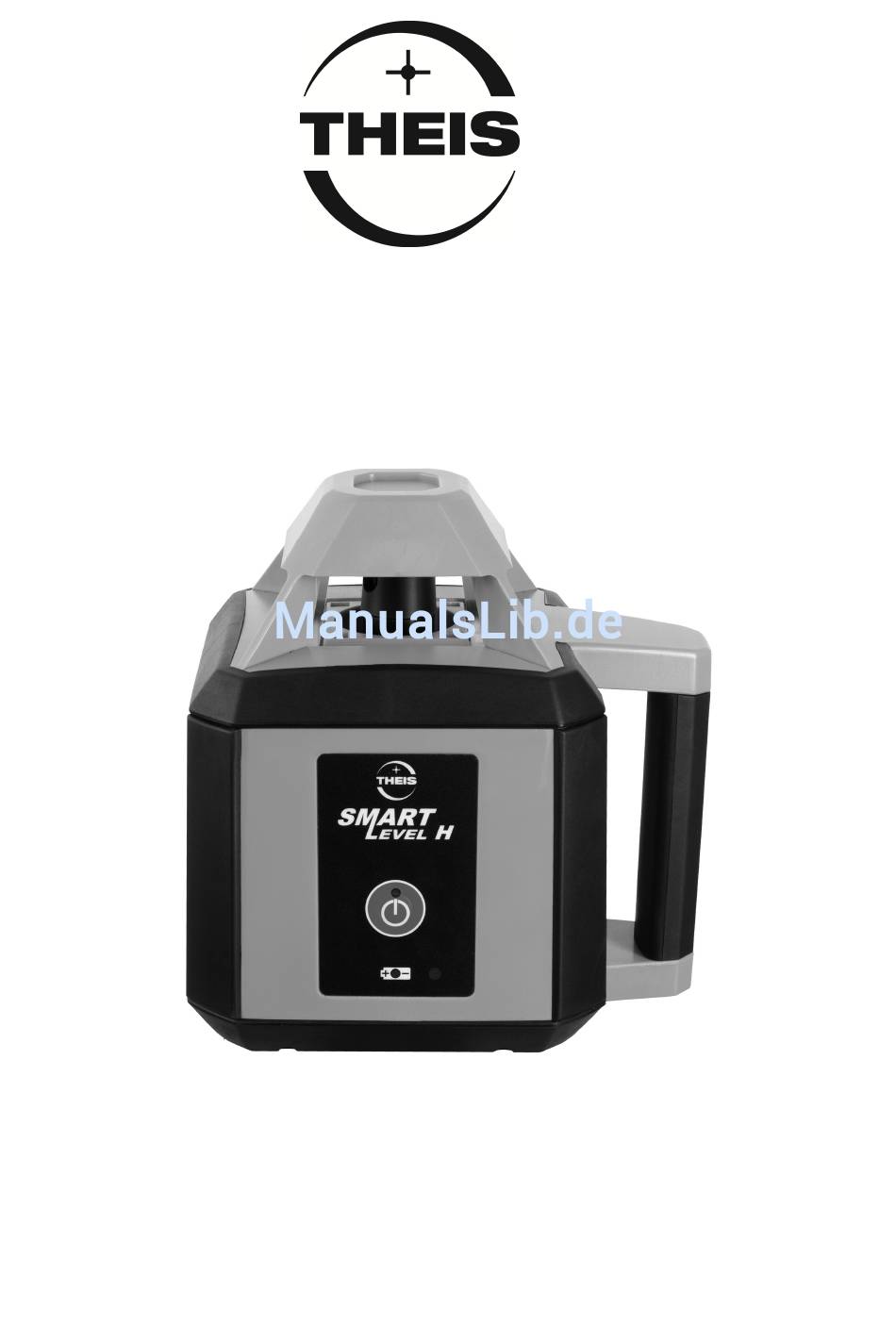

- Seite 1 SMART LEVEL H Gebrauchsanleitung Instruction manual Instructions de service F...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis / Contents / Table des matières Vorwort Introduction Avant-propos 1 Bedienungselemente / Infos Operating Elements / Info Eléments de commande / Affichage 2 Vorbereitung zur Messung Preparations for measurement Préparatifs de mesure 3 Tilt - Funktion Tilt - function Fonction Tilt 4 Stromversorgung Power supply... -
Seite 3: Vorwort
Vielen Dank, dass Sie sich für unseren vollautomati- sche Rotationslaser SMART LEVEL H entschieden haben. Der SMART LEVEL H ist durch die Ein - Tasten- bedienung außergewöhnlich einfach in der Handha- bung und eignet sich für alle horizontalen Standar- danwendungen im Innen - oder Außenbereich. -
Seite 4: Bedienungselemente / Infos
1. Bedienungselemente / Infos Laseraustritt Horizontierungsanzeige Ein/Aus Schalter Batterieanzeige Ladebuchse Akkufach Drehknopf... -
Seite 5: Vorbereitung Zur Messung
2. Vorbereitung zur Messung Smart Level auf einen stabilen, flachen Untergrund aufstellen oder auf ein Stativ fest aufschrauben. Sta- tiv im Bereich < 5° ausrichten und Lasernivellier mit Taste einschalten. Die Horizontierungsanzeige blinkt. Falls der Stativkopf stärker als 5° geneigt war, wi rd dies nach kurzer Zeit durch schnelles Blinken des Laserstrahls und der Horizontierungsanzeige ange- zeigt. -
Seite 6: Stromversorgung
Akkus erschöpft und der Akku muss dringend ge- laden werden. Wird dies nicht beachtet, schaltet das Gerät nach kurzer Zeit automatisch ab. Nachladen des Akkus nur mit THEIS Standard- Ladegerät über Ladebuchse am Akkufach des La- sernivelliers. Der Akku kann auch geladen werden, wenn das Akkufach vom Laser getrennt ist. -
Seite 7: Empfänger
5. Empfänger Empfänger durch Drücken der Ein/Aus-Taste ein- schalten und gewünschte Funktion vorwählen: Fein- oder Grobeinstellung (Grundeinstellung ist Grob) und akustisches Signal. Gewählte Funktion erscheint in der LCD-Anzeige. Darüber hinaus informiert die Anzeige beim Vermes- sen darüber, in welche Richtung der Empfänger be- wegt werden muss (Pfeile). - Seite 8 TE 6 Anzeige Fein Grob Pfeil für Bewegungsrichtung Zentrum Balken Pfeil für Bewegungsrichtung Batterieanzeige Anzeige akustisches Signal Sensorfenster LCD – Anzeige (auch Rückseite) Kerbe Zentrum (links und rechts) Taste Ein / Aus Taste akustisches Signal Taste Fein / Grob Austritt akustisches Signal Batteriefach (Rückseite)
-
Seite 9: Überprüfung Der Justierung
Falls größere Abweichungen vorliegen, muss das Gerät von einem Fachbetrieb überprüft und neu kalibriert werden. 7. Lieferantenerklärung / Sicherheitshinweise Das Vermessungsgerät erfüllt bestimmungsgemäß die Forderungen der Europäischen Richtlinien. Eine Konformitätserklärung ist bei Theis Feinwerktechnik verfügbar. Sicherheitshinweisschild befindet sich auf der linken Seite des Gerätes. -
Seite 10: Garantie
Verkaufsdatum (Rechnungsdatum). Für die Re- paratur oder Umtausch sind Gerät und/oder betroffe- ne Teile unverzüglich nach Feststellung des Mangels an THEIS zu senden. Keine Garantieansprüche bestehen auf kostenlose Behebung von Fehlern, die durch unsachgemäße Behandlung oder Aufbewahrung entstanden sind so- wie jegliche Schadensersatzansprüche, insbesonde-... -
Seite 11: Entsorgung
Bei der Entsorgung sind die nationalen, län- derspezifischen Entsorgungsvorschriften zu beachten. Informationen dazu erhalten Sie bei Theis Feinwerktechnik GmbH. (WEEE - Reg.-Nr. DE 10598800) Batterien/Akkus: Batterien und Akkus sind Sondermüll und dürfen nicht in den Hausmüll, ins Feuer oder Wasser gelan- gen. -
Seite 12: Technische Daten
11. Technische Daten Laser Laserklasse 2 Betriebsdauer ≈ 25h Ausgangsleistung < 1mW Stromversorgung Akku 4,8V; 4,0Ah Wellenlänge 635nm Ladezeit ≈ 6h ± 5° Arbeitstemperatur Selbstnivellierbereich -10 bis +50° C Drehzahl 600 U/min Schutzart IP 65 Genauigkeit ± 1mm/10m Gewicht ≈ 2 kg Empfänger (Option) TE 6 Empfangsfeld... - Seite 32 Indice de protection IP 65 Dimensions 153x73x28mm Poids ≈ 195 g Max. Ausgangsleistung 1 mW Wellenlänge 635 nm Max. Output 1 mW Wavelength 635 nm Änderungen vorbehalten Subject to changes Sous réserve de modifications THEIS FEINWERKTECHNIK GMBH D-35236 Breidenbach-Wolzhausen Deutschland·Germany·Allemagne...
