THEIS TCL-80 Gebrauchsanleitung

Gebrauchsanleitung (D)
Instruction manual (UK)
Instructions de service (F)
Gebrauchsanleitung
Der THEIS TCL-80 ist ein vollautomatischer, motorisch selbstnivellierender
Kreuzlinienlaser. Der Laser sendet bis zu 4 vertikale und 4 horizontale Laserlinien
mit sehr guter Sichtbarkeit aus. Die Vertikallinien stehen in einem Winkel von 90°
zueinander (x, y)
Ausgehend vom Kreuzungspunkt der Laserlinien wird zusätzlich ein Laserpunkt
auf den Boden projiziert und somit die Aufstellung des Gerätes wesentlich
vereinfacht.
Sowohl die mitgelieferte Laserbrille, als auch die Zieltafel verbessern die
Sichtbarkeit der Laserlinien.
Der Empfänger TEK (Option) wird bei Arbeiten in größerer Entfernung oder bei zu
großer Umgebungshelligkeit eingesetzt.
Alle Instrumente werden vor Auslieferung sorgfältig geprüft.
Damit Sie stets ein einsatzbereites Gerät haben, sollten folgende Hinweise
beachtet werden:
1. Das Gerät niemals nass im Behälter aufbewahren.
2. Genauigkeit vor jedem Einsatz überprüfen, da wir keine Haftung für
Dejustierung übernehmen können.
3. Hinweise zur Behandlung der Akkus beachten.
4. Laser-Austrittfenster des TCL-80 und Sensorfenster des Empfängers (Option)
schonend behandeln.
Downloaded from www.Manualslib.com
TCL - 80
Vorwort
1
manuals search engine

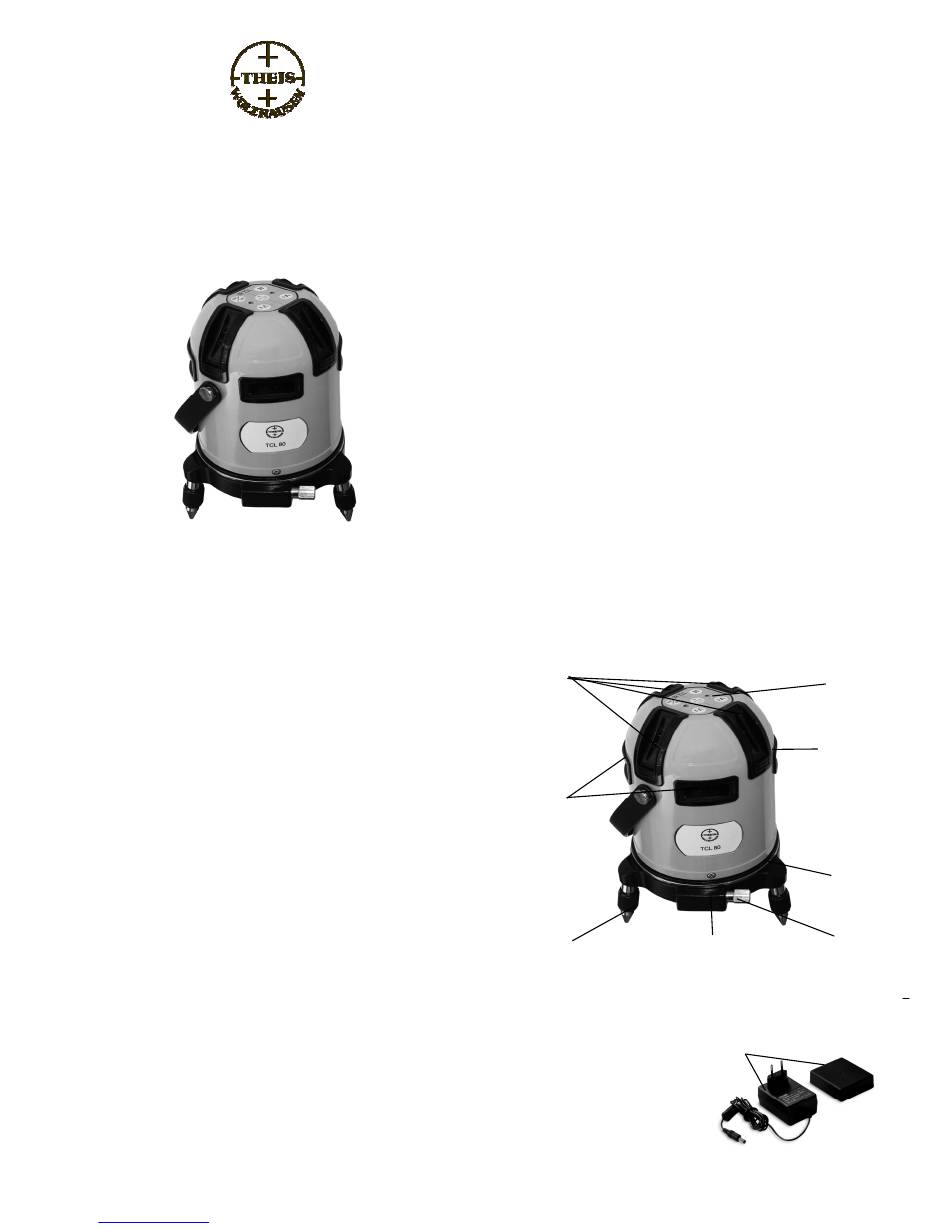

1. Bedienungselemente / Anzeige
D
1
2
3
(1) Laseraustritt Vertikallinie X (4x)
(2) Laseraustritt Horizontallinie (4x)
(3) Fußschraube
(4) Laseraustritt Lotpunkt
(5) Seitenfeintrieb 360°
(6) Fuß
(7) Akkufach rückseitig
(8) Tastatur
(9) Ladegerät/ Ladebox
8
7
6
4
5
9
2
