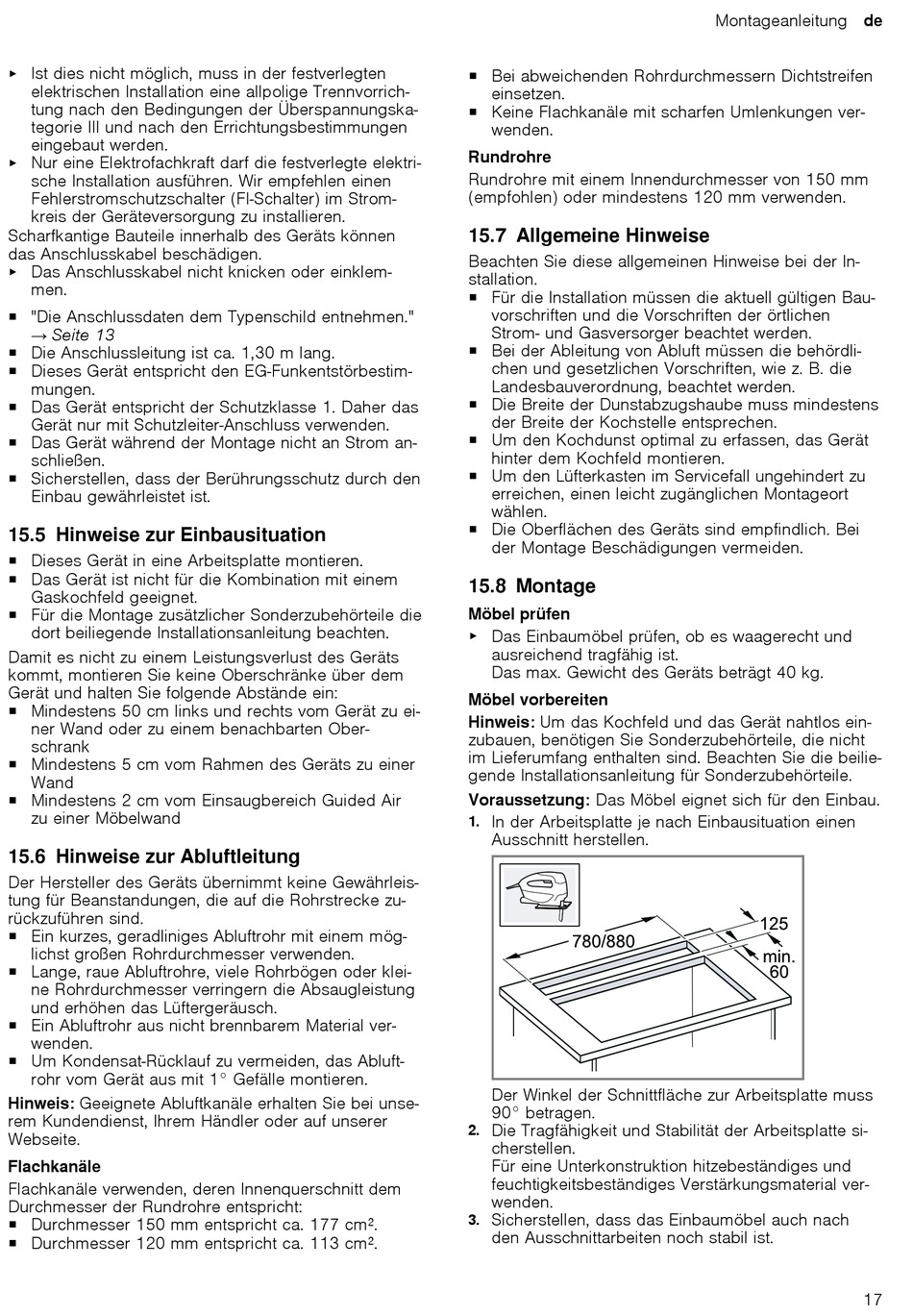

Ist dies nicht möglich, muss in der festverlegten
▶
elektrischen Installation eine allpolige Trennvorrich-
tung nach den Bedingungen der Überspannungska-
tegorie III und nach den Errichtungsbestimmungen
eingebaut werden.
Nur eine Elektrofachkraft darf die festverlegte elektri-
▶
sche Installation ausführen. Wir empfehlen einen
Fehlerstromschutzschalter (FI-Schalter) im Strom-
kreis der Geräteversorgung zu installieren.
Scharfkantige Bauteile innerhalb des Geräts können
das Anschlusskabel beschädigen.
Das Anschlusskabel nicht knicken oder einklem-
▶
men.
¡ "Die Anschlussdaten dem Typenschild entnehmen."
→ Seite 13
¡ Die Anschlussleitung ist ca. 1,30 m lang.
¡ Dieses Gerät entspricht den EG-Funkentstörbestim-
mungen.
¡ Das Gerät entspricht der Schutzklasse 1. Daher das
Gerät nur mit Schutzleiter-Anschluss verwenden.
¡ Das Gerät während der Montage nicht an Strom an-
schließen.
¡ Sicherstellen, dass der Berührungsschutz durch den
Einbau gewährleistet ist.
15.5 Hinweise zur Einbausituation
¡ Dieses Gerät in eine Arbeitsplatte montieren.
¡ Das Gerät ist nicht für die Kombination mit einem
Gaskochfeld geeignet.
¡ Für die Montage zusätzlicher Sonderzubehörteile die
dort beiliegende Installationsanleitung beachten.
Damit es nicht zu einem Leistungsverlust des Geräts
kommt, montieren Sie keine Oberschränke über dem
Gerät und halten Sie folgende Abstände ein:
¡ Mindestens 50 cm links und rechts vom Gerät zu ei-
ner Wand oder zu einem benachbarten Ober-
schrank
¡ Mindestens 5 cm vom Rahmen des Geräts zu einer
Wand
¡ Mindestens 2 cm vom Einsaugbereich Guided Air
zu einer Möbelwand
15.6 Hinweise zur Abluftleitung
Der Hersteller des Geräts übernimmt keine Gewährleis-
tung für Beanstandungen, die auf die Rohrstrecke zu-
rückzuführen sind.
¡ Ein kurzes, geradliniges Abluftrohr mit einem mög-
lichst großen Rohrdurchmesser verwenden.
¡ Lange, raue Abluftrohre, viele Rohrbögen oder klei-
ne Rohrdurchmesser verringern die Absaugleistung
und erhöhen das Lüftergeräusch.
¡ Ein Abluftrohr aus nicht brennbarem Material ver-
wenden.
¡ Um Kondensat-Rücklauf zu vermeiden, das Abluft-
rohr vom Gerät aus mit 1° Gefälle montieren.
Hinweis: Geeignete Abluftkanäle erhalten Sie bei unse-
rem Kundendienst, Ihrem Händler oder auf unserer
Webseite.
Flachkanäle
Flachkanäle verwenden, deren Innenquerschnitt dem
Durchmesser der Rundrohre entspricht:
¡ Durchmesser 150 mm entspricht ca. 177 cm².
¡ Durchmesser 120 mm entspricht ca. 113 cm².
¡ Bei abweichenden Rohrdurchmessern Dichtstreifen
einsetzen.
¡ Keine Flachkanäle mit scharfen Umlenkungen ver-
wenden.
Rundrohre
Rundrohre mit einem Innendurchmesser von 150 mm
(empfohlen) oder mindestens 120 mm verwenden.
15.7 Allgemeine Hinweise
Beachten Sie diese allgemeinen Hinweise bei der In-
stallation.
¡ Für die Installation müssen die aktuell gültigen Bau-
vorschriften und die Vorschriften der örtlichen
Strom- und Gasversorger beachtet werden.
¡ Bei der Ableitung von Abluft müssen die behördli-
chen und gesetzlichen Vorschriften, wie z. B. die
Landesbauverordnung, beachtet werden.
¡ Die Breite der Dunstabzugshaube muss mindestens
der Breite der Kochstelle entsprechen.
¡ Um den Kochdunst optimal zu erfassen, das Gerät
hinter dem Kochfeld montieren.
¡ Um den Lüfterkasten im Servicefall ungehindert zu
erreichen, einen leicht zugänglichen Montageort
wählen.
¡ Die Oberflächen des Geräts sind empfindlich. Bei
der Montage Beschädigungen vermeiden.
15.8 Montage
Möbel prüfen
Das Einbaumöbel prüfen, ob es waagerecht und
▶
ausreichend tragfähig ist.
Das max. Gewicht des Geräts beträgt 40 kg.
Möbel vorbereiten
Hinweis: Um das Kochfeld und das Gerät nahtlos ein-
zubauen, benötigen Sie Sonderzubehörteile, die nicht
im Lieferumfang enthalten sind. Beachten Sie die beilie-
gende Installationsanleitung für Sonderzubehörteile.
Voraussetzung: Das Möbel eignet sich für den Einbau.
In der Arbeitsplatte je nach Einbausituation einen
1.
Ausschnitt herstellen.
Der Winkel der Schnittfläche zur Arbeitsplatte muss
90° betragen.
Die Tragfähigkeit und Stabilität der Arbeitsplatte si-
2.
cherstellen.
Für eine Unterkonstruktion hitzebeständiges und
feuchtigkeitsbeständiges Verstärkungsmaterial ver-
wenden.
Sicherstellen, dass das Einbaumöbel auch nach
3.
den Ausschnittarbeiten noch stabil ist.
