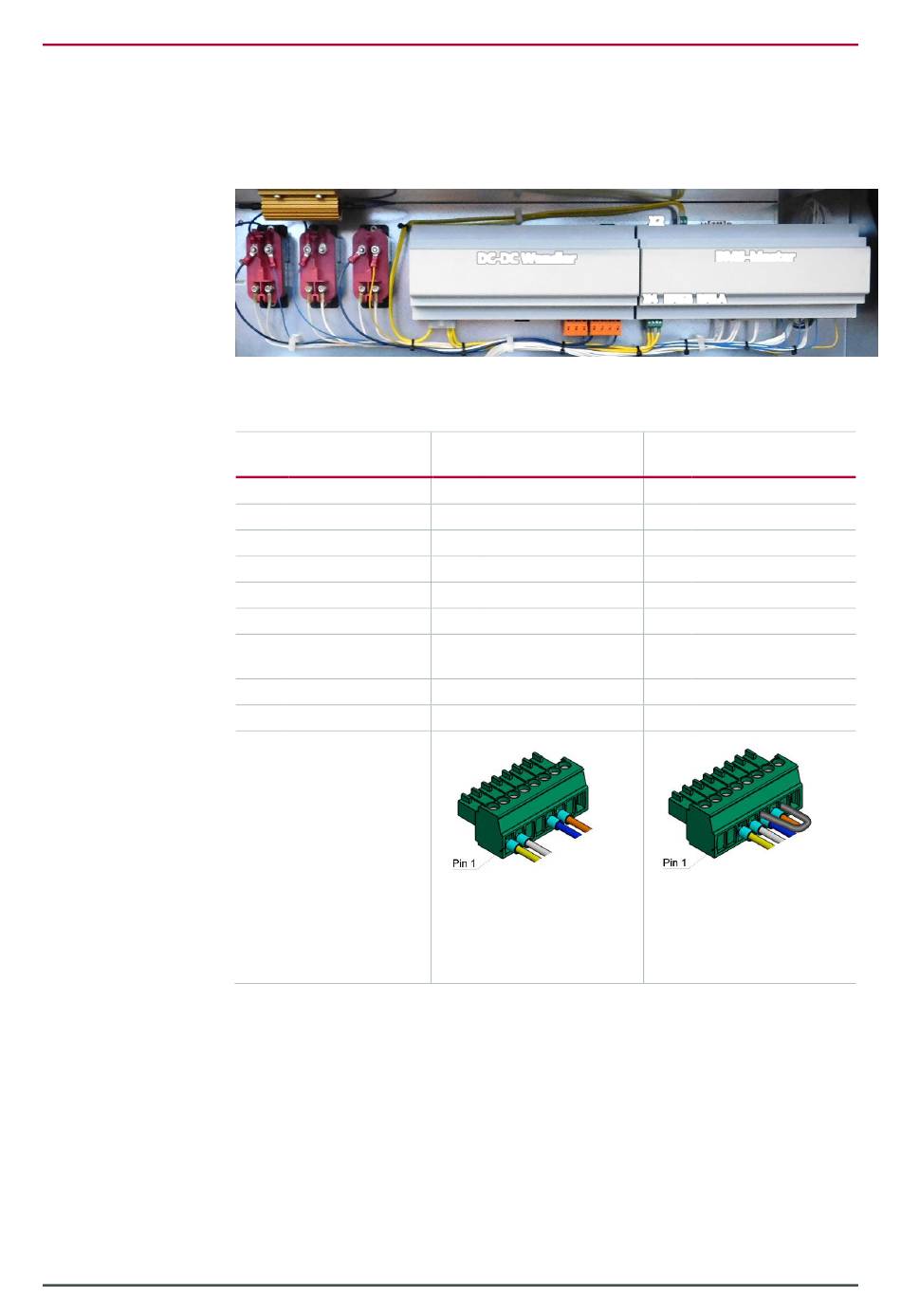

Abbildung 9:
Anordnung
BMS-Master, DC-DC
Wandler, Relais und
Vorladewiderstand
Tabelle 5:
Pin-Belegung
von X2 für SMA SB
Storage und Kostal
PLENTICORE plus
V1.2b | 06.08.2020
8
Anhänge
8.1
BMS-Master, DC-DC Wandler und Relais im Hyperion
8.2
Belegung BMS-Master Wechselrichterschnittstelle (X2)
Hyperion
Pin
Belegung
1
CAN H
2
CAN L
3
RS485A
4
RS485B
5
GND
6
Enable (12 V,
10 mA)
7
Jumper RS485
8
./.
DC-DC Wandler
SMA Sunny Boy Storage 3.7 /
5.0 / 6.0
Pin
Litzenfarbe [BATx]
E
gelb
D
weiß
n.c.
n.c.
n.c.
n.c.
C
schwarz
B
rot
n.c.
n.c.
n.c.
n.c.
Auslieferzustand
8 Anhänge
X2
BMS-Master
X4 RJ45-B RJ45-A
Kostal PLENTICORE plus
Pin
Litzenfarbe [X601]
n.c.
n.c.
n.c.
n.c.
5
gelb
4
weiß
6
schwarz
7
rot
n.c.
n.c.
n.c.
n.c.
Brücke zwischen Pin 5 und 7
definiert RS485 und
Protokoll für den Betreib
mit Kostal PLENTICORE plus
Seite 25 von 28
